TSXRKY***机架构成Premium控制系统平台的基本单元。<br /><br />这些机架提供了以下功能：<br />机械功能：它们用来安装PLC工作站所有模块(电源、处理器、离散量I/O、模拟量I/O、专用模块)。<br />电气功能：它们具有总线(BUS X)连接功能，并提供以下分配：<br />  同一背板机架内每个模块所需电源的分配；<br />  由几个背板机架构成的整个PLC工作站的数据和服务信号的分配。<br /><br />为满足用户要求，有多种类型的背板，用以组成1到最大数目为16个背板的PLC站，最大的BUS X的分布距离累计为100m。<br /><br />Premium PLC机架上安装了TSXFAN**P风扇模块，可提供强制空气流动，使机架内保持更均衡的环境温度，消除可能存在的过热点。当环境温度介于60℃和70℃之间，可以使用风扇模块(强制通风可使环境温度降低10℃)(1)。<br />有三种风扇型号可供选用：24VDC，110VAC和220VAC。按照所用机架的组合特性，每4或6位置背板机架需要一个风扇模块，每8位置背板机架需要两个风扇模块，每12位置背板机架需要三个风扇模块。<br />(1)在环境温度介于25℃和60℃之间的情况下使用风扇模块，可提高MTBF(平均故障间隔时间)。<br type="_moz" />

用于多机架配置(最多16个机架)。<br type="_moz" />

<br type="_moz" />

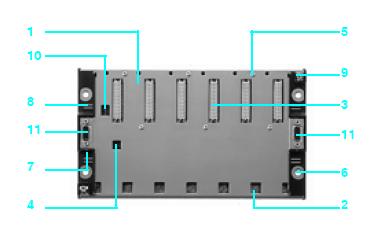

TSXRKY***机架包括：<br />1.金属框架；<br />2.连接模块插脚的插槽；<br />3.48-孔式1/2 DIN连接器，用于模块－背板机架连接(第一个连接器保留给电源模块)；<br />4.电源模块安装插槽；<br />5.固定模块使用的螺纹孔；<br />6.用于固定背板机架使用的四个固定孔；<br />7.背板机架地址标记的位置；<br />8.站网络地址标记的位置；<br />9.背板机架接地的两个接地端子；<br />10.用于对背板机架地址编码的微型开关(仅用于扩展机架)；<br />11.两个9孔式SUB-D连接器，用于连接远程BUS X到另一个机架上(可扩展机架上)。<br /><img width="381" height="226" alt="" src="/UserFiles/Image/Schneider+Modicon Premium可扩展机架+说明图.jpg" /><br type="_moz" />

<br type="_moz" />

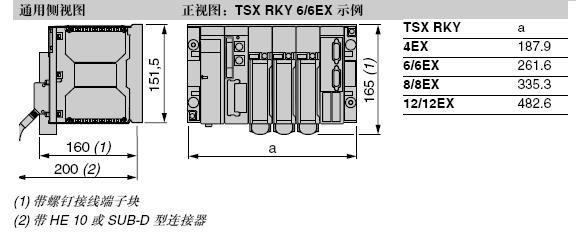

<b>尺寸图<br /><img width="582" height="236" alt="" src="/UserFiles/Image/Schneider+Modicon Premium可扩展机架+尺寸图.jpg" /><br type="_moz" /></b><br type="_moz" />
