<p>BMXXBP**00机架是单机架配置Modicon M340自动化平台的基本元件。<br /> 这些机架的作用如下：<br /> 机械功能：它们用来安装PLC工作站中的所有模块（电源、处理器、离散量I/O、模拟量和专用I/O）。这些机架可以安装在仪表盘、板或DIN导轨上在箱体内;<br /> 在机器框架上，等。</p> <p>电气功能：这些机架采用Bus X。它们可以用来<br /> 分配同一机架上各个模块所需要的电源；<br /> 为整个PLC工作站分配数据和服务信号；<br /> 在工作过程中实现模块的热插拔。</p>

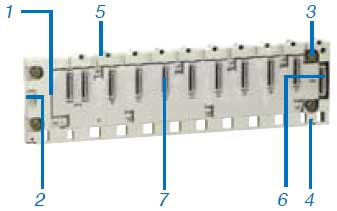

<p><img height="211" alt="" width="337" src="/UserFiles/Image/Schneider+Modicon M340机架+使用说明1.jpg" /><br /> 6槽机架BMXXBP0600</p> <p>BMXXBP**00机架有4, 6, 8, 12槽几种产品，包含：<br /> 1 一个金属框架，作用是：<br /> 固定Bus X电路板，保护其不受EMI和ESD干扰；<br /> 固定模块；<br /> 使机架具有一定的机械强度。<br /> 2 一个接地端子，用于机架的接地；<br /> 3 用于安装机架的孔。这些孔最大可以穿过M6螺钉；<br /> 4 用于屏蔽连接栅的固定点；<br /> 5 螺纹孔，用于安装每个模块的固定螺钉；<br /> 6 用于扩展的连接口。该连接口 (标记为XBE) 在此次发布的硬件版本中不提供；<br /> 7 40针孔型½DIN连接口，用于连接机架和各个模块；<br /> 机架在发运时，这些连接口上都罩有保护盖，在安装模块的时候要去掉这些保护盖。</p> <p>连接包中有：<br /> 8 一根金属母线，带夹线环；<br /> 9 两个装在机架上的支架；<br /> 10 一组弹簧夹线环，可将电缆连接到屏蔽金属母线上。</p>

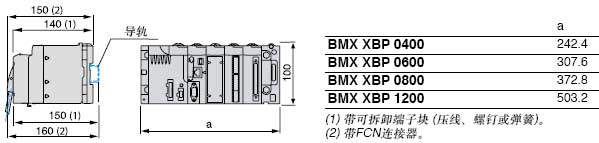

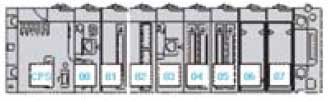

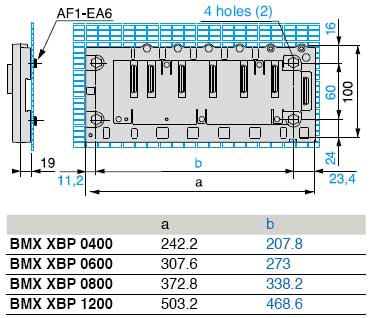

<p><img height="101" alt="" width="328" src="/UserFiles/Image/Schneider+Modicon M340机架+安装方式1.jpg" /><br /> 8 槽机架的安装示例</p> <p>功能<br /> 单机架配置中模块安装的问题<br /> 每个机架都必须有一个电源模块和一个处理器模块。<br /> 在机架中插入不同的模块：<br /> 电源模块始终用CPS槽位<br /> 处理器模块始终安装在槽位00<br /> I/O模块和专用模块安装在槽位01到槽位<br /> 03 （4槽机架）<br /> 05 （6槽机架）<br /> 07 （8槽机架）<br /> 11 （12槽机架）</p> <p>一般侧视图前视图：以BMX XBP为例<br /> <img height="143" alt="" width="599" src="/UserFiles/Image/Schneider+Modicon M340机架+安装方式2.jpg" /></p> <p>安装机架<br /> 装在AM1 PA与AM3 PA预制孔板上<br /> <img height="318" alt="" width="373" src="/UserFiles/Image/Schneider+Modicon M340机架+安装方式3.jpg" /><br /> (1) 装在AM1 ED导轨上：35mm宽、15mm深，只能用BMX XBP 0400/0600/0800机架 。<br /> (2) 面板安装：固定孔的直径必须能适应M4, M5, M6螺钉(4.32到6.35)。</p> <p>安装规则<br /> <img height="382" alt="" width="492" src="/UserFiles/Image/Schneider+Modicon M340机架+安装方式4.jpg" /><br /> e ≥ 3mm<br /> (1)设备或安装框架。<br /> (2)电缆线槽或电缆夹。</p>
