Modicon Premium 自动化平台，模拟量输入模块。
由以下组成：
一个 25 路 SUB-D 连接器 (TSX AEY 420/800/810)；
或两个 25 路 SUB-D 连接器 (TSX AEY 1600/1614)；
或一个螺钉端子块 (TSX AEY 414, TSX ASY 410)；
除了为电源模块保留的位置外，它们可以安装在TSXRKY***机架上的任意位置。
可以带电插拔。
一个 Premium 配置中可用的最大模拟通道数，取决于所用的处理器。

TSX AEY 420、800/810、1600 模拟量输入模块
TSX AEY ***是模拟量高电平输入模块，TSX AEY 420 模块有4 个输入，TSX AEY800/810 模块有8 个输入， TSX AEY 1600 模块有16 个输入。
结合传感器或发送器，它们可执行对连续过程的监控、测量和过程控制功能。
根据配置时所做的选择， TSX AEY 420/800/810/1600 模块可为其每个输入提供下列范围 ± 10 V, 0…10 V, 0…5 V, 1…5 V, 0…20 mA, 4…20 mA。

TSX AEY 414/1614 模拟量输入模块
TSX AEY 414 模块是一种多量程输入模块，具有 4 个相互隔离的通道。
根据配置时所做的选择，其每个输入可使用下列范围：
热电偶 B、E、J、K、N、R、S、T、U 或- 13…+ 63 mV 电气范围。
2 或 4 线 Pt 100、Pt 1000、Ni 1000 温度传感器，或欧姆范围：0…400 ohms, 0…3850 ohms。
高电平± 10 V, 0…10 V, ± 5 V, 0…5 V (0…20 mA，外部分流) 或1…5 V, 4…20 mA (4…20 mA，外部分流)。
TSX AEY 1614 模块是一种具有 16 个热电偶输入的模拟量输入模块。根据配置时的选择，每个输入通道可使用下列范围 ( 它们之间支持一种公共模式，直流 250 V 或 交流 280 V)：
热电偶 B、E、J、K、L、N、R、S、T 或 U，或电气范围- 80 mV… + 80 mV

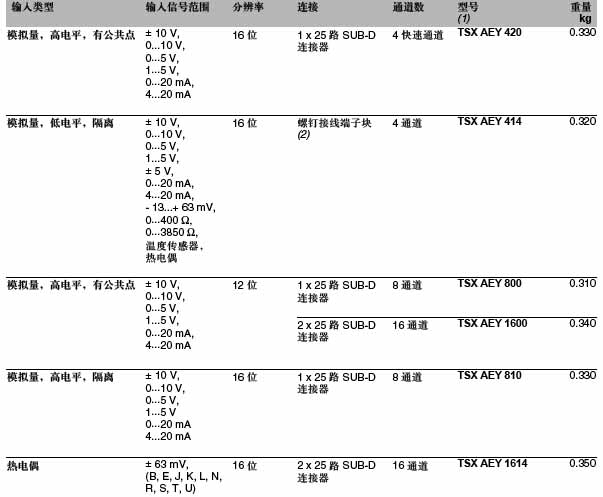

模拟量输入模块

(1)产品附带双语快速参考指导：英语和法语。
(2)不带 TSX BLY 01 螺钉接线端子块。需单独定购。

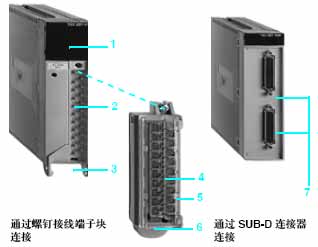

前面板包括：

1 一个显示和模块诊断部件。
2 一个用于连接螺钉接线端子块座的连接器。
3 一个包含模块定位装置的旋转支座
4 一个可拆卸螺钉端子，用于将 I/O 直接连接到传感器和预执行器 TSX BLY 01(需单独定购)。
5 一个用于连接螺钉端子和粘贴识别标签的可旋转的外盖。
6 一个螺钉接线端子块编码器。
7 一个用于连接传感器的 25 路 SUB-D 连接器。

TSX AEY 420、800/810、1600 模拟量输入模块功能：
输入通道扫描、过压保护、通过模拟滤波实现的信号适应、通过固态多路复用实现的扫描。
输入信号适应：增益选择、漂移补偿。
信号数字化：TSX AEY 800/1600 为 12 位模拟/ 数字转换，TSX AEY 420/810 为16 位模拟/ 数字转换。
将输入测量转换为用户格式：重新校准系数、滤波、比例缩放。
模块监控：转换电路测试、范围溢出测试、端子块存在性测试、“看门狗”测试。
TSX AEY 810 上的输入通道隔离。
TSX AEY 420 上的输入快速处理 (1 ms)。

TSX AEY 414/1614 模拟量输入模块功能：
输入通道扫描、随输入信号进行的增益选择，多路复用。
输入信号数字化。
将输入测量转换为用户格式：重新校准系数、线性化、冷端补偿、滤波、比例缩放。
模块监控：转换电路测试、范围溢出测试、端子块存在性测试、传感器连接测试、“看门狗”测试。

带 SUB-D 连接器的 TSX AEY模块的连接原理:

通过提供的螺钉接线端子连接输入 ( 或输出)， Telefast 2 预接线系统简化了模块的安装。
连接是通过一条两端配有 SUB-D 连接器的 TSX CAP 030 型 3 m 屏蔽电缆实现的。
利用 Telefast ABE 7CPA02 子基板可连接 8 个通道。
利用 Telefast ABE 7CPA03/31 子基板可连接 8 个通道，并且：
为通道提供 2 和 4 线传感器c 24 V 电源 (对于子基板 ABE 7CPA03)，
提供 2 和 4 线 24 V 传感器通道间隔离电源 (对于子基板 ABE 7CPA31)，
在拆下 SUB-D 连接器后，确保电流回路的连续性，
防止模块中分流器过压。

利用 Telefast ABE 7CPA12 子基板可连接 16 个热电偶。端子座配有一个温度传感器，用于冷端补偿。

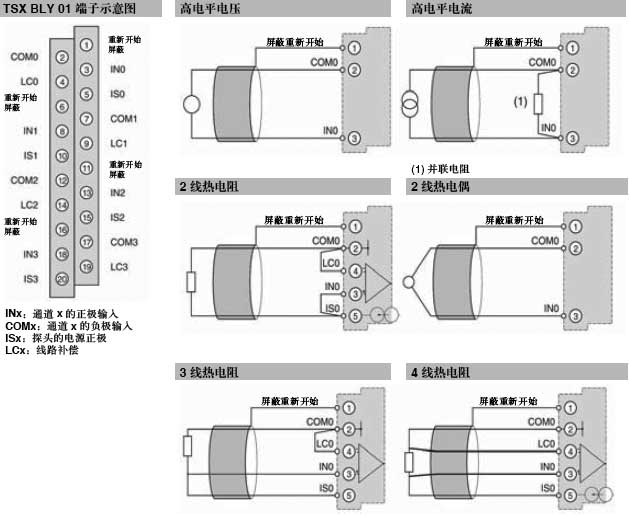

TSX AEY 414

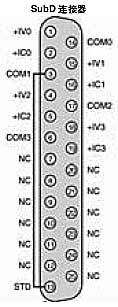

TSX AEY 420

+IVx：通道x 的正极电压输入
+ICx：通道x 的正极电流输入
COMx：通道x 的负极电压或电流输入
STD：针3 与针13 之间的短接检测连接器是否卸下

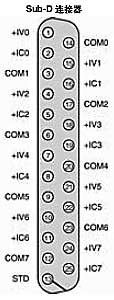

TSX AEY 800

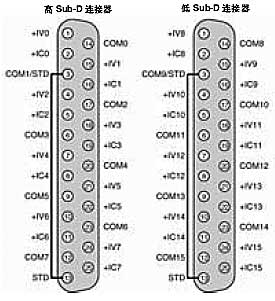

TSX AEY 1600

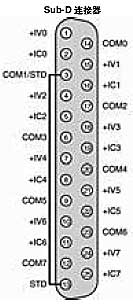

TSX AEY 810

+IVx：通道x 的正极电压输入
+ICx：通道x 的正极电流输入
COMx：通道x 的负极电压或电流输入
STD：针13 与地之间的短接检测连接器是否卸下

TSX AEY 1614

+Ithcx：通道x 的热电偶正输入
-Ithcx：通道x 的热电偶负输入
SOCJC：由Telefast 提供的内部冷端补偿的电源输出
MOCJC：由Telefast 提供的内部冷端补偿的测量输入
STD：针13 与针25 之间的短接检测连接器是否卸下
*：用于内部冷端补偿
