末端变风量控制


参考仪表和设备

符号	名称	型号	备注
NC-1,-2 VA-1,-2 TC-1 TS-1 VA-1	VAV 末端控制器 风阀执行器 室内温度控制器 室内温度传感器 电动调节阀	RCE84 11.../S GDB131.1E RCE84.21 536 774 VV…	DC 0-10V输出

工作说明

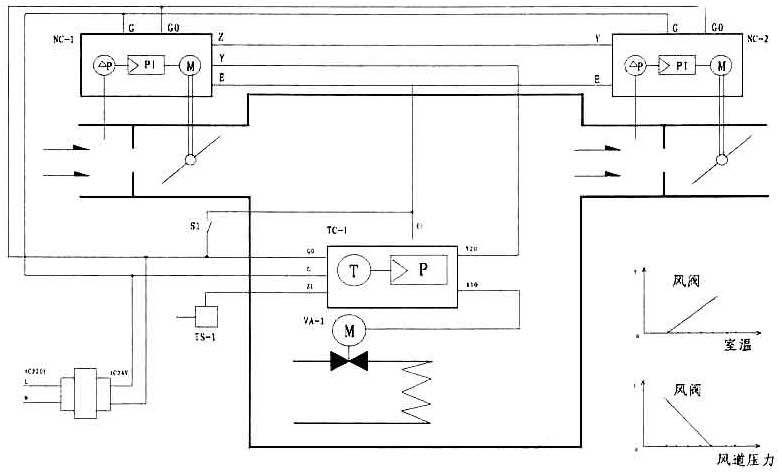

  VAV末端控制器NC-1和室内温度控制器TC-1一起构成一个室内温度串级控制，采用室内温度作为主控制量，空气流量作为辅助控制量。
  TC-1内置的温度探头检测室内温度。室温控制器将检测到的实际温度与设定温度进行比较，根据比较差值输出比例信号。该信号输入到VAV控制器，作为所需送风量的设定值。VAV控制器NC-1根据设定值调节风阀，改变送风量。使室内温度回到设定范围内。VAV控制器NC-1内置的压差测量装置随时检测风道内的压力变化，采用PI调节，消除压力波动的影响，使送风量维持在所需要的水平上。
  VAV末端控制器具有最大，最小送风量限定功能。最大，最小送风量设定值可调。在E端口上接一外接开关(如：窗户开关)，可实现完全关断功能。
  以送风末端VAV控制器NC-1的Z点输出作为排风口VAV控制器NC-2的输入，通过送、排风量的串联控制，可使室内静压维持在所需要的状态下(正压，负压)。
  室温控制器TC-1具有舒适，经济和值班三种运行模式。在E端子上连接一个外部无源触点(窗户开关，时钟开关等)，可实现舒适/经济运行模式的自动切换。
  室温控制器的另一控制输出可作为供热控制(调节阀门VA-1)。
  室温控制器TC-1带有舒适温度设定调节旋钮，并具有最高，最低限制，供热/冷却控制循环之间的死区Xd可通过开关调节，并可通过Z端口上连接的室外温度传感器TS-1实现室外温度补偿。
