楼宇建筑自动化控制系统为楼宇舒适性的环境提供了保障，送排风系统是楼宇自动化系统中的一部分。用于控制室内环境温度，湿度，压力及新风量，  以下这个例子是典型的采用冷水/ 热水控制的送排风系统。

    系统图如下（请点击图片在新窗口观看清晰大图）






 系统功能清单及配套产品

     功能1： 过滤器堵塞报警
     实现方案： 检测过滤器两端的差压降，超过差压阀值提供报警信号输出
     配套产品： DWYER  1900系列差压开关

     功能2： 风机故障监测
     实现方案A：检测风机进出口的差压
     配套产品：  DWYER  1900系列差压开关

     实现方案B： 检测风机出口的流量或风速

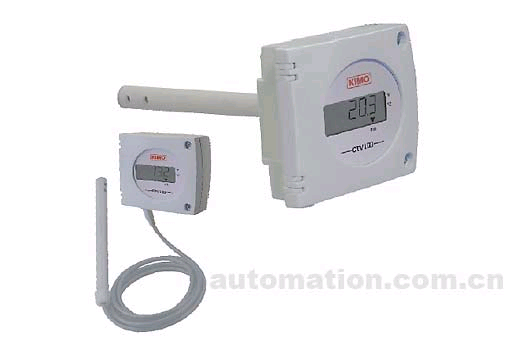

     配套产品：  KIMO  CTV100热线式风速变送器，4-20mA模拟信号输出

     实现方案C：  检测风机用电强度
     配套产品：  CS电流强度开关   DWYER  CS20-100

     功能3 ： 风管静压监测
     实现方案： 管道式安装检测风管各部分及支管的静压
     配套产品： DWYER  MS系列差压变送器

     功能4：  风管湿度监测
     实现方案： 管道式安装检测风管各部分或支管的湿度

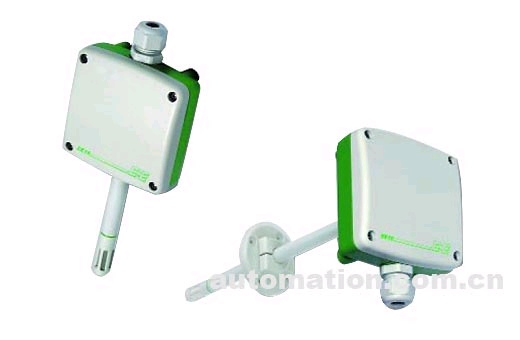

     配套产品： E+E EE16系列暖通空调用温湿度变送器



    功能 5： 风管温度监测
    实现方案：   检测风管各部分包括混风，回风等的温度
    配套产品： E+E EE16-P系列暖通空调用温湿度变送器



    功能6 ： 热交换盘管故障报警
    实现方案： 检测热交换盘管两端的差压降，如果差压超过阀值证明堵塞
    配套产品： DWYER 1900差压开关
