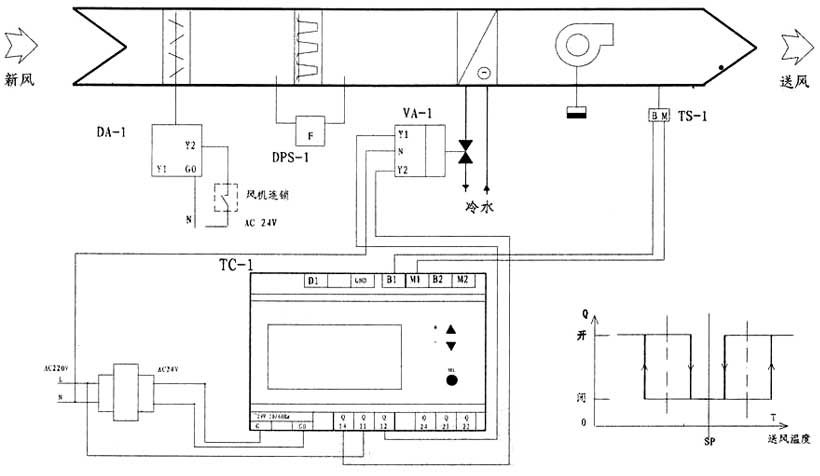

两管制单冷盘管新风处理系统


参考仪表和设备

符号	名称	型号	备注
TC-1 TS-1 VA-1 DA-1 DPS-1	液晶显示控制器 风道温度传感器 电动调节阀 风阀执行器 压差开关	RWC32 或 82 QAM22... VV.../ SK...3... GCA...2... QBMB1...	带继电器输出，RWC32的电源为AC 230V,RWC82的电源为AC 24V

工作说明
  风道温度传感器TS-1检测送风温度，送至控制器TC-1与设定值比较。根据比较运算结果，控制器输出相应信号控制电动阀VA-1的开启，使送风温度保持在所要求的范围内。
  电动调节阀与风机连锁，当切断风机电源时，电动阀关闭。
  系统参数可在控制器上直接输入，修改，并有LCD显示。
  新风入口处的风阀执行器DA-1与风机连锁，当送风机启动时，新风风阀开启；风机停止时，风阀关闭。
  压差开关DPS-1检测过滤器两侧之压差，当其超过规定值时，发出报警信号。
