二管式 冷/热水二用盘管 供采暖/冷气

工作原理

  TS-1内的恒温器具有通/断两个工作位置，可装设于其温度需加以控制的场所内。恒温器的通断可控制电动阀的动作，使室内温度保持在所需的范围(恒温器的恒定温度在5-30℃可调)。

  TS-1内的组合转换开关是用以对风机及系统进行切换的手动开关。夏季运作时选择开关应拨在“COOL(冷)”档，即触点6和5、9和10接通。并对盘管供应冷冻水。当室温升高并超过设定点温度时，恒温器的触点1和3接通，电动阀被打开，系统对室内提供冷气。冬季运作时，选择开关拨在“HEAT(热)”挡，即触点6和7、9和8接通并对盘管供应热水。当室温下降时，恒温器触点1和2接通，电动阀打开，系统对室内提供热风。

  系统转换开关拨在“OFF”挡时，电动阀因失电而关闭，其风机电路亦同时被切断。

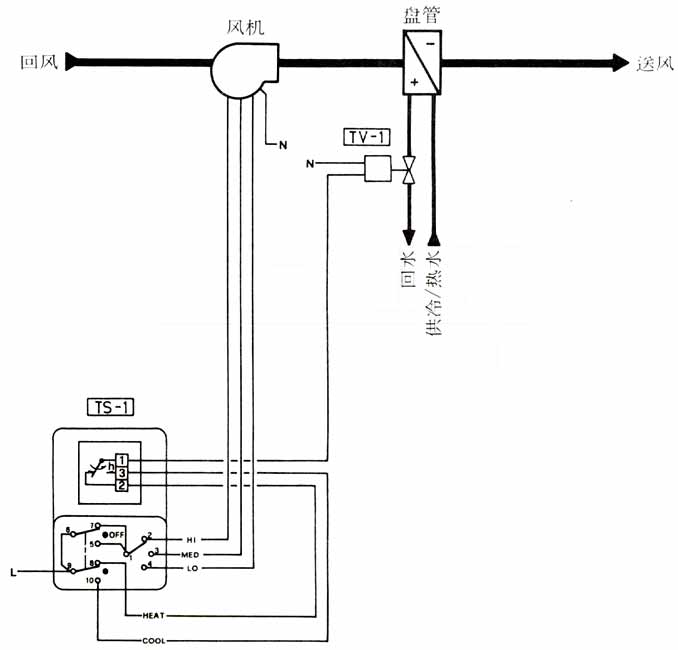

风机盘管控制(二管式 冷/热水二用盘管 供热风/冷风)

代号	型号	说明
TS-1	T-152	带风机及系统转换开关的室内恒温器
TV-1	J691C0308EU33	两通电动阀
