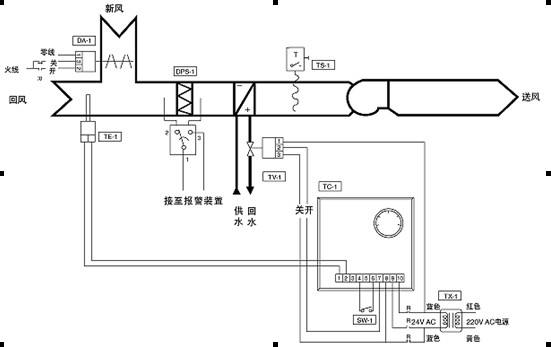

二管制系统应用原理图

• 本系统适用于空调系统的新风机组冬/夏季温度控制。

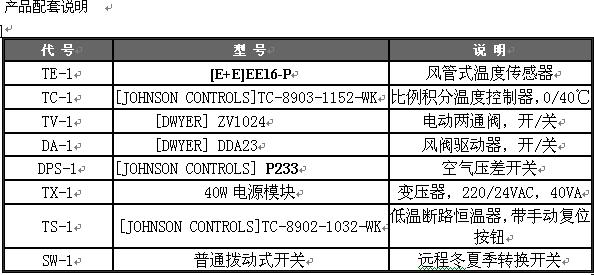

• 由温度传感器TE-1，比例积分温度控制器TC-1和电动两通调节阀TV-1组成送风温度控制系统，安装在送风管道的TE-1把检测到的温度信号传送至 TC-1，由TC-1将温度信号与设定值相比较，并根据比较的结果输出相应的电压信号，控制TV-1的动作，使送风温度保持在需要的范围，安装在新风入口 的常闭开关式电动风阀与新风机组的风机连锁，当风机开动时，新风风阀全开；当风机关停时，风阀/水阀全关，R是连锁用的中间继电器。
• 空气压差开关DPS-1是用来检测过滤网的透气情况，过滤网越脏，透气率越低，其两侧的压力差越大。当压力差超过DPS-1的设定值时,微动开关动作，发出报警信号。
• 当盘管后的温度低于某限值时，低温保护开关TS-1切断送风机的电源，从而使新风风阀关闭，防止盘管内的水结冰涨裂盘管
• SW-1可以进行冷/暖运行状态的转换
