<p>模拟量I/O模块产品包含：<br /> 三种隔离的模拟量输入模块<br /> 4个模拟量高速通道(16位)、电压或电流型，BMXAMI0410；<br /> 4或8个模拟量通道(15位+符号位)，用于热电耦, Pt, Ni或Cu温度探头, BMXART0414/0814。</p> <p>模拟量I/O模块带有20针可拆卸端子块连接口，但用于热电耦和温度探头的BMXART0414/0814 模拟量输入模块则带有40针连接器</p> <p>BMXAMI0410 模块是一种高电压等级模拟量输入模块，支持4路隔离输入(16位)。<br /> 该模块与传感器及变送器一起，为连续过程提供监视、测量和过程控制功能。<br /> 根据配置期间所作的选择，BMXAMI0410 模块的每路输入能够支持下列量程：<br /> 电压±10V，±5V，0…10V，0…5V和1…5V;<br /> 电流0...20mA，4…20mA和±20mA。<br /> 该模块在电压输入下工作。其中包含4个读取电阻，这些电阻器与端子块连接以执行电流输入。</p> <p>BMXART0414/0814模块是具有4或8路低电压等级隔离输入的多量程输入模块(15位+符号位)。<br /> 根据配置期间所作的选择，模块的每路输入能够支持下列量程：<br /> 温度探头：Pt100, Pt1000, Cu10, Ni100或Ni1000；<br /> 热电耦：B, E, J, K, L, N, R, S, T或U；<br /> 电阻器：0...400或0...4000Ω, 2, 3或4线制；<br /> 电压：±40mV, ±80mV, ±160mV, ±320mV, ±640mV, ±1.28V。</p>

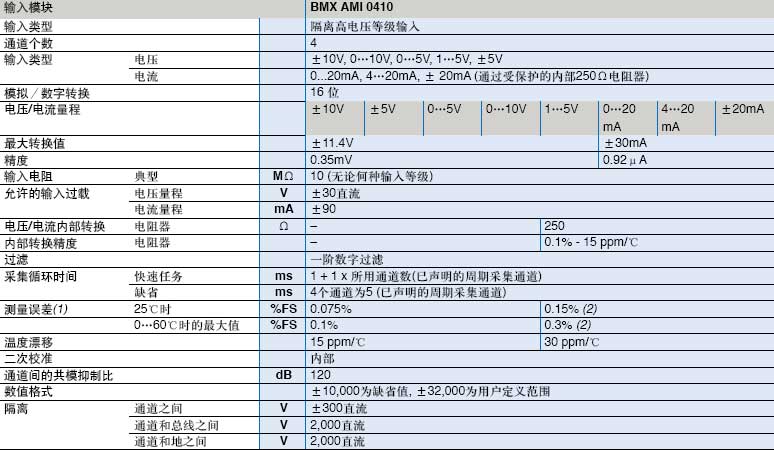

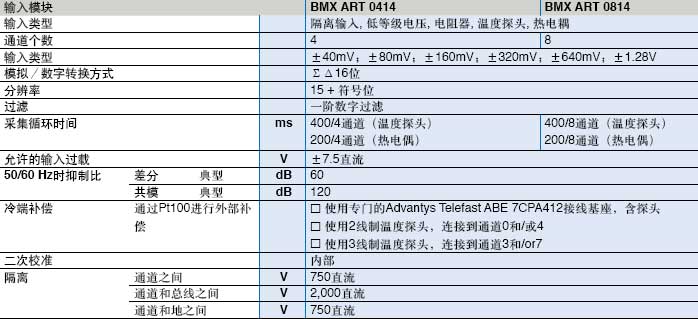

<p>BMXAMI0410 模拟量输入模块特性<br /> <img height="450" alt="" width="774" src="/UserFiles/Image/Schneider+Modicon M340模拟量输入模块+使用说明1.jpg" /></p> <p>BMXART0414/0814 模拟量输入模块特性<br /> <img alt="" src="/UserFiles/Image/Schneider+Modicon M340模拟量输入模块+使用说明2.jpg" /><br /> (1)%FS：误差为满量程的百分数 。<br /> (2)包括转换电阻的误差。</p> <p>通过40针连接器连接I/O模块<br /> BMXART0*14 模拟量输入模块的前面板上有下列元件：<br /> 1 保护和支撑电路板的刚性外壳<br /> 2 模块型号标记 (模块右边也有一个标签)<br /> 3 通道状态显示单元<br /> 4 40针连接口，连接传感器<br /> <img height="181" alt="" width="137" src="/UserFiles/Image/Schneider+Modicon M340模拟量输入模块+使用说明3.jpg" /></p> <p>BMXAMI0410 模块具有下列功能：<br /> 适配和多路复用；<br /> 实现过程对象的物理连接；<br /> 提供模块过压保护；<br /> 提供电流读取电阻保护；<br /> 通过模拟量过滤适配输入信号；<br /> 使用通过光开关控制的静态多路复用扫描输入通道；</p> <p>适配输入信号：增益选择、漂移补偿；</p> <p>转换：24-位模拟／数字转换器；</p> <p>将输入值转换为用户可操作的测量值；<br /> 计算应用于测量值的调整系数以及模块的自校准系数；<br /> 根据配置参数对测量值进行（数值）过滤；<br /> 根据配置参数对测量值进行缩放；</p> <p>与应用程序的接口和通讯；<br /> 接收模块和通道的配置参数；<br /> 将测量值和模块状态发送给应用程序；</p> <p>模块电源</p> <p>监视模块并将错误警告发回应用程序<br /> 转换电流测试；<br /> 通道值溢出测试和警戒时钟测试。</p> <p>BMXART0414/0814模块具有下列功能：<br /> 适配每通道电压及电流；<br /> 可承受±7.5V的过载；<br /> 自动校准模拟量偏移，使其尽可能地接近输入端子；<br /> 可选择Advantys Telefast ABE 7 CPA412接线基座中的冷联补偿传感器，或外接Pt 100探头；</p> <p>适配输入信号：基于A/D转换器内部的低偏移放大器；</p> <p>转换：16位转换器；</p> <p>将输入值转换为用户可操作的测量值；<br /> 计算应用于测量值的调整系数以及模块的自校准系数；<br /> 根据配置参数对测量值进行（数值）过滤；<br /> 根据配置参数对测量值进行缩放；</p> <p>与应用程序的接口和通讯；<br /> 接收模块和通道的配置参数；<br /> 将测量值和模块状态发送给应用程序；</p> <p>监视模块并将错误警告发回应用程序；<br /> 转换电流测试；<br /> 通道值溢出测试和警戒时钟测试。</p>
