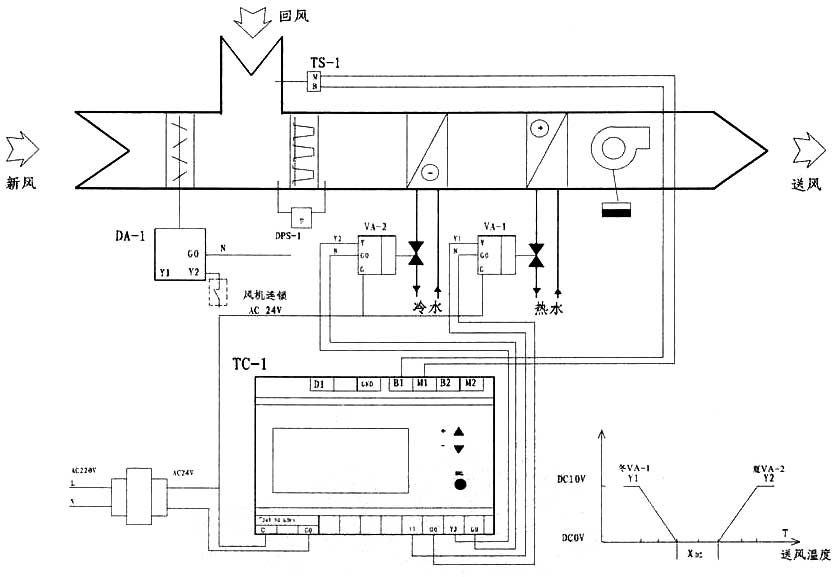

四管制冷/热独立盘管空气处理系统


参考仪表和设备

符号	名称	型号	备注
TC-1 TS-1 VA-1,-2 DA-1 DPS-1	液晶显示控制器 风道温度传感器 电动调节阀 风阀执行器 压差开关	RWR62 QAM22… VV…/ SK…6… GCA… QBM81…	带电压调制输出

工作说明
  风道温度传感器TS-1检测回风温度，送至控制器TC-1与设定值比较。根据PI运算结果，控制器输出0...10V信号，顺序控制电动阀VA-1或VA-2，调节冷/热水量，使回风温度保持在所要求的范围内。
电动调节阀与风机连锁，当切断风机电源时，电动阀关闭。(有防冻要求的场合可通过行程限位器将热水阀位保持在要求的开度)
  系统参数可在控制器直接输入，修改，并有LCD显示。
  新风入口处的风阀执行器DA-1与风机连锁，当送风机启动时，新风风阀开启；风机停止时，风阀关闭。
  压差开关DPS-1检测过滤器两侧之压差，当其超过规定值时，发出报警信号。
