S200系列微型断路器包含多个不同产品系列，包括微型断路器和剩余电流保护产品，最大分断能力高达25kA，适用于所有特性(B/C/D/K/Z)和极数(1极、2极、3极和4极)，最大额定电流为63A。

S200系列微型断路器设具有专利的底部安装卡，是目前市场上唯一无需借助螺丝刀方便拆卸的微型断路器。在多台产品用汇流排并装在 DIN 导轨上时，此优势更为明显。这种设计能够保证快速的将中间的任意一极产品方便拆装。

特点：
可提供底部安装的辅助触头，节省50%的空间；
出厂已经装配好的带过电流保护的漏电产品；
客户也可单独订购DDA/GDA200 漏电模块，自行安装；
通用的信号/辅助触头和辅助触头可安装于全系列产品，并可实现最多3个并装；
在不使用汇流排时，两个端子位置都可用于接线，上部端子孔通过扩展附件最大可接50平方线。
塑料安全锁扣可确保GDA200/DDA200与S200的连接安全可靠。

广泛适用于住宅、商业和工业所有的配电场合。

此系列脱扣特性为Z级，微型断路器符合 IEC60947-2(GB 14048.2)标准，适用于敏感型负载的保护。
S200系列产品已荣获多种国际认证和批准，满足不同国家使用需求，适用于世界各国市场，尤其适用于OEM等客户。产品标识

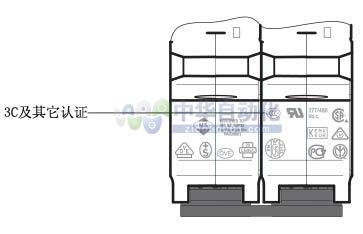

顶部及底部：

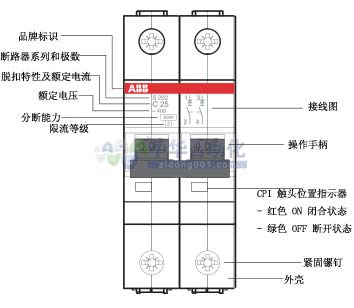

正面：

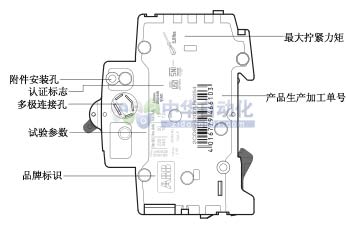

右侧面：

微型断路器在选型时，如果存在以下因素时，需要考虑降低容量使用：
环境温度对载流能力的影响；
多台产品连续并排安装；
海拔高度对断路器的影响；
电源频率对断路器的影响。

环境温度对载流能力的影响：
断路器在不同的环境温度下所承载的电流是不同的，不同脱扣特性的基准环境温度也有所不同。
B/C/D脱扣特性：基准环境温度：30℃
K/Z脱扣特性：基准环境温度：20℃

海拔高度对断路器的影响：
根据 IEC60898-1 产品标准规定，普通断路器安装地点的海拔高度一般不超过 2000m(6600ft)，在此海拔高度下，MCB的性能不会发生改变。
但是对于安装在更高海拔时(海拔超过2000米)，由于气候(空气密度)、安装位置、介电常数、冷却能力气压等条件的改变，微型断路器的整体性能也会随之发生变化，必须降级使用。这主要体现在一些重要参数的变化，例如最大工作电压和额定电流。


电源频率对断路器的影响：
根据 IEC60898-1产品标准规定，微型断路器的基准频率在50-60Hz。对于其他频率值，磁脱扣电流值需要乘以一个相应的系数H。

安装于DIN导轨EN 60715(35mm)

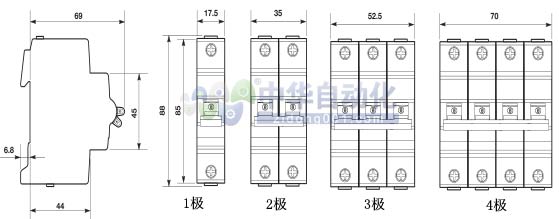

外形尺寸图：
单位：mm
