ABB ABB S201-K0.5(10115571)微型断路器 1极，分断能力6kA，额定电流0.5A，K级脱扣特性，适用于住宅、商业和工业配电领域
极数：1极额定电流：0.5A

产品型号：: S201-K0.5(10115571)微型断路器

市场价：: ￥96.0编号：AA02N0100540060

会员价：: ￥57.0(5.9375折)

成为VIP可享受更多优惠什么是VIP？

货期：: 2天查询配送方式

运费：: 标准快递方式：快递标准费用
货到付款方式：快递标准费用+服务费查看运费规则

极数：
额定电流：

更多选型

我要买:

(件)

如您需要多个型号商品一起下单，可以尝试多商品报价下单功能

商品详情
规格参数
购买咨询
商品评价

型号：S201-K0.5(10115571)微型断路器

参数：极数：1极额定电流：0.5A

品牌：ABB

产品简介

S201-K0.5(10115571)微型断路器，1极，分断能力6kA，额定电流0.5A，K级脱扣特性，设具有专利的底部安装卡，是目前市场上唯一无需借助螺丝刀方便拆卸的微型断路器，符合IEC60898(GB 10963)标准，适用于为电动机系统或变压器系统提供保护。

规格尺寸

选型及订购指南

选择ABB S200系列断路器产品一般要考虑以下因素：

1、断路器的脱扣特性，S200系列断路器共有B、C、D、K、Z 五种，5种脱扣特性的产品有着不同的功能和使用场合：
B 脱扣特性微型断路器符合 IEC60898 （GB 10963）标准，适用于为阻性负载或无冲击电流的负载提供保护。
C 脱扣特性微型断路器符合 IEC60898 （GB 10963）标准，适用于为阻性负载和较低冲击电流的感性负载提供保护。
D 脱扣特性微型断路器符合 IEC60898 （GB 10963）标准，适用于对线路接通时有较高冲击电流的负载进行保护。
K 脱扣特性微型断路器符合 IEC60947-2 （GB 14048.2）标准，适用于为电动机系统或变压器系统提供保护。
Z 脱扣特性微型断路器符合 IEC60947-2 （GB 14048.2）标准，适用于敏感型负载的保护。

2、断路器的额定电流，对于S200系列，最小为0.5A，最大为63A。

3、断路器的极数，有1极、2极、3极、4极四种，中华自动化产品库里的ABB断路器暂时没有添加带中性极的产品，如果您需要带中性极的产品请咨询客服。

4、断路器的分断能力，目前中华自动化ABB断路器产品库里面的产品分段能力都是6KA的，如果您需要其它分断等级的产品请咨询客服。

中华自动化经过大量的市场调研及与众多客户的互动，从ABB S200系列断路器中选择了客户最常用的商品（所有商品分断能力都是6KA），为了帮助客户方便、准确的选型，特将S200系列断路器按照五种脱扣特性拆分成五个子系列：
S200系列微型断路器(脱扣特性:C级)，适用于为阻性负载和较低冲击电流的感性负载提供保护。
S200系列微型断路器(脱扣特性:B级)，适用于为阻性负载或无冲击电流的负载提供保护。
S200系列微型断路器(脱扣特性:D级)，适用于对线路接通时有较高冲击电流的负载进行保护。
S200系列微型断路器(脱扣特性:K级)，适用于为电动机系统或变压器系统提供保护。
S200系列微型断路器(脱扣特性:Z级)，适用于敏感型负载的保护
点击上面的产品名称即可进入对应的系列，客户在选型的时候再根据极数和额定电流就可以选择所需要的产品了。

中华自动化自控配套服务介绍

欢迎订购我们的服务套餐，详情请参阅中华自动化自控服务配套专区或者拨打400-672-8859与我们联系。

订购流程

购买必读

中华自动化网上商城所有售出的品牌商品均来自品牌厂家，均有原厂的合格证或条码，保证是正品行货。商品页品牌描述、订单中商品品牌和品质信息与真实发货货品严格保持一致，不出现仿冒品、翻新品、返修品。您订购时敬可放心！

中华自动化网上商城所有商品的售价都是明码实价，均含增值税，支持直接网上实价订购。中华自动化网上商城所有商品均赠送积分，您可以用积分在积分商城兑换您喜欢的礼品，也可以花费少量积分参与抽奖，有机会抽得大奖。

中华自动化网上商城所有商品都明确标有货期，标现货的商品在您付完款之后，我们一般当日发货,最晚第二个工作日就能发货。如果出现大额订单将库存出清的情况，我们需要1-5天来进行补充库存，此时在5个工作日内保证能发货，届时我们客服会及时通知您。

中华自动化网上商城支持第三方担保支付，目前支持支付宝和微信，您能在收到货之后放款，保证您的款项安全；如果您没有支付宝和微信账号，用任何普通银行卡也可以完成支付；采用银行汇款方式支付的客户，汇款完成后底单以传真（010-82894884）形式发送给我们；上门自提的也支持现金付款。（查询在线支付详情）

中华自动化网上商城的商品如果没有参与免运费活动，电子订单中会自动加收运费，在订单确认阶段运费额可能会根据实际重量而有所调整。如果是免运费活动商品下单时系统没有自动免除该部分运费，别急，客服会在确认阶段为您进行免运费操作。标准是3kg和3kg以下的商品20元，超过3kg每公斤加收8元。全国（除新疆、西藏外）运费都按此标准执行。新疆、西藏客户在订单确认阶段，客服会根据实际运输方式给出具体运费。查看运费规则采用货到付款的订单运费中将透明加收快递公司收取的代售服务手续费（非商城加收）。

中华自动化网上商城默认快递是韵达，还支持顺丰、全峰、速尔、飞康达、中通、申通、EMS等快递方式；货到付款支持顺丰和EMS，如果没有特殊注明，货到付款默认走顺丰快递，顺丰不到的地区走EMS。查询快递

一般情况下，我们下午4点前确认（如何确认已付款）您已经付款的订单就能在当天安排发货，4点后确认的，在下一工作日发货；货到付款的订单确认时间在上午11点前将安排在当日发货，11点后确认的将安排在在下一工作日发货。如果出现货品暂时出空的情况，我们会有1-5天的补货时间，届时我们客服会联系您。所有的发货状态,物流单号查询，您均可以登录您的中华自动化网上商城账号，在我的订单里即时查看。

中华自动化网上商城所售商品均是含税价。如果开普通发票，您需要在订单确认页面填写台头信息；如果您需要开增值税发票，就需要提交（如何提交？）公司的相关资质证明（资质证明包含哪些资料？）。中华自动化网上商城所有的发票金额均与订单金额吻合（含运费），不支持多开。月底跨月交接时间段内,发票有可能以快递形式与货品分开发送。

如何购买？请您--


如果您觉得这款商品满足您的需求，价格也合适，那么您就可以直接网上购买这款商品。没有注册也不用着急，点击页面上的加入购物车或者立即购买，在确认订单信息的时候填入您使用的邮箱即可完成订购流程，无需事先注册。完成订购之后中华自动化网上商城就为您自动生成了一个账号，账户名为您的邮箱地址，密码为您填写的手机号码或者固定电话号码（不含区号和分机号）。		中华自动化网上商城支持网上直接生成合同，网页中下单后在订单详情页面找到生成合同的按钮，点击即可生成。页面打印后盖章回传（传真：010-82894884）即可生效。		每次直接网上订购的订单完成交易流程后，中华自动化网上商城都会赠送您的账户一定量的积分。积分可以在积分商城兑换礼品，也可以兑换奖券参加抽奖试试运气。需要注意的是，如果您要消费积分，必须要经过邮箱验证。登陆您的注册邮箱，找到中华自动化网上商城发送的邮件，根据提示激活之后就可以消费积分了。		遇到任何技术或者购买过程中的问题都可以点击页面右上角的“我要留言”来咨询我们的客服，我们的客服会在工作时间为您网上解答难题。

商品页的价格已含税

系统通用指标
脱扣特性	K级：10In≤Im≤14In
分断能力	6kA
符合标准	CCC，IEC/EN 60898, IEC/EN 60947-2
额定电流	0.5≤In≤63A
额定电压	1极：230V；2极, 3极,4极：230/400V
额定绝缘电压	250V
最小工作电压	12VAC-12VDC
额定频率	50-60Hz
额定短路能力,按 IEC/EN 60898	6kA
额定极限短路分断能力	10kA
额定冲击耐受电压(1.2/50)Uimp	4kV
介电试验电压,工频,1分钟	2.8kV
过电压类别	III
污染等级	2
手柄	黑色，在ON-OFF位置可锁定
机械寿命	20000次
电气寿命	10,000次
防护等级	安装于配电箱内：IP4X；直接安装：IPXXB
抗机械冲击	30g，3次冲击，持续时间11ms
抗震动,符合 IEC/EN 60068-2-6	5g - 20 次循环，频率 5...150...5Hz(负载 0.8In)
基准环境温度	30℃(K、Z特性为20℃)
环境温度(日平均温度 ≤+35℃)	-25～+55℃
储存温度	-40～+70℃
端子形式	柱型提升端子(防冲击)
尺寸(高×深×宽)	85×68×17.5mm

购买必读

特价商品：: 所有特价商品，不能使用自动化购物券

售后服务：: 本产品全国联保，享受三包服务，质保期为：1年质保。
如因质量问题或故障，凭厂商维修中心或特约维修点的质量检测证明，享受7日内退货，15日内换货，15日以上在质保期内享受免费保修等三包服务。

系列简介及说明

S200系列微型断路器包含多个不同产品系列，包括微型断路器和剩余电流保护产品，最大分断能力高达25kA，适用于所有特性(B/C/D/K/Z)和极数(1极、2极、3极和4极)，最大额定电流为63A。<br /><br />S200系列微型断路器设具有专利的底部安装卡，是目前市场上唯一无需借助螺丝刀方便拆卸的微型断路器。在多台产品用汇流排并装在 DIN 导轨上时，此优势更为明显。这种设计能够保证快速的将中间的任意一极产品方便拆装。<br /><br />特点：<br />可提供底部安装的辅助触头，节省50%的空间；<br />出厂已经装配好的带过电流保护的漏电产品；<br />客户也可单独订购DDA/GDA200 漏电模块，自行安装；<br />通用的信号/辅助触头和辅助触头可安装于全系列产品，并可实现最多3个并装；<br />在不使用汇流排时，两个端子位置都可用于接线，上部端子孔通过扩展附件最大可接50平方线。<br />塑料安全锁扣可确保GDA200/DDA200与S200的连接安全可靠。

系列用途

广泛适用于住宅、商业和工业所有的配电场合。

使用说明

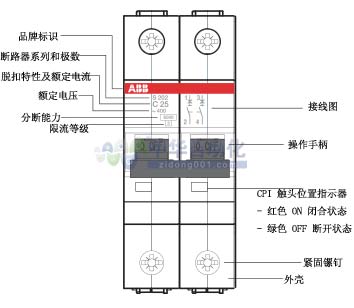

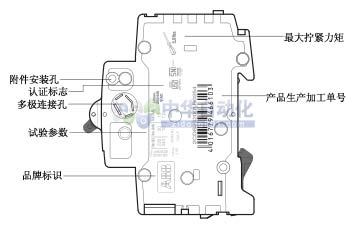

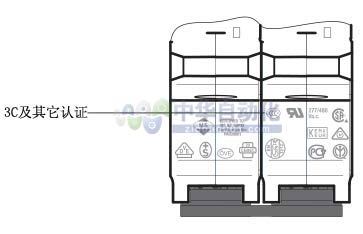

此系列脱扣特性为K级，符合IEC60947-2(GB 14048.2)标准，适用于为电动机系统或变压器系统提供保护。K特性是ABB特有的脱扣特性并经70年的实践验证，现已广泛应用于电动机配电系统保护。K特性的1.2倍热脱扣动作电流可有效地保护电动机线路设备，而10-14倍磁脱扣动作范围可方便地与电动机运行相配合，有较高的抗冲击电流能力。<br /><br />S200系列产品已荣获多种国际认证和批准，满足不同国家使用需求，适用于世界各国市场，尤其适用于OEM等客户。<div style="text-align: center;"><img width="318" height="217" alt="ABB+S200系列微型断路器+认证图标1" src="/UserFiles/Image/201312/ABB+S200系列微型断路器+认证图标1(3).jpg" /></div><br />产品标识<br />顶部及底部：<div style="text-align: center;"><img width="363" height="234" alt="ABB+S200系列微型断路器+产品标识1" src="/UserFiles/Image/201312/ABB+S200系列微型断路器+产品标识1(3).jpg" /></div><br />正面：<div style="text-align: center;"><img width="354" height="308" alt="ABB+S200系列微型断路器+产品标识2" src="/UserFiles/Image/201312/ABB+S200系列微型断路器+产品标识2(4).jpg" /></div><br />右侧面：<div style="text-align: center;"><img width="346" height="227" alt="ABB+S200系列微型断路器+产品标识3" src="/UserFiles/Image/201312/ABB+S200系列微型断路器+产品标识3(4).jpg" /></div>

注意事项

微型断路器在选型时，如果存在以下因素时，需要考虑降低容量使用：<br />环境温度对载流能力的影响；<br />多台产品连续并排安装；<br />海拔高度对断路器的影响；<br />电源频率对断路器的影响。<br /><br />环境温度对载流能力的影响：<br />断路器在不同的环境温度下所承载的电流是不同的，不同脱扣特性的基准环境温度也有所不同。<br />B/C/D脱扣特性：基准环境温度：30℃<br />K/Z脱扣特性：基准环境温度：20℃<br /><br />海拔高度对断路器的影响：<br />根据 IEC60898-1 产品标准规定，普通断路器安装地点的海拔高度一般不超过 2000m(6600ft)，在此海拔高度下，MCB的性能不会发生改变。<br />但是对于安装在更高海拔时(海拔超过2000米)，由于气候(空气密度)、安装位置、介电常数、冷却能力气压等条件的改变，微型断路器的整体性能也会随之发生变化，必须降级使用。这主要体现在一些重要参数的变化，例如最大工作电压和额定电流。<br /><img width="419" height="83" alt="ABB+S200系列微型断路器+注意事项1" src="/UserFiles/Image/201312/ABB+S200系列微型断路器+注意事项1(3).jpg" /><br /><br />电源频率对断路器的影响：<br />根据 IEC60898-1产品标准规定，微型断路器的基准频率在50-60Hz。对于其他频率值，磁脱扣电流值需要乘以一个相应的系数H。<br /><img width="426" height="49" alt="ABB+S200系列微型断路器+注意事项2" src="/UserFiles/Image/201312/ABB+S200系列微型断路器+注意事项2(3).jpg" />

安装方式

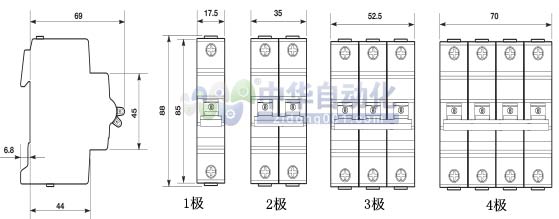

安装于DIN导轨EN 60715(35mm)<br />外形尺寸图：<br />单位：mm<br /><img width="559" height="219" alt="ABB+S200系列微型断路器+外形尺寸图1" src="/UserFiles/Image/201312/ABB+S200系列微型断路器+外形尺寸图1(3).jpg" />
