当它被定制之后，机箱可以靠近电机安装。
可以提供功率额定值在 0.18 kW 到 4 kW 之间的封装式变频器。
200 V 到 240 V 单相， 0.18 kW 和 2.2 kW
380 V 到 500 V 三相， 0.37 kW 和 4 kW

封装的 ATV 31 变频器适用于有以下要求的场合：
在不利环境下要求达到 IP 55 级保护;
可随时在电机起动器中使用的变频器。

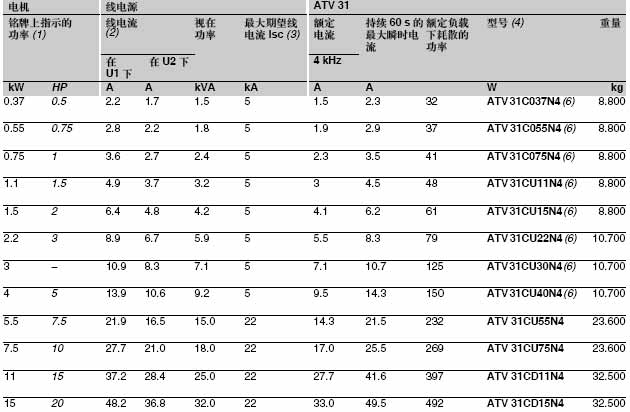

三相电源电压：380…500 V 50/60 Hz 内置 EMC 滤波器

(1)这些功率等级适用于开关频率为 4 kHz、连续运行场合。此开关频率可在 2 到 16 kHz 之间进行调整。在 4 kHz 以上变频器电流降容使用。
(2)4 极电机和最大开关频率为4 kHz 的典型值，无附加线路电抗器，针对最大预期线电流。
(3)如果线电流 Isc 大于表中的值，则应加装线路电抗器。
(5)额定电源电压，最小值U1，最大值U2 (200-240 V ； 380-500 V)。

此系列产品允许对机箱上的人机界面进行完全定制。

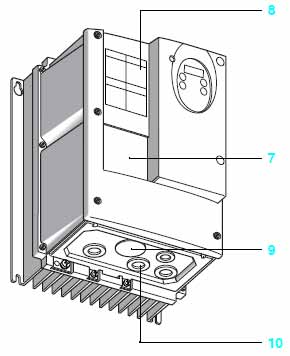

此 IP 55 机箱中包括：
一台带有外部散热器的变频器
用于安装以下元件的可拆卸盖：
7：Vario 负荷开关或 GV2 断路器
8：3个按键和/或 LED，带有塑料法兰 Ø22, 1 个速度基准电位计
9：用于带 IP 55 电缆的 RJ45 连接器的按键
10：用于电缆布设的电缆压盖

电磁兼容性 EMC
ATV 31CppM2 和 ATV 31CppN4 变频器中加入 A 级 EMC 滤波器 (传导和辐射式) 简化了设备的安装，并提供了满足CE标志要求的经济方式。

以下选件和附件可以与 ATV 31 变频器配合使用：
制动电阻
线路电抗器
带 IP 55 电缆的 RJ45 连接器

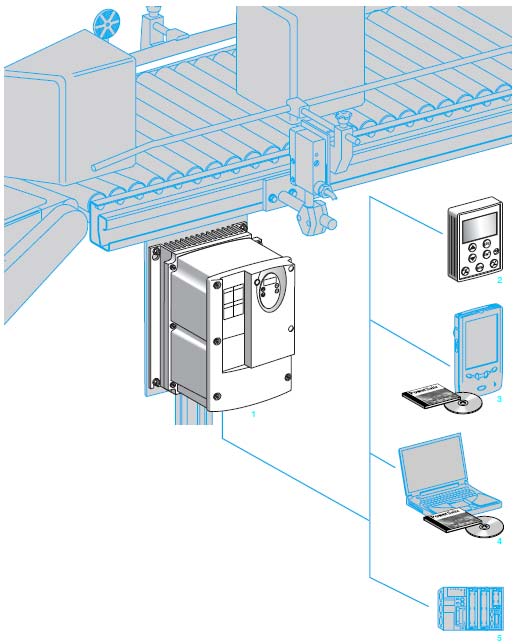

变频器可配备多种对话和通讯选件 2, 3, 4, 5

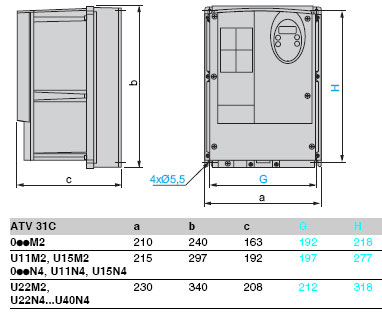

ATV 31C***M2, ATV 31C037N4 至 ATV 31CU40N4

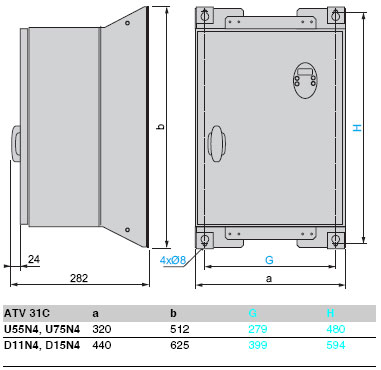

ATV 31CU55N4 至 ATV 31CD15N4

在墙面安装或立式机箱中安装ATV 31 变频器的特别建议:
为保证变频器中正常的空气流通，应该：
1.安装通风格栅。
2.确保有足够的通风。如果没有，应安装带有过滤器的强制通风装置。开孔和/或风扇必须至少提供与变频器风扇相等的流量。
3.从变频器顶部拆除保护盖。

ATV 31 变频器的安装建议
将此单元垂直安装，误差 ± 10°。
不要将其置于发热元件附近。
留出足够的自由空间以保证冷却所需的空气能够从单元底部向顶部流通。

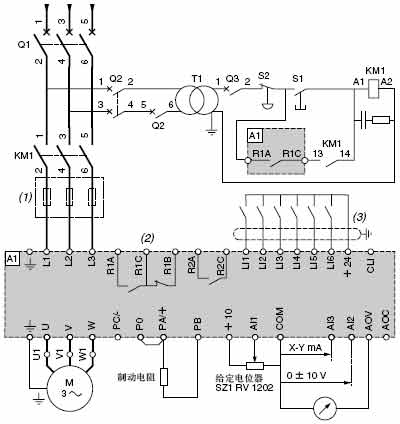

ATV 31****M3X, ATV 31****N4, ATV 31****S6X 三相

(1)线路电抗器 (单相或三相)
(2)故障继电器触点。用于变频器状态的远程信号指示。
(3)逻辑输入的共享连接，取决于开关的位置。
Q1:GV2 L 或 Compact NS
KM1:LC1ppp+ LA4 DA2U
S1, S2:XB2 B 或XA2 B 按键
T1:100 VA 变压器220 V 次级
Q2:GV2 L 额定值为T1 初级额定电流的2 倍
Q3:GB2 CB05
注： 所有端子均位于变频器的底部。
对变频器附近或连接在相同回路上的所有感性电路，如继电器、接触器、螺线管、荧光灯等，都应安装干扰抑制器。
