TM 6051型直流信号隔离器(1入1出)将处于现场的各种设备的直流信号源，经过隔离、干扰抑制等处理后。向控制系统或其它仪表输出直流电流或电压信号。

TM 6051型直流信号隔离器(1入1出)采用独立的直流电源供电，供电电源-输入-输出之间隔离。

中华自动化产品库只列出了此系列最常用4~20mA或0~10V输出的产品，如果您需要其它的输出信号请备注，下单时直接选择输出信号为指定电流或指定电压的选项。

TM 6051系列直流信号隔离器(1入1出)为卡装式结构，PC/ABS材质机壳。内部电路功能模块化嵌入式设计，精密元器件和混合集成电路。拔插式接线端子，可以带电拔插。

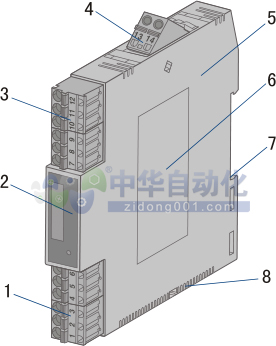

产品结构立体图

1、接线端子：可拔插式接线端子插头，编号1 2 3 4 5 6；
2、仪表面板：面板上标注有产品型号代码，设置有电源指示灯；
3、接线端子：可拔插式接线端子插头，编号7 8 9 10 11 12；
4、电源接线端：直流电源供电接线端(13-/14+)；
5、仪表壳体：PC/ABS材质壳体，仪表厚度16mm；
6、产品标签粘贴部位：PET材质标签，标注产品型号代码以及相关重要参数；
7、导轨安装卡扣：适合卡装在标准的35mmDIN导轨上；
8、透气散热孔：密集散热孔，通风对流设计，仪表长时间工作不发热。

安装方式：
采用35mm标准DIN导轨卡式安装。
1、用户可根据实际需要采用垂直安装或水平安装；
2、安装时请注意卡位稳定、牢固，可密集安装。
安装示意图如下：
安装环境要求：
应安装在安全场所。
1、符合技术规格所要求的环境温度范围和环境湿度范围；
2、周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响；
3、环境空气中应不含有对铬、镍、银镀层、有色金属及其合金起腐蚀作用的介质，以及易燃易爆的物质。

外形尺寸：

接线时采用软铜截面积为0.5~2.5(mm²)的多束或单股电缆，端子接线通过自升压簧片式压紧连接。

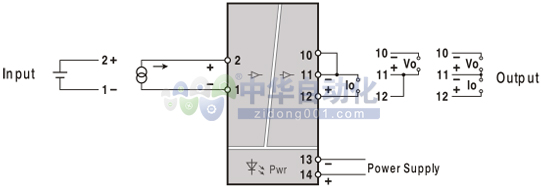

端子接线图如下：
