宇通仪表 YUTONG INSTRUMENTS TM 6059-1199型直流毫伏信号输入隔离器 一入(多种毫伏信号输入可选),一出(多种毫伏信号输出可选)
输入信号:其它指定毫伏信号:-5~+60mV范围内可选    输出信号:其它指定毫伏信号:-5~+60mV范围内可选

产品型号:
TM 6059-1199型直流毫伏信号输入隔离器
市场价:
¥990.0编号:AY01C1600680001
会员价:
¥499.0(5.0404043折)
VIP成为VIP可享受更多优惠什么是VIP?
货期:
运费:
标准快递方式:快递标准费用
货到付款方式:快递标准费用+服务费查看运费规则

  • 输入信号:
  • 输出信号:
我要买:
-
+
(件)
立即购买
加入购物车
如您需要多个型号商品一起下单,可以尝试多商品报价下单功能
变频柜

型号:TM 6059-1199型直流毫伏信号输入隔离器

参数:输入信号:其它指定毫伏信号:-5~+60mV范围内可选    输出信号:其它指定毫伏信号:-5~+60mV范围内可选

品牌:宇通仪表

系列简介及说明

TM 6059-11型直流毫伏信号输入隔离器(1入1出)接受来自于现场电压源的低电平直流毫伏信号,经过隔离并传送给接收仪表。

TM 6059-11型直流毫伏信号输入隔离器(1入1出)用于连接现场各种直流毫伏信号,或带外部冷端补偿的热电偶以及其它接收仪表。

TM 6059-11型直流毫伏信号输入隔离器(1入1出)采用独立的直流电源供电,供电电源-输入-输出之间隔离。
分割线

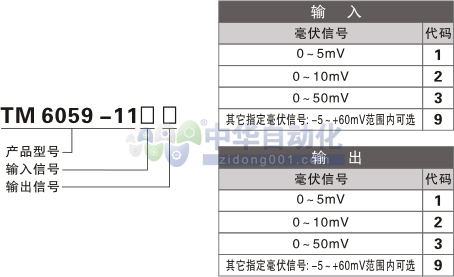

选型表

选型表如下:
!!!!YUTONG INSTRUMENTS+TM 6059-11型直流毫伏信号输入隔离器+选型表1
分割线

使用说明

TM 6059-11型直流毫伏信号输入隔离器(1入1出)为卡装式结构,PC/ABS材质机壳。内部电路功能模块化嵌入式设计,精密元器件和混合集成电路。拔插式接线端子,可以带电拔插。

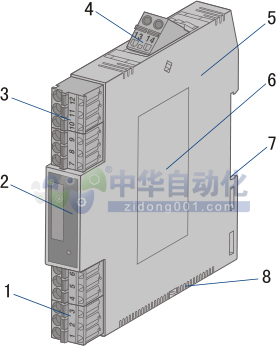

产品结构立体图
YUTONG INSTRUMENTS+TM 6059-11型直流毫伏信号输入隔离器+使用说明1


1、接线端子:可拔插式接线端子插头,编号1 2 3 4 5 6;
2、仪表面板:面板上标注有产品型号代码,设置有电源指示灯;
3、接线端子:可拔插式接线端子插头,编号7 8 9 10 11 12;
4、电源接线端:直流电源供电接线端(13-/14+);
5、仪表壳体:PC/ABS材质壳体,仪表厚度16mm;
6、产品标签粘贴部位:PET材质标签,标注产品型号代码以及相关重要参数;
7、导轨安装卡扣:适合卡装在标准的35mmDIN导轨上;
8、透气散热孔:密集散热孔,通风对流设计,仪表长时间工作不发热。
分割线

安装方式

安装方式:
采用35mm标准DIN导轨卡式安装。
1、用户可根据实际需要采用垂直安装或水平安装;
2、安装时请注意卡位稳定、牢固,可密集安装。

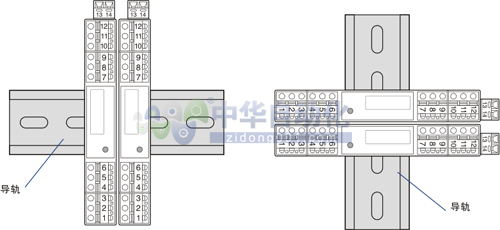

安装示意图如下:
!!!!YUTONG INSTRUMENTS+TM 6059-11型直流毫伏信号输入隔离器+安装方式1

安装环境要求:
应安装在安全场所。
1、符合技术规格所要求的环境温度范围和环境湿度范围;
2、周围环境中不得有强烈振动、冲击以及大电流和火花等电磁感应影响;
3、环境空气中应不含有对铬、镍、银镀层、有色金属及其合金起腐蚀作用的介质,以及易燃易爆的物质。

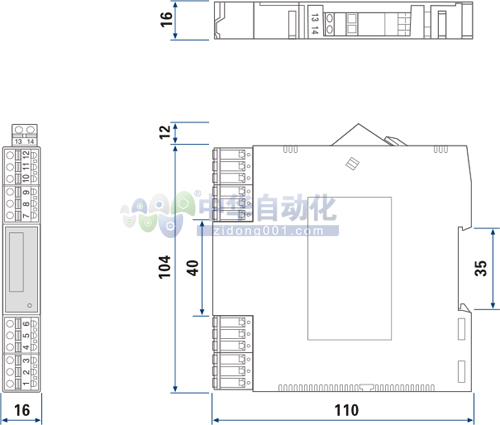

外形尺寸:
!!!!YUTONG INSTRUMENTS+TM 6059-11型直流毫伏信号输入隔离器+安装方式2
分割线

接线方式

接线时采用软铜截面积为0.5~2.5(mm2)的多束或单股电缆,端子接线通过自升压簧片式压紧连接。

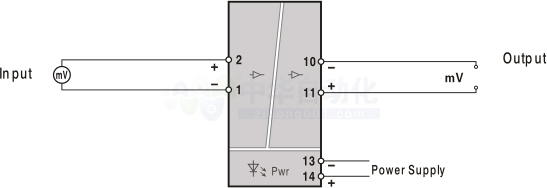

端子接线图如下:
!!!!YUTONG INSTRUMENTS+TM 6059-11型直流毫伏信号输入隔离器+接线方式1
