JCS系列防腐型超声波物位变送器，采用测量时间差的原理，测得物料高度。该产品为非接触测量仪表，有很强的抗干扰能力，安装、维护、使用非常方便，更适合于环境复杂的工业现场。它采用小功率、小盲区收发型专用超声波传感器，测量精度高，运行稳定，而且具有温度补偿功能。既可测量液体物料，也可测量固体物料。<br /><br />特点：<br />环境温度测量补偿；<br />高度、距离互换功能；<br />电流输出零点满度调整功能；<br />迁移量设置功能；<br />智能信号处理技术，可适应多种工作环境；<br />高亮、高清晰、低功耗液晶汉字显示；<br />按键设置，人机界面友好，易于操作；<br />过压及防雷保护设计，提高了设备的抗干扰能力；<br />直管螺纹结构，安装连接方便。

可广泛用于制造、电力、冶金、建材、化工、粮食、仓储、船舶、纺织、交通、勘探、食品加工等行业。

<br type="_moz" />

<br type="_moz" />

1、仓体的直径或物位变送器安装的管道直径不可太小，以免发射波被仓壁反射造成干扰。<br />2、在室内使用时，照明电路和灯具尽量不要安装得太接近物位变送器，建议距离大于2m。<br />3、接线时请在断电的状态下，并确保供电电压符合要求的情况下，依次接好黑线、红线、绿线，最后再给仪表上电。<br />4、在安装JCS-04，的时候，变送器和容器壁至少保持900mm 的距离。在安装JCS-08，JCS-10的时候，变送器和容器壁至少保持1500mm 距离。

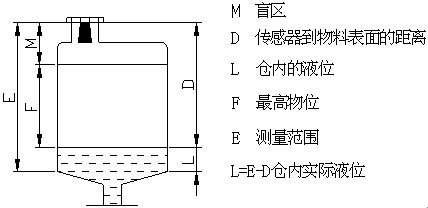

外形尺寸：<br /><img height="256" width="102" src="/UserFiles/Image/ColliHigh+JCS系列超声波物位变送器+安装方式1.jpg" alt="!!!!!!ColliHigh+JCS系列超声波物位变送器+安装方式1" /><br /><img height="287" width="148" src="/UserFiles/Image/ColliHigh+JCS系列超声波物位变送器+安装方式2.jpg" alt="!!!!!!ColliHigh+JCS系列超声波物位变送器+安装方式2" /><br /><br />物位计安装<br />JCS系列物位变送器要保证其声波通道畅通且与液面垂直，其传感器表面到预计最高液位的距离不低于盲区值。<br />螺纹连接：直管螺纹G2 1/4；<br />法兰连接：根据客户的具体要求而定。<br /><br />1、液体仓中的安装<br />变送器不要安装在入料口上方，高度应高于溢流口，并和入料口仓壁保持一定的距离。<br /><img height="184" width="217" src="/UserFiles/Image/ColliHigh+JCS系列超声波物位变送器+安装方式3.jpg" alt="!!!!!!ColliHigh+JCS系列超声波物位变送器+安装方式3" /><br /><br />2、固体仓中的安装<br />物位变送器应对着入料口方向，保持和仓壁一定的距离，并尽可能选择一个与放料或入料时物料形成的凹凸面垂直的角度，以保证测量的准确性，超声波辐射方向应避免穿过料流；<br /><img height="195" width="106" src="/UserFiles/Image/ColliHigh+JCS系列超声波物位变送器+安装方式4.jpg" alt="!!!!!!ColliHigh+JCS系列超声波物位变送器+安装方式4" /><br /><br />不要把它安装在干扰反射波太强的地方(如仓内结构件造成的强反射)。<br /><img height="223" width="205" src="/UserFiles/Image/ColliHigh+JCS系列超声波物位变送器+安装方式5.jpg" alt="!!!!!!ColliHigh+JCS系列超声波物位变送器+安装方式5" /><br /><br />3、盲区 <br />最高贮料表面不得超过盲区，否则将无法准确测量。初始安装时要对物料可能到达的最高位置进行估计，使变送器的发声面与最高物料表面的距离大于盲区值，从而保证在整个物料变化范围内都能准确测量。<br /><img height="208" width="428" src="/UserFiles/Image/ColliHigh+JCS系列超声波物位变送器+安装方式6.jpg" alt="!!!!!!ColliHigh+JCS系列超声波物位变送器+安装方式6" />

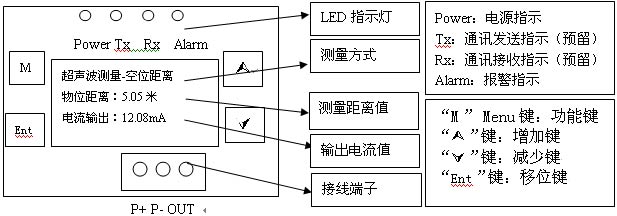

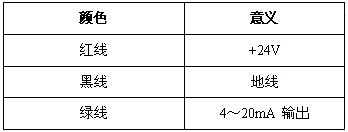

JCS系列超声物位计，内部的接线端子如下图：<br /><img src="/UserFiles/Image/ColliHigh+JCS系列超声波物位变送器+接线方式1.jpg" alt="!!!!!!ColliHigh+JCS系列超声波物位变送器+接线方式1" /><br /><br />为方便用户接线，每台设备都提供有1米的引线，引线共有3跟线，已经与连线端子相连，表示的意义如下：<br /><img height="132" width="348" src="/UserFiles/Image/ColliHigh+JCS系列超声波物位变送器+接线方式2(1).jpg" alt="!!!!!!ColliHigh+JCS系列超声波物位变送器+接线方式2" />
