JWB温度变送器，是一款电池供电，具有无线通讯功能的高精度智能型温度仪表。
128×64 分辨率的大点阵液晶显示现场数据；
电池供电，无需现场布线方便使用；
超低功耗设计，能够满足设备在现场使用 3 年以上；
无线通讯功能，可实现远端数据实时监测；
金属外壳，全密封设计，保证全天候无忧作业。

本产品主要应用领域是针对野外或配套供电环境不便的场合，如 输油，输 汽，供 暖等输送能源管道进行温度监测，实现信号无线远传，配合无线通讯接收模块使用，上位机可直接使用组态实时监测采集数据。

试运行

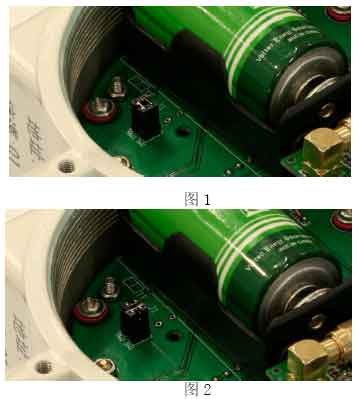

变送器电池断电：将后盖打开，无需拿掉电池，只需将变送器电路板背面的两个跳线帽如图连接。
图 1 跳线帽 SW1、SW2 横插为电池断开，
图 2 跳线帽 SW1、SW2 纵插为电池接通。


工作模式说明：
根据不同用户的使用方式不同，变送器可以设置以下两种不同的工作模式，以满足现场应用且最大限度降低功耗，从而延长电池的使用寿命。
持续工作模式
系统内部全部功能模块处于不间断连续工作状态，液晶实时显示温度值，此时无无线通讯；
后台工作模式
系统自动进入睡眠模式，平时液晶没有显示，用磁钢可以唤醒系统，显示温度值，按照设定时间无线通讯发送一次采集数据，功耗会更低，适用无人值守场合。

通讯参数设置说明：（无需开盖，使用无线手操器设置）
本地地址：为温度变送器的本地地址
远端地址：为温度变送器的服务器地址（接收模块地址）
通讯频段：可设置值为：00～15，同一口油井的接收端和发送端要设置同样的通讯频段，并且距离近的（200米内）不同油井之间要用不同的通讯频段，以免接收无效数据。
通讯间隔：无线通讯时间设定，设置为 001 时为 5 秒钟发送一次数据，其他值时“分钟”为单位。

安全说明
安装过程中应确保变送器过程连接牢固，方可加压测量；拆卸前应确保关掉被测介质的阀门使压力降至常压，方可拆卸，以免介质喷出发生事故。对于需要防爆的工作场合，待 旋紧后盖后方可安装至危险场合测量温度，避免在危险场合带电开盖操作，不正确的操作将会引起严重的人身伤害和重大的物质损失。

产品维修和故障排除
如果变送器出现故障，请与我公司的售后服务取得联系，确 认问题后需要把变送器寄回本公司维修时请附带以下信息：
现场环境描述；
故障现象；
测量介质以及其物理化学性质描述；
当变送器需要维修或校准时，请 在寄回前务必把残余的介质清理干净，特别是对人身健康有害的物质，如腐蚀性，有毒的，致癌的或具有辐射性的物质。

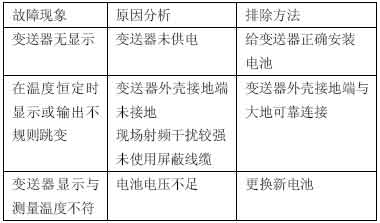

常见故障分析与排除


产品保养
只能使用中性的试剂清洗变送器，避 免使用带有腐蚀性的试剂清洗，如酸、碱性溶剂，家用洗涤剂等。

⒈当收到产品时请检查包装是否完好，并 核对变送器型号和规格是否与您选购的产品相符；
⒉若更换电池请先确认电池是否是能量型不可充电的C/ER26500 3.6V/8.5Ah 锂电池 ;严禁更换其它型号电池;
3.请保存好检定证书和合格证，维修时随同产品一同返回。
4.安装变送器时注意变送器的安装方向，应垂直水平面安装，天线和玻璃不能朝上方以免进水；
5.低温下，保证靠近变送器的被测介质（液体或气体）的流动性，即欲测介质的温度能够传送到温度变送器；
6.安装或拆卸时严禁直接拧变送器壳体，要用扳手拧螺纹上面的六方，避免变送器与壳体脱离；
7.客户不允许随意打开后盖，如特殊情况，装盖前一定要做好密封，拧紧后盖；
8.安装或拆卸时，避免天线受力；
9.为保证精度，大量程和小量程的变送器不能相互替代使用；
10.安装位置远离大量水汽和喷水，溅水管道口或井口。
11.爆炸危险场所严禁带电开盖；

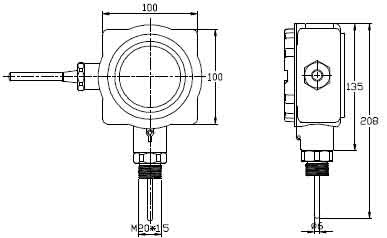

变送器尺寸


安装
保证变送器垂直于地面安装，安装过程中应使用扳手从变送器底部的六方螺帽处将变送器拧紧，避免直接旋动变送器上部。

过程连接
M20×1.5 螺纹(默认)；如需其它连接方式请联系客服400-672-8859

相关配件(需另购)
JWSK-C0C型无线通信接收模块(与JWB-CWPB型无线温度变送器搭配使用)
