RTD 和热电偶模块是为S7-200 CNCPU222 CN ， CPU224 CN ，CPU224XP CN 和CPU226 CN 设计的。

当这些模块安装在稳定的湿度环境中时，将提供最优性能。例如，对于EM231 CN 热电偶模块，具有特殊的冷端补偿电路，该电路测量模块连接器上的温度，并适当改变测量值以补偿参考温度与模块温度之间的温度差。如果在EM231 CN 热电偶模块安装区域的环境温度迅速地变化，则会产生额外的误差。

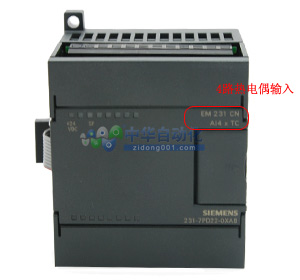

EM231 CN 热电偶模块提供一个方便的，隔离的接口，用于七种热电偶类型：J，K，E，N，S，T，和R 型。

它允许S7-200 CN 连接微小的模拟量信号，±80mV 范围。用户必须用DIP 开关来选择热电偶的类型，断线检查，测量单位，冷端补偿和开路故障方向。所有连到模块上的热电偶必须是相同类型。

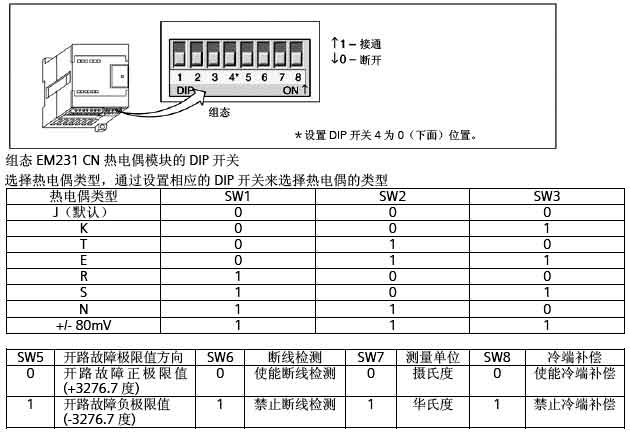

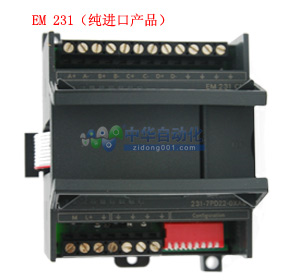

组态DIP 开关位于模块的下部，如图所示。为了使DIP 开关设置起作用，用户需要给PLC和/或用户的电源断电再通电。
