西门子 SIEMENS 6ES7 222-1HF22-0XA8型数字量输出模块 EM222 DO 8，继电器
输出：继电器输出额定负载电压L₊/L1：24V DC/24V～230V AC 允许范围：5～30V DC，20～250V AC 隔离：继电器 “1”信号输出电流总和：40℃、55℃：2.0A “0”信号输出电流总和：0mA 输出电流总和：8A 2个相邻输出电流总和：4A 阻性负载：2A 感性负载：2A 灯负载：30/200W(DC/AC) 接点寿命：机械寿命:10×10⁶;额定负载电压时：100000 从背板总线(5V DC)时功率损耗：40mA 从传感器电源或外部电源(24V DC)时功率损耗：72mA 重量：170g

产品型号：: 6ES7 222-1HF22-0XA8型数字量输出模块

价格：: 价格波动，请询价编号：AS01E0300280001

货期：: 8周查询配送方式

运费：: 标准快递方式：快递标准费用
货到付款方式：快递标准费用+服务费查看运费规则

输出：

额定负载电压L₊/L1：24V DC/24V～230V AC
允许范围：5～30V DC，20～250V AC
隔离：继电器
“1”信号输出电流总和：40℃、55℃：2.0A
“0”信号输出电流总和：0mA
输出电流总和：8A
2个相邻输出电流总和：4A
阻性负载：2A
感性负载：2A
灯负载：30/200W(DC/AC)
接点寿命：机械寿命:10×10⁶;额定负载电压时：100000
从背板总线(5V DC)时功率损耗：40mA
从传感器电源或外部电源(24V DC)时功率损耗：72mA
重量：170g

更多选型

如您需要多个型号商品一起下单，可以尝试多商品报价下单功能

同系列常用商品

型号	主要参数	价格	货期	购买
6ES7 222-1BF22-0XA8型数字量输出模块 EM222 DO 8，DC 24V	输出：DC 输出额定负载电压L₊/L1：24V DC 允许范围：20.4~28.8V DC “1”信号(最小)输出电压：20V DC 隔离：光耦 “1”信号输出电流总和：40℃、55℃：0.75A “0”信号输出电流总和：10μA 输出电流总和：40℃、55℃(水平安装)：3.0A 2个相邻输出电流总和：40℃、55℃(水平安装)：0.75A 阻性负载：0.75A 感性负载：0.75A 灯负载：5W 从背板总线(5V DC)时功率损耗：50mA 重量：150g	价格波动	8周

推荐套装

商品详情
规格参数
购买咨询
商品评价

型号：6ES7 222-1HF22-0XA8型数字量输出模块

参数：输出：继电器输出额定负载电压L₊/L1：24V DC/24V～230V AC 允许范围：5～30V DC，20～250V AC 隔离：继电器 “1”信号输出电流总和：40℃、55℃：2.0A “0”信号输出电流总和：0mA 输出电流总和：8A 2个相邻输出电流总和：4A 阻性负载：2A 感性负载：2A 灯负载：30/200W(DC/AC) 接点寿命：机械寿命:10×10⁶;额定负载电压时：100000 从背板总线(5V DC)时功率损耗：40mA 从传感器电源或外部电源(24V DC)时功率损耗：72mA 重量：170g

品牌：西门子

订购指南

1、请您在订购前确定好是需要西门子中国南京公司生产的，还是原装进口的，西门子原装的产品订货号末数是“0”，西门子中国南京公司生产的产品订货号末数是“8”，6ES7 222-1HF22-0XA8是西门子中国南京公司生产的。

2、请您在订购前确定好数字量模块的类型，是单输入、单输出或者是输入/输出混合型，6ES7 222-1HF22-0XA8是单输出模块，8继电器输出。

3、如果您是初次使用PLC记得同时订购编程下载电缆，数量不用多，1条就够用。西门子原装下载线缆有USB和串口两种，使用时不需要安装驱动。

4、为了方便您的使用，如果您有需求，中华自动化会免费赠送您学习光盘一张，内含S7-200产品相关学习资料。

5、中华自动化S7-200 CPU、数字量模块、模拟量模块、配件均备有大量现货，您可以参照PLC专栏、首页专题、公告或活动来获取最优惠的信息。

产品特色

6ES7 222-1HF22-0XA8型数字量输出模块：单输出模块，8继电器输出，西门子中国南京公司生产

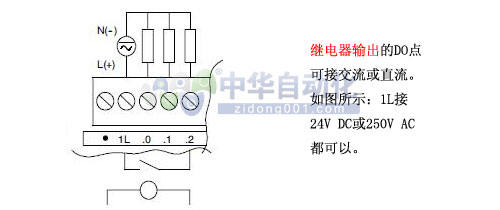

6ES7 222-1HF22-0XA8型数字量输出模块接线方式：

6ES7 222-1HF22-0XA8型数字量输出模块：原装正品展示

使用注意事项

请您注意5V电源和24VDC电源的消耗，确保S7-200数字量模块的5V/24VDC电源消耗总和，以保证其不超过CPU 5V/24VDC电源供应能力。

S7-200 CN系列产品背景

S7-200 CN系列产品是由中国南京的西门子（南京）数控有限公司生产的，它是 1996 年德国西门子股份公司/西门子（中国）有限公司与中国北方工业集团公司共同成立的合资公司。

S7-200 CN商品型号的最后一位是“8”，而SIMATIC S7-200产品的最后一位是“0”， S7-200CN（中国产）相比SIMATIC S7-200（德国产）在中国市场更具竞争力，本地化的生产不仅大大降低了产品成本优势，更重要的是专业的本地化研发能够更加贴中国用户，为中国用户的需求提供快速的响应。

了解S7-200数字量模块

S7-200数字量模块是S7-200 CPU模块的扩展模块。当CPU模块集成的数字量I/O点数或I/O信号不能满足实际应用需求时，可考虑增加S7-200数字量模块。

S7-200数字量模块有进口与国产两种类型。进口与国产模块在功能上没有区别，并且在一个S7-200系统中可以混合使用。

按照模块的功能可分为三类：单输入、单输出、输入/输出混合型。

选型指南

S7-200单输出数字量模块选型指南

中华自动化自控配套服务介绍

欢迎订购我们的服务套餐，详情请参阅中华自动化自控服务配套专区或者拨打400-672-8859与我们联系。

订购流程

购买必读


	中华自动化网上商城所有售出的品牌PLC商品均来自品牌厂家，均有原厂的封条，保证是正品行货。商品页品牌描述、订单中商品品牌和品质信息与真实发货货品严格保持一致，不会出现仿冒品、翻新品、返修品。您订购时敬可放心！

中华自动化网上商城所有PLC类商品的会员售价都是明码实价，均含增值税，是真实的成交价格,因此中华自动化网上商城不支持商品议价。用户可以将我们的价格进行任何方式的比价然后确定购买意向。如果对价格仍然觉得难以接受，您只能另寻他径了。中华自动化网上商城所有商品均赠送积分，您可以用积分在积分商城兑换您喜欢的礼品，也可以花费少量积分参与抽奖，有机会抽得大奖。


	中华自动化网上商城所有商品都明确标有货期，标现货的商品在您付完款之后，我们一般当日发货,最晚第二个工作日就能发货。如果出现大额订单将库存出清的情况，我们需要1-2天来进行补充库存，此时在3个工作日内就能发货，届时我们客服会及时通知您。

中华自动化网上商城支持第三方担保支付，目前支持支付宝和微信，您能在收到货之后放款，保证您的款项安全；如果您没有支付宝和微信账号，用任何普通银行卡也可以完成支付；采用银行汇款方式支付的客户，汇款完成后底单以传真（010-82894884）形式发送给我们；上门自提的也支持现金付款。（查询在线支付详情）

中华自动化网上商城的商品如果没有参与免运费活动，电子订单中会自动加收运费，在订单确认阶段运费额可能会根据实际重量而有所调整。如果是免运费活动商品下单时系统没有自动免除该部分运费，别急，客服会在确认阶段为您进行免运费操作。标准是3kg和3kg以下的商品20元，超过3kg每公斤加收8元。全国（除新疆、西藏外）运费都按此标准执行。新疆、西藏客户在订单确认阶段，客服会根据实际运输方式给出具体运费。查看运费规则采用货到付款的订单运费中将透明加收快递公司收取的代售服务手续费（非商城加收）。


	中华自动化网上商城默认快递是韵达，还支持顺丰、全峰、速尔、飞康达、中通、申通、EMS等快递方式；货到付款支持顺丰和EMS，如果没有特殊注明，货到付款默认走顺丰快递，顺丰不到的地区走EMS。查询快递

一般情况下，我们下午4点前确认（如何确认已付款）您已经付款的订单就能在当天安排发货，4点后确认的，在下一工作日发货；货到付款的订单确认时间在上午11点前将安排在当日发货，11点后确认的将安排在在下一工作日发货。如果出现货品暂时出空的情况，我们会有1-2天的补货时间，届时我们客服会联系您。所有的发货状态,物流单号查询，您均可以登录您的中华自动化账号，在我的订单里即时查看。

中华自动化网上商城所售商品均是含税价。如果开普通发票，您需要在订单确认页面填写抬头信息；如果您需要开增值税发票，就需要提交（如何提交？）公司的相关资质证明（资质证明包含哪些资料？）。中华自动化网上商城所有的发票金额均与订单金额吻合（含运费），不支持多开。月底跨月交接时间段内,发票有可能以快递形式与货品分开发送。

如何购买？请您--


如果您觉得这款商品满足您的需求，价格也合适，那么您就可以直接网上购买这款商品。没有注册也不用着急，点击页面上的加入购物车或者立即购买，在确认订单信息的时候填入您使用的邮箱即可完成订购流程，无需事先注册。完成订购之后中华自动化网上商城就为您自动生成了一个账号，账户名为您的邮箱地址，密码为您填写的手机号码或者固定电话号码（不含区号和分机号）。		中华自动化网上商城支持网上直接生成合同，网页中下单后在订单详情页面找到生成合同的按钮，点击即可生成。页面打印后盖章回传（传真：010-82894884）即可生效。		每次直接网上订购的订单完成交易流程后，中华自动化网上商城都会赠送您的账户一定量的积分。积分可以在积分商城兑换礼品，也可以兑换奖券参加抽奖试试运气。需要注意的是，如果您要消费积分，必须要经过邮箱验证。登陆您的注册邮箱，找到中华自动化网上商城发送的邮件，根据提示激活之后就可以消费积分了。		遇到任何技术或者购买过程中的问题都可以点击页面右上角的“我要留言”来咨询我们的客服，我们的客服会在工作时间为您网上解答难题。

商品页的价格已含税

系统通用指标
I/O 端子排	可拆卸
输出点数	8
每组点数	4
短路保护	外部提供
电缆长度	非屏蔽：150 米；屏蔽：500 米
功耗(典型值)	2W
尺寸(W×H×D)	45×80×62mm

购买必读

特价商品：: 所有特价商品，不能使用自动化购物券

售后服务：: 本产品全国联保，享受三包服务，质保期为：1年质保。
如因质量问题或故障，凭厂商维修中心或特约维修点的质量检测证明，享受7日内退货，15日内换货，15日以上在质保期内享受免费保修等三包服务。

系列简介及说明

数字量扩展模块为使用除了本机集成的数字量输入/输出点外更多的输入/输出提供了途径。
用户使用该模块有下列优势：
最佳适应性
用户可分别对PLC 及任何扩展模块的混合体进行组态以满足应用的实际要求，同时节约不必要的投资费用。可提供8、16 和32 个输入/输出点的模块供使用。

灵活性
很容易地扩展I/O 点数。当用应范围扩大，需要更多输入/输出点数时，PLC 可以增加扩展模块，即可以增加I/O 点数。

模块类型S7-200 CN PLC 系列目前总共可以提供3 大类，共10 种数字量输入输出扩展模块。
输出扩展模块EM 222 CN 有2 种类型，包括： 8 点24V DC 输出型，8 点继电器输出型。

安装方式

EM 222 CN 数字量输出模块安装方式

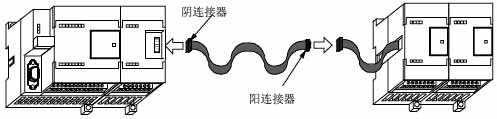

扩展模块具有与基本单元相同的设计特点，S7-200 CN PLC的扩展模块种类很多，固定方式与CPU 相同。如果需要扩展模块较多时，模块连接起来会过长，这时可以使用扩展转接电缆重叠排布。

在标准导轨上安装模块卡装在紧挨CPU 右侧的导轨上，通过总线连接电缆与CPU 互相连接。

直接安装
安装固定螺孔便于用螺钉将模块安装在墙上。模块装在CPU右边相互之间用总线连接电缆连接。这种安装方式建议在剧烈振动的情况下使用。

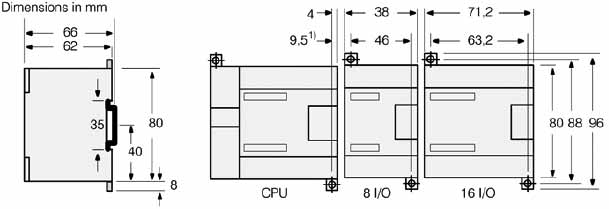

S7-200 CN 系列PLC 的扩展模块尺寸图
EM 222 CN 数字量输出模块安装方式
1)当用M4 螺钉安装在开关柜中，模板间的最小距离

接线方式

EM 222 CN 数字输出8×24V DC 连接端子图（6ES7 222-1BF22-0XA8）
EM 222 CN 数字量输出模块接线方式

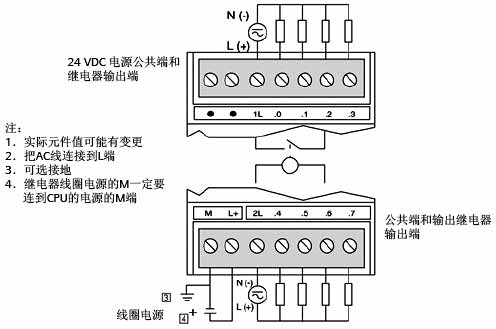

EM 222 CN 数字输出8×24V 继电器连接端子图（6ES7 222-1HF22-0XA8）
EM 222 CN 数字量输出模块接线方式
