型号:UT39A型数字万用表
参数:万用表类型:39A:2μF 直流电压 :量程:200mV/2V/20V/200V/1000V;基本精度:±(0.5%+1) 交流电压:量程:2V/20V/200V/750V ;基本精度:±(0.8%+3) 直流电流 :量程:20μA/200μA/2mA/20mA/200mA/10A;基本精度:±(0.8%+1) 交流电流:量程:200μA/20mA/200mA/10A ;基本精度:±(1%+3) 电阻:量程:200Ω/2kΩ/20kΩ/200kΩ/2MΩ/200MΩ;基本精度:±(0.8%+1) 电容:量程:2μF;基本精度:±(4%+3) 最大显示:1999
品牌:优利德
商品描述
系列简介及说明
UT39系列新型数字万用表手动切换量程,全量程过载保护和独特的外观设计,使之成为性能更为优越的电工仪表。
此系列有UT39A,UT39B,UT39C,UT39E四款产品,它们都可以测量交直流电压、电流、电阻、电容。
不同的是:
UT39B较之UT39A测量电容的档位多;
UT39C增加了温度测量功能;
UT39E增加了频率测量功能。
UT39A/UT39B/UT39C最大显示:1999;UT39E最大显示:19999。
使用说明

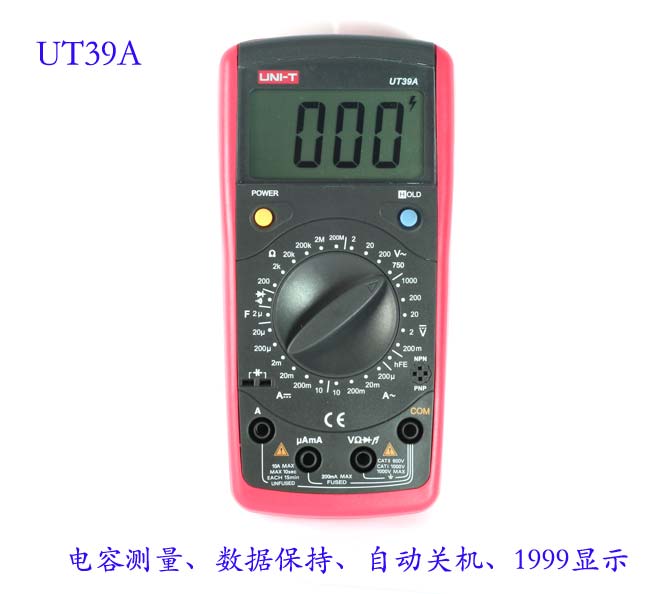

外表结构:
1.LCD显示器
2.数据保持选择按键
3.晶体管放大倍数测试输入座
4.公共输入端
5.其余测量输入端
6.mA测量输入端
7.20A/10A电流输入端
8.电容测试座
9.量程开关
10.电源开关
按键功能及自动关机:
1.电源开关按键
当黄色“POWER”键被按下时,仪表电源即被接通;黄色“POWER”键处于弹起状态时,仪表电源即被关闭。
2.自动关机
仪表工作约15分钟左右,电源将自动切断,仪表进入休眠状态,此时仪表约消耗10μA的电流。当仪表自动关机后,若要重新开启电源,则请重复按动电源开关两次。
3.数据保持显示
按下蓝色“HOLD”键,仪表LCD上保持显示当前测量值,再次按一下该键则退出数据保持显示功能。
注意事项
仪表严格遵循GB4793.1电子测量仪器安全要求以及安全标准IEC61010进行设计和生产,符合双重绝缘、过电压标准(CATⅠ1000V、CATⅡ600V)和污染等级2的安全标准。使用前请仔细阅读此说明书,并遵循其使用说明,否则可能会削弱或失去仪表为您提供的保护能力。
1.使用前应检查仪表及表笔,谨防任何损坏或不正常现象。如发现任何异常情况,如表笔裸露、机壳破裂、或者您认为仪表已无法正常工作,请勿再使用仪表。
2.表笔破损必须更换,并换上同样型号或相同电气规格的表笔。在使用表笔时,您的手指必须放在表笔手指保护环之后。
3.不要在仪表终端及接地之间施加1000V以上的电压,以防电击和损坏仪表。
4.当仪表在60V直流电压或30V交流有效值电压下工作时,应多加小心,此时会有电击的危险。
5.后壳没有盖好前严禁使用仪表,否则有电击的危险。
6.更换保险丝或电池时,在打开后壳或电池盖前应将表笔与被测量电路断开,并关闭仪表电源。仪表长期不用时,应取出电池。
7.必须使用同类标称规格的快速反应保险丝更换已损坏的保险丝。
8.应将仪表置于正确的档位进行测量,严禁在测量进行中转换档位,以防损坏仪表。
9.不允许使用电流测试端子或在电流档去测试电压。
10.被测信号不允许超过规定的极限值,以防电击和损坏仪表。
11.请勿随意改变仪表内部接线,以免损坏仪表和危及安全。
12.电量不足时,应及时更换电池,以确保测量精度。
13.不要在高温,高湿环境中使用,尤其不要在潮湿环境中存放仪表,受潮后仪表性能可能变劣。
14.维护保养请使用湿布和温和的清洁剂清洁仪表外壳,不要使用研磨剂。
