JCS系列大量程超声波物位变送器，采用测量时间差的原理，测得物料高度。该产品为非接触测量仪表，有很强的抗干扰能力，安装、维护、使用非常方便，更适合于环境复杂的工业现场。它采用小功率、小盲区收发型专用超声波传感器，测量精度高，运行稳定，而且具有温度补偿功能。既可测量液体物料，也可测量固体物料。

特点：
环境温度测量补偿；
高度、距离互换功能；
电流输出零点满度调整功能；
迁移量设置功能；
智能信号处理技术，可适应多种工作环境；
高亮、高清晰、低功耗液晶汉字显示；
按键设置，人机界面友好，易于操作；
过压及防雷保护设计，提高了设备的抗干扰能力；
直管螺纹结构，安装连接方便。

可广泛用于制造、电力、冶金、建材、化工、粮食、仓储、船舶、纺织、交通、勘探、食品加工等行业。

罐体安装位置
在安装JCS-04的时候，变送器和容器壁至少保持900mm 的距离；在安装JCS-08，JCS-10的时候，变送器和容器壁至少保持1500mm 距离。

容器接管
容器接管的长度必须保证传感器探头伸出接管至少10mm。
在介质的反射特性好的情况下，容器接管直径较大时，接管长度可略长于换能器。推荐d≥h。在这种情况下，接管末端必须平滑，没有毛刺，尽可能将接管未端磨圆。
在被测介质反射特性不好，或者料位较高有可能进入测盲区，因而必须提高接管安装位置时，可选用喇叭型导波管安装方式，以增大信号的方向性，减小接管对测量的影响。

搅拌
当罐中有搅拌时，变送器安装尽量远离搅拌器。若由于搅拌产生泡沫或翻起波浪，则应使用导波管安装方式。

泡沫
由于入料、搅拌或容器内其他过程处理，会在某些液体介质表面形成泡沫，衰减发射信号。如果泡沫造成测量误差，应该将传感器安装在导波管内。

气流
如果容器内有很强的气流，例如：室外安装，而且风很大，或容器内有空气涡流，应将传感器安装在导波管内。

导波管安装
使用导波管安装(导波管或旁通管)，可以避免容器内障碍物、泡沫和空气涡流对测量的影响。
如果JCS系列超声波物位计安装在导波管内行测量，导波管的直径只要大于换能器(探头)的外径即可。在连接导波管的时候，必须防止大的裂缝和焊缝。另外，通气孔的直径在5～10mm之间。测量粘附性介质或者被测液体中有悬浮物时，不能使用导波管安装。

1、仓体的直径或物位变送器安装的管道直径不可太小，以免发射波被仓壁反射造成干扰。
2、在室内使用时，照明电路和灯具尽量不要安装得太接近物位变送器，建议距离大于2m。

外形尺寸：



安装方式：
JCS大量程超声波物位的安装方式大致有两种：
直接安装

借助于安装支架安装


物位计安装
JCS系列物位变送器要保证其声波通道畅通且与液面垂直，其传感器表面到预计最高液位的距离不低于盲区值。
1：液体仓中的安装
变送器不要安装在入料口上方，高度应高于溢流口，并和入料口仓壁保持一定的距离。


2：固体仓中的安装
物位变送器应对着入料口方向，保持和仓壁一定的距离，并尽可能选择一个与放料或入料时物料形成的凹凸面垂直的角度，以保证测量的准确性，超声波辐射方向应避免穿过料流，

不要把它安装在干扰反射波太强的地方(如仓内结构件造成的强反射)


3：盲区
最高贮料表面不得超过盲区，否则将无法准确测量。初始安装时要对物料可能到达的最高位置进行估计，使变送器的发声面与最高物料表面的距离大于盲区值，从而保证在整个物料变化范围内都能准确测量。

M：盲区
D：传感器到物料表面的距离
L：仓位的液位
F：最高物位
E：测量范围
L=E-D：仓内实际液位

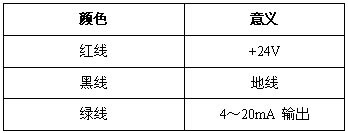

JCS系列超声物位计，内部的接线端子如下图，为方便用户接线，每台设备都提供有1米的引线，引线共有3跟线，已经与连线端子相连，表示的意义如下：


请在断电的状态下，并确保供电电压符合要求的情况下，依次接好黑线、红线、绿线，最后再给仪表上电。
