型号:6ES7 453-3AH00-0AE0型定位模板
参数:
品牌:西门子
系列简介及说明
定位模板,用于驱动伺服和/或步进电机以控制高时钟脉冲率的机械运动
用于简单的点对点定位任务到复杂的模型加工
能控制最多三个彼此独立的电机
系列用途
FM 453是智能的三通道模板,用于宽范围的各种伺服和/或步进电机的定位任务。
它能完成任何定位控制,从简单的点对点定位到需要快速响应、高精确度和高速度的复杂模型的加工等。
它为高时钟脉冲率的机械和多轴机械的定位提供了理想的解决方案。
FM 453可控制最多三个独立的伺服和/或步进电机,例如进给,调节,设置和传送轴(线性和回转轴)。
用于:
• 机床,印刷机械,造纸机械,纺织和包装机械
• 搬运,装载和安装任务的设备
使用说明
工作原理
必须先完成以下的准备步骤:
• 机械和电子的相互匹配:这很容易做到,只要使用供货范围内的组态包,其中的组态软件可用来输入机械数据。
• 规定移动路径:用于简单的点对点定位;使用CPU规定终点位置和移动速度;更复杂的任务;
或者使用编程器,或者用示教方式,按DIN 66025标准,用参数化屏幕格式建立运动程序。
参数化数据存储在FM 453内(有保持功能),它包括:
• 机械数据
• 刀具补偿数据
• 运动程序
• 增量大小
FM 453实现了轴的精确定位。驱动接口用以控制电机:
• 伺服电机:-10~+10V
• 步进电机:脉冲/方向
编码器(SSI或增量型)发出实际轴位置的信号。步进电机的运行也可不用编码器。
功能
定位功能,例如:
• 调整:触摸按键就能使轴移动(点动模式)
• 增量模式:沿着早已在表中登记的路径使轴移动(例如初始启动时)
• MDI(手动数据输入)和运行中的MDI:可以按所需的速度在所需的位置定位
• 自动:连续块/单个块的控制;运行于复杂的定位路径:连续或步进,前进或后退
特殊功能,例如:
• 长度测量
• 通过FM 453的高速输入使定位运动开始和停止
• 变化率的限制
• 在运行时设置实际值
选型指南
除FM 453外,定位控制系统还包括下列重要的部件:负载部分、S7-400 CPU、编程器和操作员面板。
各种部件完成的任务如下:
FM 453:最多为三个伺服电机和/或步进电机的定位。
SIMODRIVE 611A/SIMOSTEP:伺服/步进电机的功率控制器。
S7-400 CPU:顺序控制、启动和停止定位动作。
编程器:STEP 7编程、用集成在STEP 7中的屏幕格式对FM 453进行参数化设置、测试和启动。
操作员面板:人-机接口、故障诊断。

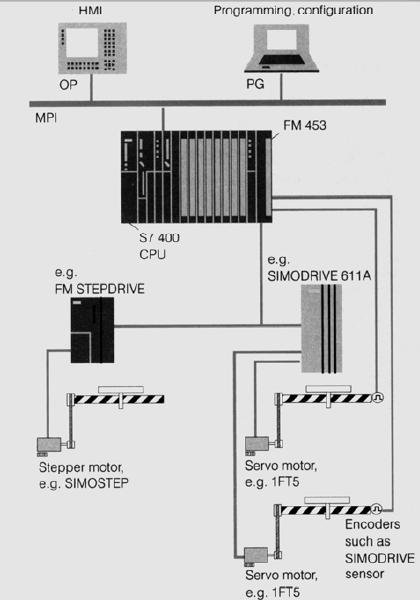

用FM 453进行定位控制的典型配置
