SM 1231 RTD模拟量信号模块可测量连接到模块输入的电阻值。该值可以是温度，也可以是电阻。如果是电阻，额定量程的满刻度值将是十进制数27648；如果是温度，则将度数乘 10 得到该值(例如，25.3 度将报告为十进制数 253)。SM 1231 RTD模块支持采用 2 线、3 线和 4 线方式连接到传感器电阻进行测量。

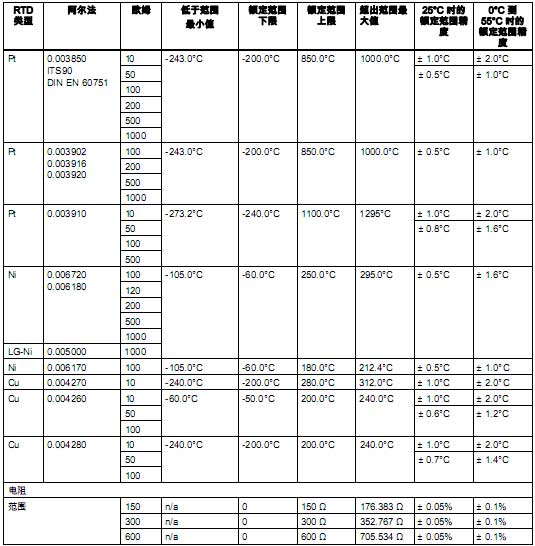

SM 1231 RTD 传感器选型表
下表给出了 1231 RTD 信号模块支持的各种传感器的测量范围和精度。

对于没有连接传感器的激活通道，模块将报告 32767。如果还启用了开路检测，模块将使相应的红色 LED 闪烁。
对于其它值较低的电阻使用 500 Ω 和 1000 Ω RTD 范围时，误差可能增加到指定误差的两倍。
若使用 4 线连接，对于 10 Ω RTD 范围，将得到最高精度。
2线模式的连接线电阻会导致传感器读数误差，因此无法保证精度。

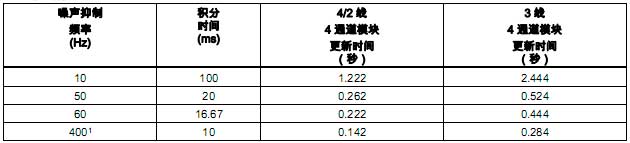

滤波器选型表

在选择 400 Hz 滤波器时，要维持模块的分辨率和精度，积分时间应为 10 ms。该滤波器还有抑制 100 Hz 和 200 Hz 噪声的效果。

对 RTD 模块上电后，模块将对模数转换器执行内部校准。在此期间，模块将报告每个通道的值为 32767，直到相应通道出现有效值为止。PLC 程序可能需要考虑这段初始化时间。

1、20.4 到 28.8 VDC(2 类受限制电源，或 CPU 模块提供的传感器电源)；
2、上溢、下溢和低压诊断报警信息将以模拟数据值的形式报告，即使在模块组态中禁用这些报警也会如此；
3、对于电阻，始终会禁用范围下溢检测；
4、如果断线报警已禁用，但传感器接线存在开路情况，则模块可能会报告随机值。

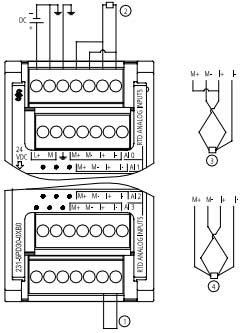

① 环接未使用的 RTD 输入
② 2 线制 RTD
③ 3 线制 RTD
④ 4 线制 RTD
