MICROMASTER 420变频器用于驱动普通应用对象的情况下，只要对它进行简单的组态，就可以满足您对特定传动系统的控制要求。在功率较小时，单相电源和三相电源都可以作为MICROMASTER 420变频器的供电电源,而且，由于变频器采用的是模块化设计，您可以选用各种选件，非常方便地对传动装置进行扩展，从而实现多种标准功能。所以，这种变频器是在常规情况下通用的。MICROMASTER 420变频器还有其他一些特点，例如,插入式模板和不用螺丝的接线端子，它们在插入、拔出、接线和拆线时都非常方便，变频器的配置真的就像孩子玩游戏一样。

产品特点：
结构紧凑，体积小；
便于安装；
多用途的输入和输出；
FCC(磁通电流控制)控制功能保证驱动系统具有很高的控制品质,即使是在负载出现变化时也是这样；
有多种调试方法：可以用操作面板进行调试，也可以通过免费提供的软件调试工具进行调试；
模块化系统，可用选件加以扩展；
可对加速和减速时间进行设置(0-650秒)；
复合制动功能可实现可控的快速制动；
允许设置4个跳转频率，可以在驱动系统出现谐振时把机械所受的应力降低到最小；
自动再起动功能增加了设备的利用率；
当变频器与正在转动的电动机接通时，电动机所受的冲击应力最小(捕捉再起动功能)；
可以接入IT网络中使用；
内置的各种保护和过载保护功能

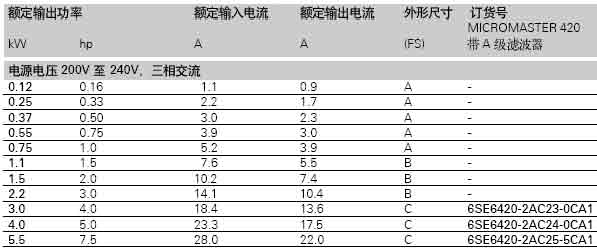

变频器具有多种型号，可供用户选用MICROMASTER 420通用型变频器，优点很多，性能卓越。

机械结构特点：
模块化设计；
工作温度-100℃～+50℃；
紧凑型结构，单位空间内的变频器kw数高；
电缆连接方便，电源和电动机接线相互隔离，达到最佳的电磁兼容性效果；
操作板可以与变频器分离安装；
控制端子的连接不用螺丝；

控制性能特点：
最新的IGBT技术；
数字的微处理器控制；
磁通电流控制(FCC)，可以改善动态响应特性，优化电动机的控制；
线性v/f控制；
平方v/f控制；
多点v/f特性(可编程的v/f特性)；
捕捉再起动；
滑差补偿；
在电源消失或故障以后自动再起动功能；
用于简单过程控制的内置PI控制器；
可编程的加速度/减速度斜坡函数，0秒至650秒；
斜坡起始段和结束段的平滑功能；
快速电流限制(FCL)功能，避免运行中不应有的跳闸；
快速的，可重复的数字输入响应时间；
采用高分辨率的10位二进制模拟输入，实现速度的精调；
复合制动，实现快速而可控的制动；
具有4个跳转频率；
可拆卸的“Y”形接线电容器，可用于IT(中性点不接地)供电电源(供电电源中性点不接地时，“y”形接线电容器必须被拆除，并安装输出电抗器)；

保护特点：
过载能力为150％额定负载电流，持续时间60秒，间隔周期5分钟；
过电压/欠电压保护；
变频器过温保护；
采用PTC，通过数字输入端接入的电动机过热保护(可以带有辅助控制回路)；
接地故障保护；
短路保护；
I²t电动机过热保护；
电动机堵转保护；
防止失速；
参数连锁。

可作为传送带系统、物料运输系统、水泵、风机、机械加工设备的传动装置。

C型箱体尺寸变频器


安装钻孔图

固定件:
M5螺杆4个
M5螺帽4个
M5垫圈4个
或用揿扭接头安装到DIN轨道上。
安装时的旋紧力矩为3.0Nm
安装时上部和下部都要求留有至少100mm的通风间隙

带有密封盖的C型箱体尺寸变频器

装有通讯模块时，安装深度要增加23mm(0.91英寸)
所有尺寸的单位都是mm(括号内尺寸的单位是：英寸)

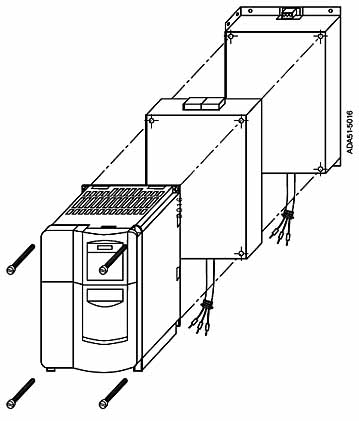

变频器和进口选件的组装图


例：变频器，电抗器和滤波器的组装图

如果需要增加附件，它们必须安装在侧面。

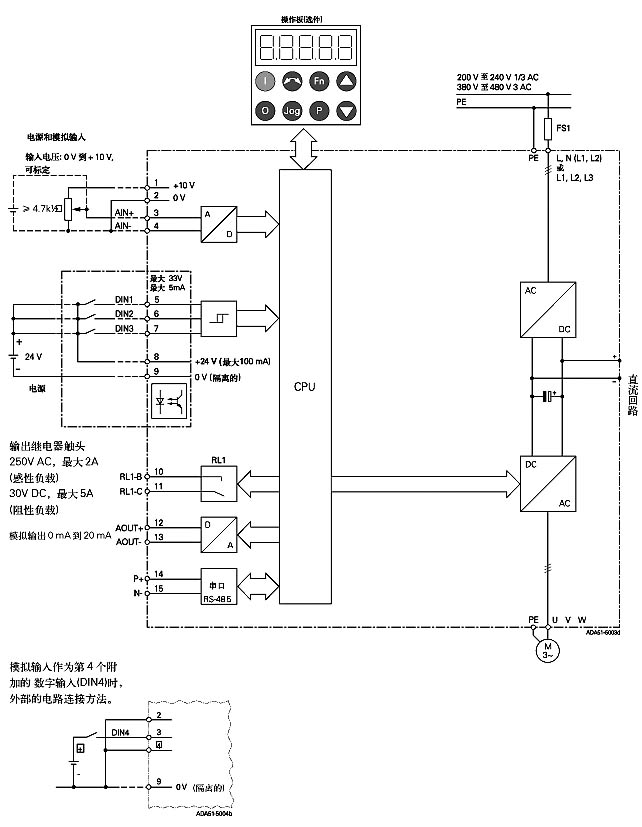

电路简图
