起重电阻器是一个制动电阻器，通过分散制动能量，可使ATV 71变频器在制动至静止时或在减速制动期间运行。
它能够获得最大瞬时制动转矩。
电阻器设计用于在机柜外部安装，但不禁止自然冷却。绝对不能堵塞进风口与出风口。空气必须经过防尘、防腐蚀以及防冷凝处理。

垂直运动机械，快速循环机械，大惯量机械。

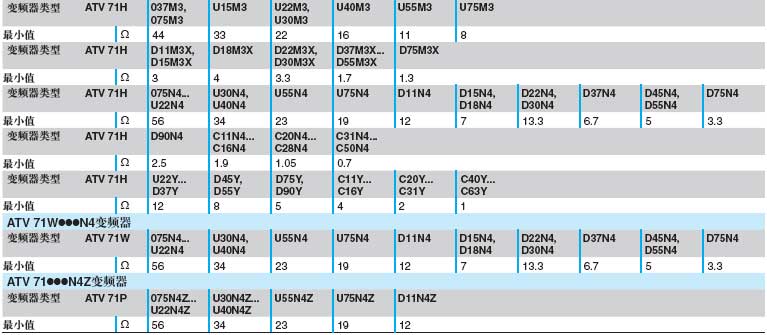

要与ATV 71变频器连接的电阻器的最小欧姆值，在20℃时
ATV 71H***M3、ATV 71H***M3X、ATV 71H***N4与ATV 71H***Y变频器

(2) 最小欧姆值是在温度为20℃时确定的。在温度低于20℃的环境下，一定要遵守此表中推荐的最小欧姆值。

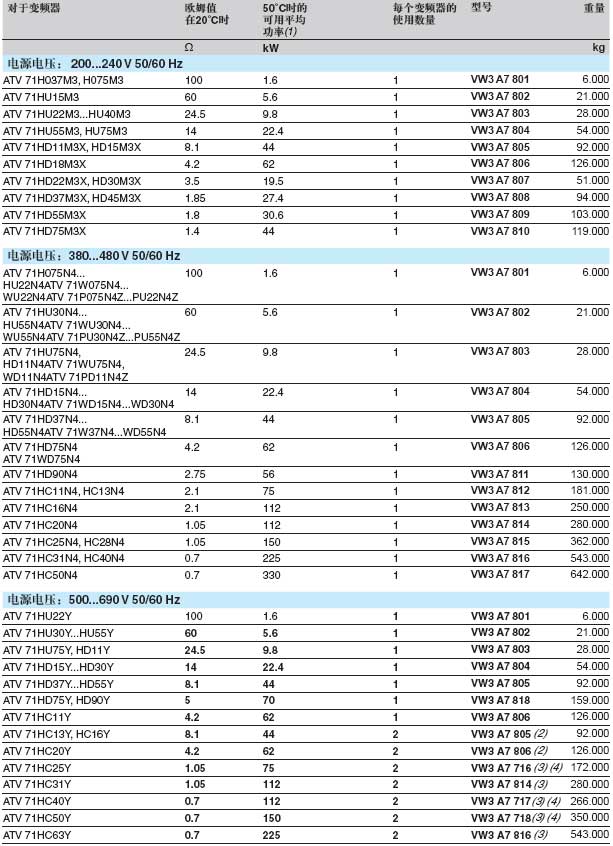

起重电阻器

(1) 起重电阻器的运行系数： 50℃时可从电阻器分散的平均功率值由制动期间的运行系数决定。
对于VW3 A7 801...808与VW3 A7 818：
- 100 s制动，制动转矩为1 Tn，周期为200 s
- 20s制动，制动转矩为1.6 Tn，周期为200 s
对于VW3 A7 809...817：
- 10 s制动，制动转矩为2 Tn，周期为240 s
- 110 s制动，制动转矩为1.25 Tn，周期为240 s
(2)并联时需要增加必须的空间。
(3)串联时需要增加必须的空间。

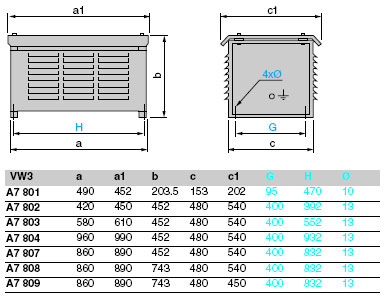

VW3 A7 801…804, 807…809

安装建议

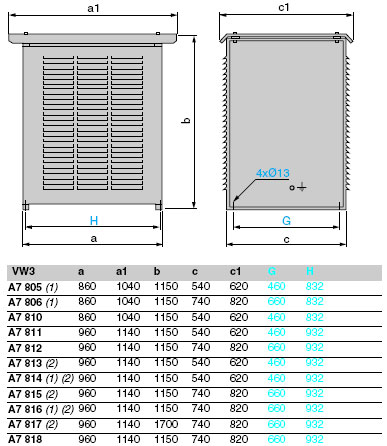

VW3 A7 805, 806, 810…818 (1)

安装建议

(1) 对于串联或并联安装。电阻器之间必须留有300 mm 的空隙。
(2) 对于一个元件给出的尺寸。型号VW3 A7 813...815 由两个元件组成，型号VW3 A7 816 与 817 由3 个元件组成。必须考虑所有元件以决定总尺寸。每个元件之间必须留有300 mm 的空隙。
