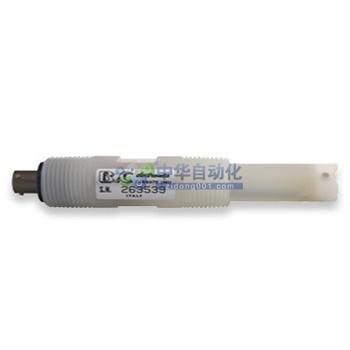

该浸入式传感器是基于荧光淬灭测量原理而设计制造， 用于水中溶解氧测量。

该测量传感器系统组成：

• 复合荧光层的光发生器

• 荧光收集检测系统

•  内置信号放大器

• 内置PT1000温度补偿电极

• 数字化组态参数编辑程序

• 清洗用压缩空气接头及喷嘴

该传感器由OD7685.110溶解氧测控仪供电， 测控仪提供测量显示，双控制继电器，两 路隔离式模拟信号输出及压缩空气清洗控制。

该溶解氧测量系统常用于： 地表水监测、市政及工业水处理， 水厂养殖，农业灌溉等。

可更换部件

OD 8391  荧光帽 变径接头（带2"NPT内螺纹变1"NPT内螺纹）

选用部件

0012.450043  安装支架（已含0012.450043变径接头）

0012.000624

0012.440040  33米PVC压缩空气管

配套传感器：荧光法溶解氧电极

测量单位：mg/L、PPM、mmHg、%空气饱和度

微机型智能仪表

温度显示： °C或 °F

双软件过滤

精度：±0.2%

设定参数显示 双控制点及报警点设置显示

空气中自动校正 自动或者手动温度补偿 压力、湿度、盐度补偿

双隔离模拟信号输出：0-20、4-20mA输出可选  模拟输出对应测量值范围可编辑

自动或手动操作模式备选

双控制点具有滞后、延迟、高低功能设置

自动清洗控制继电器设置

自动清洗时具有输入输出信号保持功能

EEPROM 断电记忆 自动过载保护与复位

可拉出端子板

96x96 (1/4 DIN)合金仪表外壳

电源：110/220VAC

应用

• 水处理• 生化处理• 硝化处理• 养殖业

工作原理

该传感器由OD7685.110溶解氧测控仪供电，测控仪提供测量显示，双控制继电器，两路隔离式模拟信号输出及压缩空气清洗控制。该溶解氧测量系统常用于：地表水监测、市政及工业水处理，水厂养殖，农业灌溉等。光发生器发出一束特殊波长的光，该光束照在与被测量的介质接触的荧光复合层上，光能被转换为长波光脉冲，这就是荧光现象如果与荧光复合层接触的介质存在氧分子，荧光强度就减弱，这就是荧光淬灭。通过测量荧光淬灭比例，就可以测量氧浓度。这种先进的测量方法完全避免传统的极谱膜溶解氧传感器需要定期更换膜片及电解液麻烦；由于测量过程中没有氧的消耗，所以也不像极谱膜法那样需要控制一定的水流速。该传感器具有测量稳定、准确、维护简单等优点。该传感器可以用于液体、气体中氧浓度测量，具有优异的测量灵敏度。
