SM 1231 热电偶(TC)模拟量信号模块可测量连接到模块输入的电压值。该值可以是TC测出的温度，也可以是电压。如果是电压，额定量程的满刻度值将是十进制数27648；如果是温度，则将度数乘10得到该值（例如，25.3度将报告为十进制数253)。

热电偶基础知识
两种不同的金属彼此之间存在电气连接时，便会形成热电偶。热电偶产生的电压与结点温度成正比。电压很小；一微伏能表示很多度。测量热电偶产生的电压，对额外的结点进行补偿，然后将测量结果线性化，这些是使用热电偶测量温度的基础。

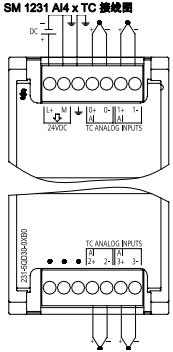

将热电偶连接到 SM 1231 热电偶信号模块时，两条不同的金属线需连接到模块的信号连接器上。这两条不同的金属线互相连接的位置即形成了传感器热电偶。

在这两条不同的金属线与信号连接器相连的位置，构成了另外二个热电偶。连接器温度会引起一定的电压，该电压将添加到传感器热电偶产生的电压中。如果不对该电压进行修正，结果报告的温度将偏离传感器温度。

冷端补偿便是用于对连接器热电偶进行补偿。热电偶表是基于参比端温度(通常是零摄氏度)得来的。冷端补偿用于将连接器温度修正为零摄氏度。冷端补偿可消除连接器热电偶增加的电压。模块的温度在内部测量，然后转换为数值并添加到传感器换算中。之后是使用热电偶表对修正后的传感器换算值进行线性化。

为使冷端补偿取得最佳效果，必须将热电偶模块安装在温度稳定的环境中。符合模块规范的模块环境温度的缓慢变化（低于0.1℃/min）能够被正确补偿。穿过模块的空气流动也会引起冷端补偿误差。如果需要更佳的冷端误差补偿效果，则可使用外部 iso 热端子块。热电偶模块可以使用0℃基准值或 50℃基准值端子块。

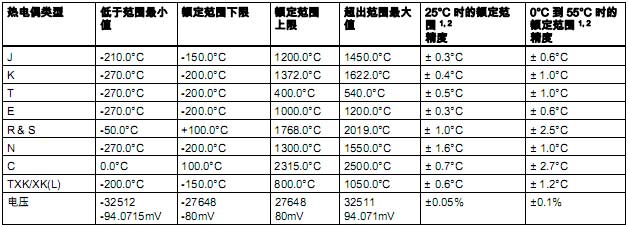

SM 1231 热电偶选型表
下表给出了 SM 1231 热电偶信号模块支持的不同热电偶类型对应的测量范围和精度。

1、所有范围的内部冷端误差均为 ±1.5℃。该误差已包括到本表的误差中。模块需要至少 30 分钟的预热时间才能满足该规范。
2、若是暴露在 970 MHz 到 990 MHz 的无线电辐射频率下，精度会可能有所下降。

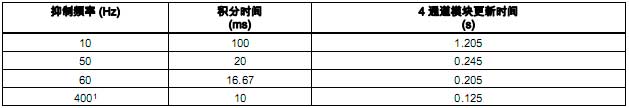

滤波器选型表
在选择 400 Hz 抑制频率时，要维持模块的分辨率和精度，积分时间应为 10 ms。该选择还可抑制 100 Hz 和 200 Hz 的噪声。测量热电偶时建议使用 100 ms 的积分时间。使用更小的积分时间将增大温度读数的重复性误差。

对模块上电后，模块将对模数转换器执行内部校准。在此期间，模块将报告每个通道的值为 32767，直到相应通道出现有效值为止。PLC 程序可能需要考虑这段初始化时间。

1、20.4 到 28.8 VDC(2 类受限制电源，或 PLC 提供的传感器电源)；
2、上溢、下溢和低压诊断报警信息将以模拟数据值的形式报告，即使在模块组态中禁用这些报警也会如此；
3、如果断线报警已禁用，但传感器接线存在开路情况，则模块可能会报告随机值。
