8DI(其中包含4AI)/4DO(晶体管)，硬件时钟，集成显示单元。

LOGO!具有多种特别有用的属性：
集成的 LOGO! 功能可代替一定数量的辅助开关设备。
节省接线和安装工作(因为接线可在 LOGO! 内部完成)。
在控制柜/配电箱内要求减少元件所需空间的应用，甚至可较小的控制柜/配电箱就可提供足够的空间。
以后如增加或改变功能，不需要安装附加的开关设备或接线。
为家庭或建筑物安装新的、增加的功能，例如：
居室安全系统：编程 LOGO! 使用户在度假时居室灯有规律地接通和断开，或百叶窗打开、关闭。
中央加热系统：编程 LOGO! 使得仅在确实需用水或加热时才运行循环泵。
冷却系统：编程 LOGO! 使冷却系统有规律地自动解冻以节能。
水池和阳台定时自动接通照明。
最后但非最不重要的，您可以：使用市场上能提供的按钮和开关，这样易于安装一个家用系统。
LOGO! 内装有电源，能直接连接到室内电源插座。

6ED1 052-1CC01-0BA6是产品6ED1 052-1CC00-0BA6的升级型号。

在您已完成安装后，必须复盖住接线端子。为了充分保护人身安全，不允许接触LOGO!的带电部分，应遵守当地的有关标准。
一个电源故障，例如，有可能导致在特殊功能块上产生一个附加的边缘触发信号。最近一次不可中断循环的数据存储在LOGO! 中。
LOGO!是双重隔离的开关装置，故不需要连接一个接地导体。

AC电源的线路保护

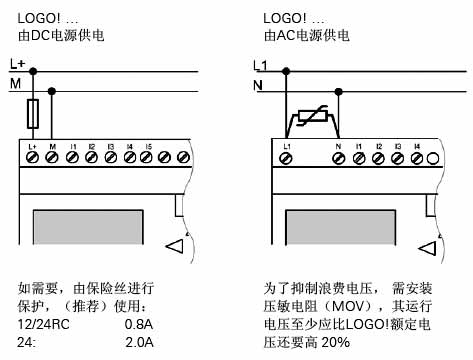

为了抑制在电源线上的电压峰值，您可以安装一个金属氧化物压敏电阻(MOV)。要确保在压敏电阻的运行电压至少比LOGO! 的额定电压还要高20%(例如，S10K275 压敏电阻)。

DIN 导轨安装

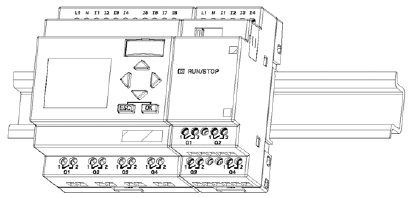

如何将一个LOGO!基本型和一个数字量模块安装在DIN导轨上:
LOGO!基本型:
1.将LOGO!基本型模块扣在导轨上。
2.然后推压模块的下端以搭锁在导轨上，在后部的安装锁口必须扣紧。


LOGO!数字量模块
3.在LOGO!基本型/LOGO!扩展模块的右侧，拆除连接器的盖板。
4.将数字量模块置于LOGO! 基本型的右侧，并扣锁在导轨上。
5.向左滑动数字量模块直到接触LOGO!基本型。
6.使用一个螺丝刀，如图所示将锁扣向左推动一直到其终点位置，滑动锁扣将数字量模 块锁紧在LOGO! 基本型上。

重复第3到第6步以安装其它的扩展模块。

墙面安装

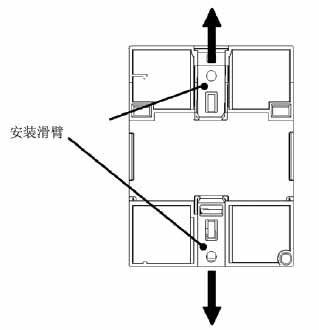

对于安装在墙面上首先应将在模块后部的滑臂向下向外拉出。通过这二个安装用滑臂以及二个螺钉您可以将LOGO!安装在墙上(螺钉的紧固力矩为0.8到1.2N/m)。

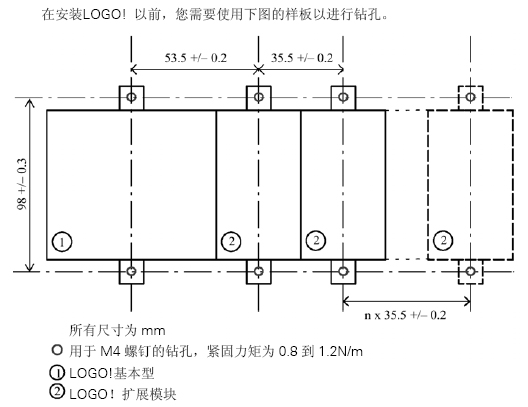

用于墙面安装的钻孔样板

LOGO!的接线
LOGO!接线使用头部为3mm宽的螺丝刀。不需要用于连接端子的线箍。所允许的导线截面为:
• 1 x 2.5mm2
• 2 x 1.5mm2用于每个辅助的端子盒
紧固力矩:0.4…0.5N/m或3…4 lbs/in

230V型的LOGO!适合运行于额定电压为115V AC/DC和240V AC/DC的场合。24V和12V型LOGO! 可运行于24V DC，24V AC或12 DC电源。关于允许的电压容差范围，电网频率和功率消耗，请参阅随装置提供的产品信息文件中的安装指示和附录A中的技术数据。
CM EIB/KNX设计为用于LOGO!控制器的从站模块，必须由一个12/24V AC/DC的主电源进行供电。
AS-i 接口总线需要一个专门的AS-i 接口电源(30V DC)，使得在编码器应用时，能在一根导线上同时传送数据和电源。

连接LOGO!
将LOGO! 连接到电源
