台达 Delta DOP-B08S515型触摸屏
有无网口:无    音效输出:N/A    网络界面:N/A    串行通讯端口(COM2/COM3):RS-232/RS-422/RS-485    工作电压:DC +24V(-10%~+15%)(请使用隔离式电源供应器)    消耗功率:5.2W    重量:约1226g

产品型号:
DOP-B08S515型触摸屏
市场价:
¥3556.0编号:AD01G0100330002
会员价:
¥2671.0(7.5112486折)
VIP成为VIP可享受更多优惠什么是VIP?
货期:
运费:
标准快递方式:快递标准费用
货到付款方式:快递标准费用+服务费查看运费规则

  • 有无网口:
  • 音效输出:N/A
  • 网络界面:N/A
  • 串行通讯端口(COM2/COM3):RS-232/RS-422/RS-485
  • 工作电压:DC +24V(-10%~+15%)(请使用隔离式电源供应器)
  • 消耗功率:5.2W
  • 重量:约1226g
我要买:
-
+
(件)
立即购买
加入购物车
如您需要多个型号商品一起下单,可以尝试多商品报价下单功能
变频柜

型号:DOP-B08S515型触摸屏

参数:有无网口:无    音效输出:N/A    网络界面:N/A    串行通讯端口(COM2/COM3):RS-232/RS-422/RS-485    工作电压:DC +24V(-10%~+15%)(请使用隔离式电源供应器)    消耗功率:5.2W    重量:约1226g

品牌:台达

使用说明

保养及检查
1.禁止接触人机界面内部,否则可能会造成触电。
2.电源启动时,禁止拆下人机界面面板,否则可能会造成触电。
3.电源关闭10分钟内,不得接触接线端子,残余电压可能造成触电。
4.更换备用电池时,应切断电源再进行,并在更换后重新检查系统设定值。
5.人机界面在操作时,排气孔不可封住,否则人机容易因为散热不良而造成故障。

配线方法
1.请勿使用超过人机界面规格范围的电压,否则可能会引起触电或火灾。
2.配线时请将快速接头从人机界面的本体上拆下来。
3.快速接头的一个电线插入口,请仅插入一根电线。
4.对于错误强行拔出电线的动作,请重新检查连接电线再启动。

通讯电路的配线
1.请依标准规格采用通讯配线线材。
2.通讯线材长度需在符合规定内。
3.采用正确的接地回路,以避免通讯不良。
4.为防止较大的杂波干扰引起人机界面无法正常运作,请用单独的配线槽将人机界面的通讯电缆和所有电源线及马达动力线分开。
分割线

注意事项

安装、配线、操作应随时注意以下安全注意事项。
安装注意
1.依照手册指定的方式安装人机界面,否则可能导致设备损坏。
2.禁止将本产品暴露在有水气、腐蚀性气体、可燃性气体等物质的场所下使用,否则可能会造成触电、火灾或爆炸。
3.请勿将人机界面安装在超过规格范围的温度环境中,否则可能造成人机界面无法正常运作或损坏。
4.本产品为KCC Class A(商用设备)产品且通过试验认证,其设计的目的是在商业或是工业环境使用,而非家庭环境中使用。若在此情况下不小心购买或售出人机界面产品,请将其更换为有符合KCC Class B(家用设备)认证的产品。
5.请勿将人机界面用于可能会造成人员伤亡、设备损坏或系统停机等警报机台。

配线注意
请将接地端子连接到class-3(100以下)接地,接地不良可能会造成通讯异常、触电或火灾。

操作注意
1.人机界面需配合编辑软件规划画面,未经规划或确认的人机界面可能会导致不正常运转结果。为避免操作人身伤害或设备损坏,规划人机画面时,要确保人机界面及其连接控制器或设备之间的通讯故障不会造成设备功能无法正常运作。
2.为避免预防意外遗失程序,请务必备份规划好的人机界面画面程序。
3.不得在开启电源情况下改变配线,否则可能造成触电或人员受伤。
4.请勿以尖锐物品碰触面板,否则可能导致面板凹陷,进而使人机界面无法正常运作。
分割线

安装方式

安装环境条件
本产品在安装之前必须置于其包装箱内,若暂时不使用,为了使该产品能够符合本公司的质保范围及日后的维护,储存时务必注意下列事项:
1.必须置于无尘垢、干燥的位置。
2.储存位置的环境温度必须在-20℃to+60℃(-4℉to140℉)范围内。
3.储存位置的相对湿度必须在10%到90%范围内,且无结露。
4.避免储存在含有腐蚀性气、液体之环境中。
5.最好适当包装存放在架子或台面。
6.本产品适合的安装环境包括有:无发高热装置的场所;无水滴、蒸气、灰尘及油性灰尘的场所;无腐蚀、易燃性气、液体的场所;无漂浮性的尘埃及金属微粒的场所;坚固无振动、无电磁杂波干扰的场所。

安装方向与空间注意事项:
1.安装方向必须依规定,否则会造成故障。
2.为了使冷却循环效果良好,安装人机界面时,其上下左右与相邻的物品和挡板(墙)必须保持足够的空间,否则会造成散热不良。
3.为确保良好的面板防水,请务必安装防水垫圈。
4.使用在Type 4X室内用等级的外壳平面。
5.安装面板最大板厚请勿超过5mm。

安装示意图:

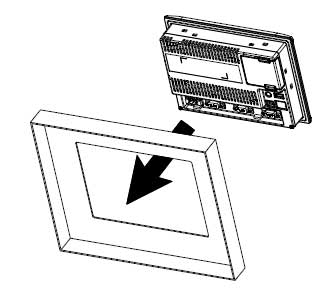

步骤一:
请确实将防水垫圈装入,然后再安装人机界面。
Delta+DOP-B系列触摸屏(8寸屏)+安装安式+1

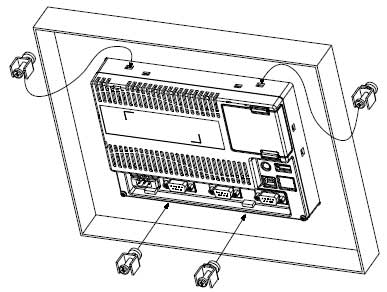

步骤二:
请确实将固定片螺丝组装入内,然后下方钩住前盖螺丝头顶住控制箱内侧。
Delta+DOP-B系列触摸屏(8寸屏)+安装安式+2

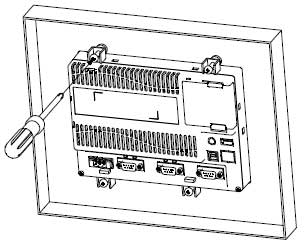

步骤三:
请以0.7N-M 扭力锁紧,切记不可超过此扭力,否则将造成塑胶外壳的损坏,扭力: 6.17lb-inch(0.7N-M)。
Delta+DOP-B系列触摸屏(8寸屏)+安装安式+3

步骤四:
安装时,人机后方请预留60mm 散热空间。
Delta+DOP-B系列触摸屏(8寸屏)+安装安式+4

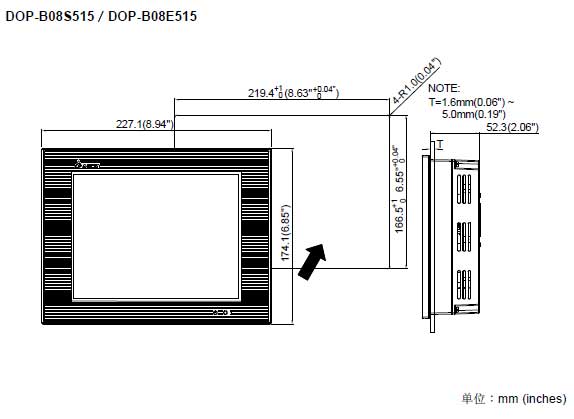

开孔尺寸
Delta+DOP-B系列触摸屏(8寸屏)+开孔尺寸+1
