QAM2161.040有源传感器采集风管内的空气温度。

送风或排风温度传感器；
限定传感器，例如最低送风温度的设定；
参考传感器，例如房间温度的补偿随室外温度变化而按一定函数关系转换；
露点温度传感器；
测量传感器，例如用于测量值的显示或者配套楼宇自控系统使用。

设备兼容
所有系统或设备都能够获取和处理传感器的DC 0...10 V或4...20 mA输出信号。

功能
传感器通过传感元件的阻值随温度变化而成函数方式变化来获取温度值。这个变化是根据不同的传感器型号由DC 0...10 V 或 4...20 mA 输出信号转变而来的。输出信号与所选择的温度范围相一致。

构造设计
风管式温度传感器由外壳、印制电路板、连接终端和传感元件组成。

组合式的外壳包括底座和可拆卸的面板 (卡箍式设计)。测量电路和定位元件的位置在面板里面的印制电路板上，连接终端则在底座上。

电线接入是通过传感器所带的M16 电线接入密封管 (IP 54) 用螺丝固定在外壳里面的。传感元件与外壳连接紧密。
传感器是根据螺丝或法兰安装设计。

它可以按如下方式安装：
用传感器附带的法兰安装(推荐)，它是根据传感器的大小设计并符合所需要的浸入长度，或者非法兰安装(使用最大的浸入长度)，采用这种安装方式，外壳要有4个槽孔用于将传感器直接安装到风管中。

设定元件
设定元件的位置在面板里面。它包括6个插脚和一个短插头。它是用来选择所需的测量范围和激活测试功能。

不同的插头位置由以下不同的用处：
a)用于温度测量范围：
左边位置短插头 (R1) = 0...50℃中间位置短插头 (R2) = −50...+50℃(出厂设置) 右边位置短插头 (R3) = −35...+35 ℃；
b)用于激活测试功能：
短插头在水平位置：信号输出会显示测试功能激活的值。

出错
如果出错，输出信号会在60秒后达到 0 V (4 mA)。

标准
符合 澳大利亚EMC架构：无线电通信 Act 1992；
无线电通信冲突发散标准：AS/NZS 3548。

测量精度


允许的电线长度
铜制电线 0.6 mm dia：50 m；
铜制电线1 mm²：150 m；
铜制电线1.5 mm²：300 m。

输出信号，线性 (终端U1)
DC 0...10 V −50...+50 °C 或−35...+35 °C 或 0...50 °C, 最大±1 mA。

1、用于送风温度控制：若送风机位于最后一个空气处理单元之后，则传感器安装于风机下游。若不是，则传感器安装位置与最后一个空气处理单元保证至少0.5m的距离。
安装位置
2、用于排风温度控制：总是安装在排风机的上游
3、作为用于送风温度控制的限定传感器：尽量靠近通往房间的空气出口
4、用于露点温度控制：紧靠在空气加湿器的喷水挡板后
用手将传感元件弯曲，使之成对角线方式穿过风管，或使传感元件有规则的贯穿整个风管截面。传感元件不可与风管壁接触。




安装示例

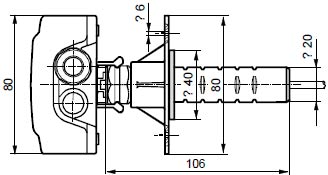

尺寸 (单位为毫米)

QAM2161.040连接终端
