线路电抗器可被用于给线路电源提供改进的过载保护，并能减小变频器产生的电流谐波失真。

特别在下列环境下推荐使用线路电抗器：
几个变频器并联紧密连接；
线路电源有来自其他设备的明显扰动(干扰、过电压)；
线路电源各相之间存在电压不平衡，超过额定电压的1.8%；
变频器由阻抗非常低的线路供电(在变压器附近比变频器额定值高10倍)；
在同一线路上安装有许多变频器；
减小cosϕ校正电容器上的过载，如果装置中含有一个功率因数补偿设备。

建议ATV 71HU22Y...HD90Y变频器使用线路电抗器。对于以下变频器，必须使用线路电抗器：
使用单相200...240 V 50/60 Hz电源电压的ATV 71HU40M3...HU75M3变频器
ATV 71HC11Y...HC63Y变频器

对于ATV 71H***M3(使用三相200...240 V 50/60 Hz电源电压)、ATV 71H***M3X、ATV 71***N4与ATV 71****N4Z变频器，可以使用线路电抗器而不是直流电抗器。

推荐的电抗器被用于限制线路电流。

电抗器的开发符合标准EN 50178(线路电源上VDE 0160 1级高能过电压)。
电抗器的值定义为对于3%与5%额定电源电压之间的电压降。如果大于此值，就会引起转矩损失。

这些电抗器应安装在变频器的上游。

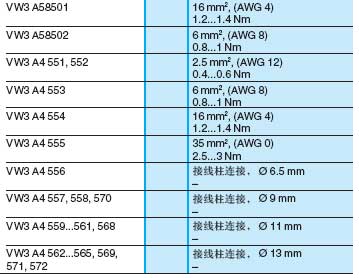

最大接线尺寸与拧紧力矩

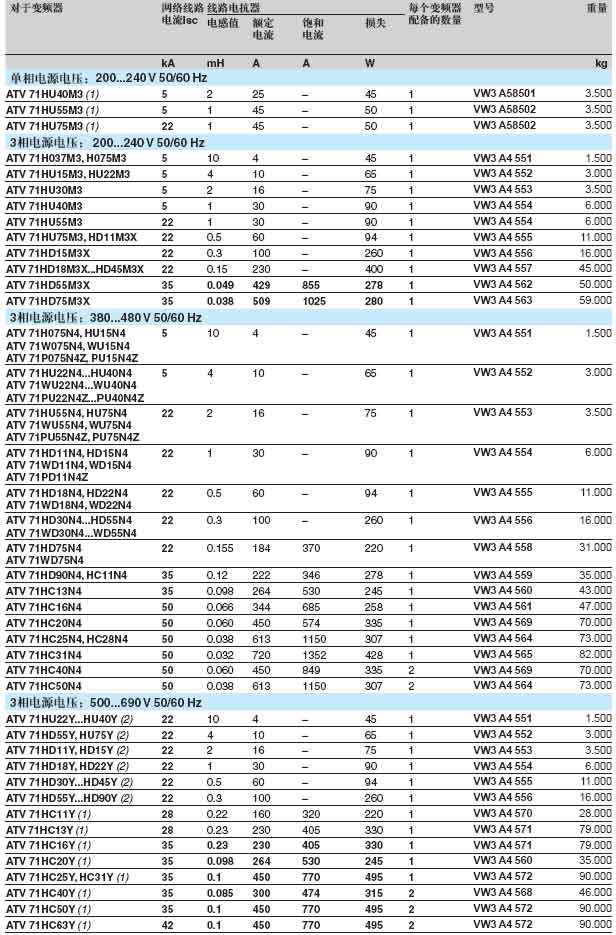

线路电抗器

(1)强制使用线路电抗器。
(2)建议使用线路电抗器。
