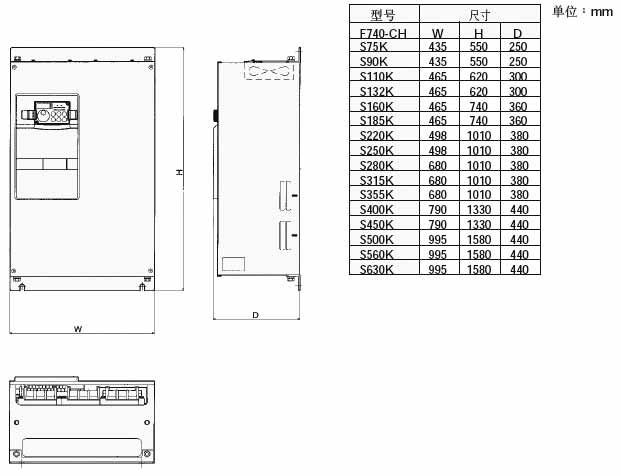

节能型、一般负载适用FR-F700
功率范围：0.75~630KW。
简易磁通矢量控制方式，实现3HZ时输出转矩达120%。
采用最佳励磁控制方式，实现更高节能运行。
内置PID，变频器／工频切换和可以实现多泵循环运行功能。
内置独立的RS485通讯口。
使用长寿命元器件。
内置噪声滤波器。
带有节能监视功能，节能效果一目了然。
变频器经过防护处理，在恶劣环境下使用更加可靠。

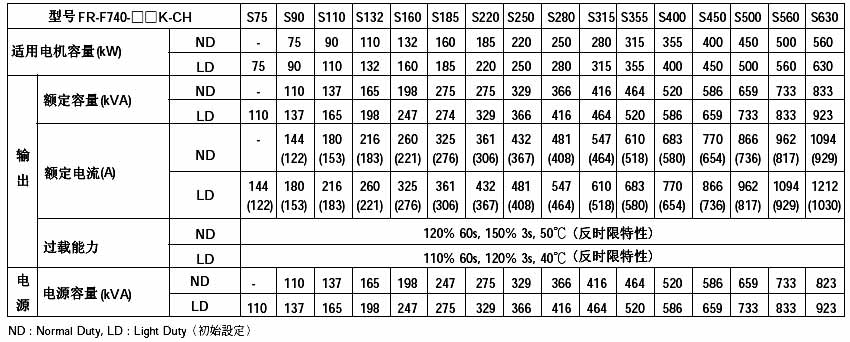

技术参数补充说明

输入信号	在多段速选择，第2功能选择，端子4输入选择，点动运行选择，瞬间停电再启动选择，外部热保护输入，HC连接（变频器运行许可Ｓ３），HC选择（瞬间停电检测），PU操作外部互锁信号，PID控制有效端子，PU操作，外部操作切换，输出停止，启动自保持，正转指令，复位变频器，PTC热电阻输入，PID热电阻输入，PID正反动作切换，PU-NET操作，NET-外部操作切换，指令权切换中可以用Pr178~189（输入端子功能选择）选择任意的12种。
(输出信号)运行状态	在变频器运行中，速度到达，瞬间停电，电压不足，过负载报警，输出频率检测，第2输出频率检测，电子热继电器报警，PU操作模式，变频器运行准备完毕，输出电流检测，零电流检测，PID下限，PID上限，PID正转反转输出，商用切换MC1，商用切换MC2，商用切换MC3，风扇故障输出，风扇过热预报警，变频器运行中，启动指令ON，停电减速中，PID控制动作中，重试中，异常输入3（电源切断信号），省电时钟值更新时间，电流平均值监视器，异常输出2，变频器维修定时器报警，远程输出，轻故障输出，异常输出中可以用Pr,190~Pr,196（输出端子功能选择）选择7种。集电极开路输出（5点），继电器输出（2点），变频器的报警代码用集电极开路输出(4bit)。
保护／报警功能	加速中过电流，恒中过电流，减速中过电流，加速中过电压，恒速中过电流，减速中过电流，变频器保护过热保护，电机保护温度机启动，风扇过热，发生瞬时停电，电压不足，电机超负荷，输出侧直接接地过电流，外部保护过热，PTC热电阻保护，选件异常，参数错误，PU脱落，超过重试次数，CPU异常，操作面板用电源短路，DC 24V电源输出短路，超过输出电流检测值，浪涌电流抑制电路电阻过热，通信异常（主机），仿真输入异常，内部电路异常(15V)，风扇故障，过电流失速防止，过电压失速防止，电子过流保护预报警，PU停止，维修时钟报警，参数写入错误，拷贝操作错误，操作面板锁。

功能简介
实现更高节能运行的FR-F700系列
凭借新开发的最佳励磁控制，实现最高水平的节能率运行。
由于对励磁电流进行最佳的调整，使电机效率得到最大幅度的提高，更进一步实现节能运行。
广受好评的最佳励磁控制功能进一步改良

长寿命设计
(1) 使用长寿命元器件 (<55kW)
使用新开发成功的长寿命冷却风扇。（设计寿命为10年）如果使用冷却风扇ON/OFF控制，风扇寿命还可以大大延长。
使用长寿命电容器。（设计寿命10年*1*2）
*1：环境温度：年平均为40℃。（无腐蚀性气体、无可燃性气体、无油气、无粉尘）
*2：输出电流：三菱标准4极电机额定电流的80%。
(2) 最先进的寿命诊断方式
可以诊断主回路电容、控制回路电容和浪涌吸收回路的老化程度。
在接近使用寿命时，可以选择报警输出*，做到防患于未然。
*：可以选择主回路电容、控制回路电容、浪涌吸收回路预期寿命到或冷却风扇故障作为报警输出。
(3) 维护时间设定
可以设定维护时间，时间到是通过端子输出通知周边装置。时间值可以通过模拟量输出。

节能效果一目了然
新开发的节能监视功能可以通过操作面板，输出端子(0-10V 4-20mA)、通信等方法来确认节能效果。

电磁噪音的降低
凭采用新的控制技术降低变频器产生的噪音
新开发的噪声滤波器
可以通过跳线选择是否使用新开发的内内置噪声滤波器。变频器本体可以满足EMC规定 (EN61800-3)第2类环境)。
(选择使用内置噪声滤波器的场合，漏电流会有所增值)

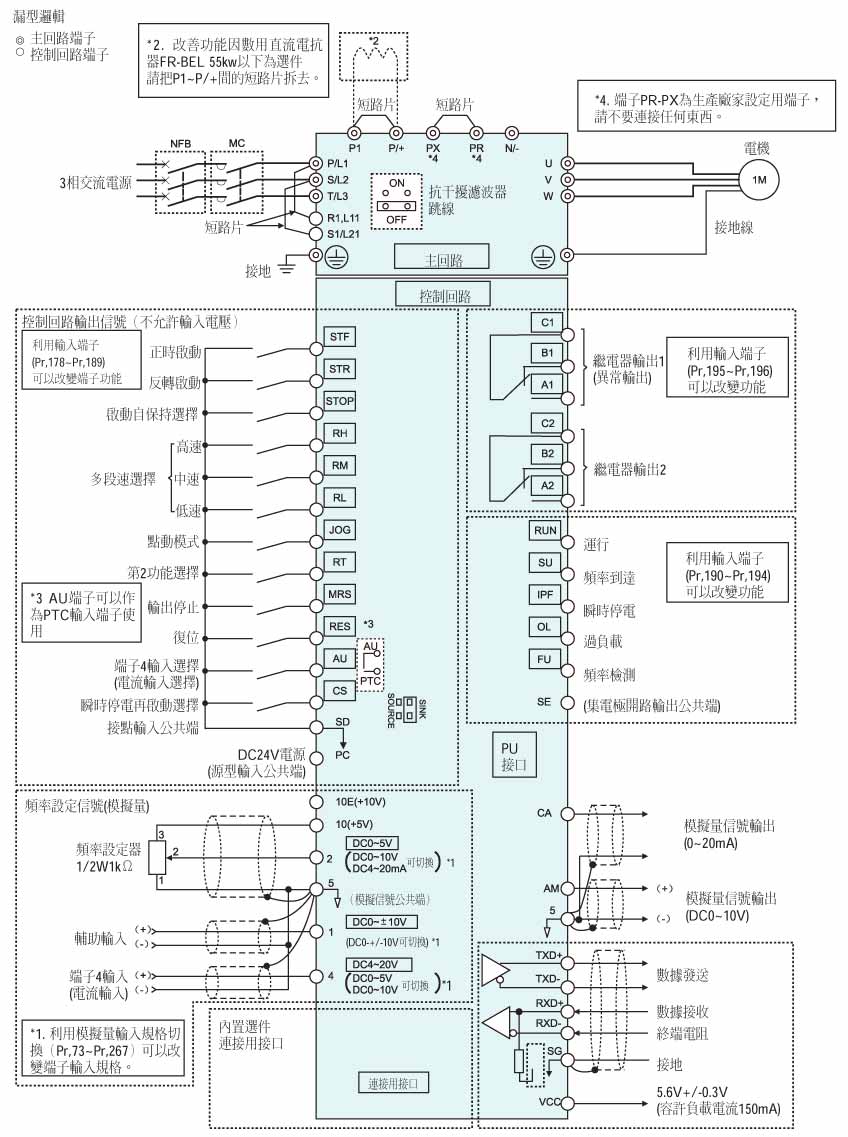

端子接线图

端子规格说明
主回路
R, S, T:交流电源输入
U, V, W:变频器输出
R1, S1:控制回路电源
P, PR:连接制动电阻器
P, N:连接制动单元
P, P1:连接改善功率因子DC电抗器
PR, PX:

控制回路．输入信号(启动接点．功能设定)
STF:正转启动
STR:反转启动
STOP:启动自保持选择
RHRMRL:多段速度选择
JOG:点动模式选择
RT:第2加／减速时间选择
MRS:输出停止
RES:复位
AU:电流输入选择
CS:瞬间停电再启动选择
SD:公共输入端（漏型）
PC:直流24V电源和外部晶体管公共端;接点输入公共端（源型）

仿真信号(频率设定)
10E:频率设定用电源
10:频率设定用电源
2:频率设定（电压）
4:频率设定（电流）
1:辅助频率设定
5:频率设定公共端

控制回路．输出信号(接点)
A, B, C:异常输出

控制回路．输出信号(集电极开路)
A1, B1, C1:继电器输出1（异常）
A2, B2, C2:继电器输出2
SU:频率到达
OL:过负荷报警
IPF:瞬时停电
FU:频率检测
SE:集电极开路输出公共端

控制回路．输出信号(脉冲)
CA:模拟电流输出

控制回路．输出信号(模拟)
AM:模拟电压输出

通信(RS485)
-:PU接口
(RS1485端子)TXD+:变频器数据发送端子
(RS1485端子)TXD-:变频器数据发送端子
(RS1485端子)RXD+:变频器数据接收端子
(RS1485端子)RXD-:变频器数据接收端子
(RS1485端子)SG:接地
