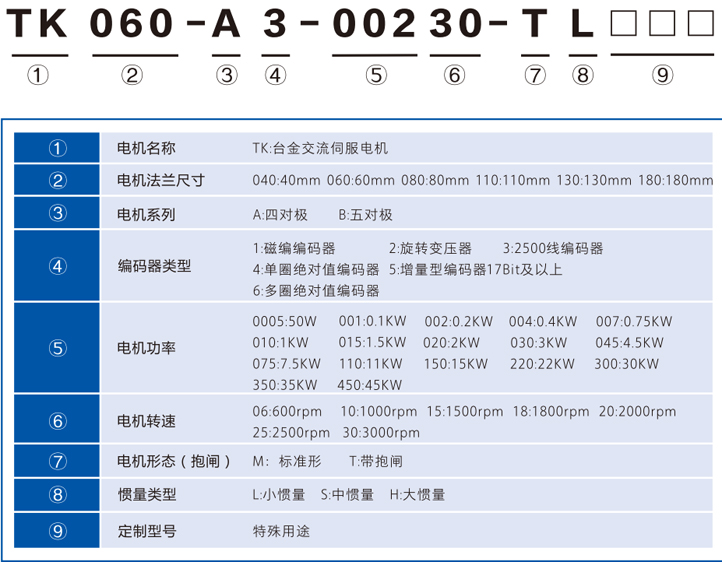

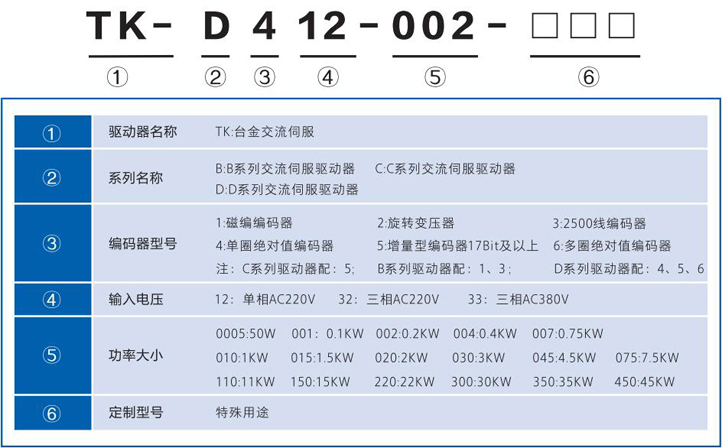

<p><span style="font-size: 24px; color: rgb(0, 112, 192);">TK系列伺服电机命名规则：</span></p><p><img src="/series/upload/20170627/20170627144742062299.jpg" title="20170627144742062299.jpg" alt="电机命名规则.jpg"/></p><p>TK系列伺服驱动器命名规则：</p><p><img src="/series/upload/20170627/20170627144821030967.jpg" title="20170627144821030967.jpg" alt="TK系列伺服电器命名规则.jpg"/></p>

<p>产品广泛应用与工业机械人、机械手臂、数控机床（机床、CNC中心、雕铣机、攻丝机、钻孔机、切割机等）；注塑机、压铸机、纺织机、印刷机、包装机，绕线机、新能源电动车等。特别适合要求运行平稳、低噪音、响应快、使用寿命长、高输出扭矩的应用场合。</p>

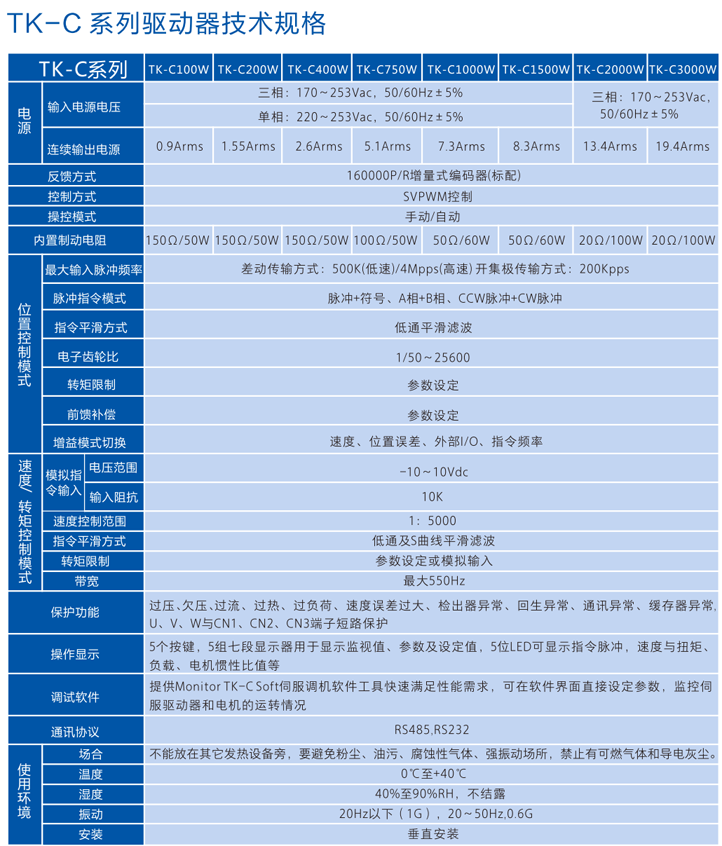

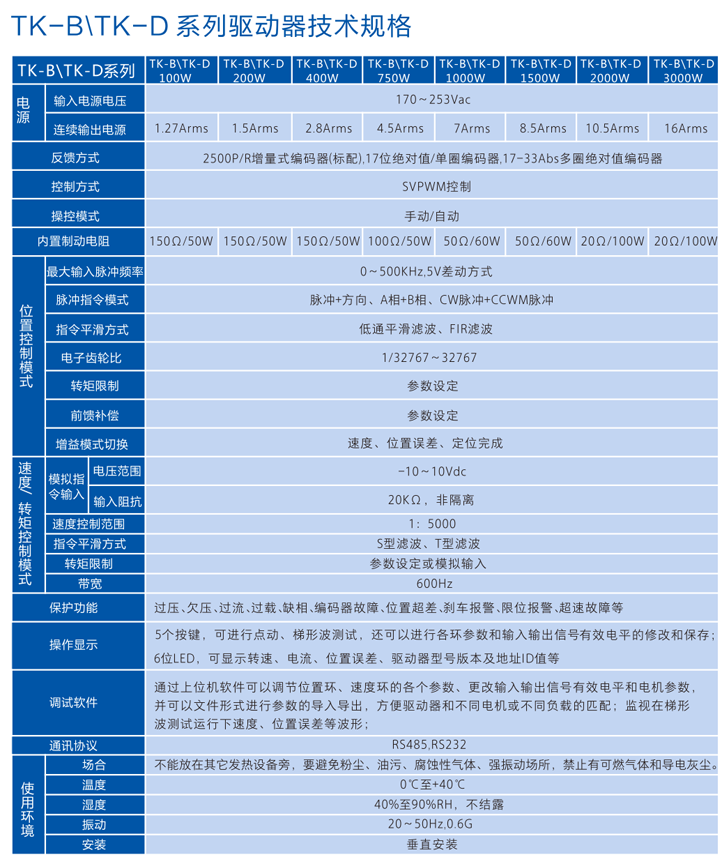

<p><img src="/series/upload/20170627/20170627145525052551.png" style="" title="20170627145525052551.png"/></p><p><img src="/series/upload/20170627/20170627145525003946.png" style="" title="20170627145525003946.png"/></p><p><br/></p>

<p>1 不可以重物猛烈敲打伺服电机轴，否则很容易造成电机后端盖的光电编码器的损坏。</p><p>2 请确认伺服电机输出的U/V/W端口相序是否证正确。</p><p>3 固定电机时，需要止松圈紧固，防止电机松脱。</p><p>4 台金TK系列标准电机不是防水型的，应防止液体进入电机内部，如用户需要防水型电机，请在订货时特别说明。</p><p>5 电机额定专柜选择，推荐有效负载专柜为额定专柜的80%。</p><p>6 如果专柜惯量比较大，所需的性能可能无法实现，因此在使用单位范围内的转子惯量比设定如下：实际负载惯量/电机转子惯量=1:5</p><p>7 当您使用我们的电机和驱动器做高相应速度控制时，建议增加外部制动电阻。</p><p>8 温湿度：使用温度环境保持在0℃-40℃，且使用湿度环境应保持在40%-90%RH,不结露，</p><p>9 振动和冲击：电机安装应避免振动，且不应承受重压和冲击超2.5G。</p>

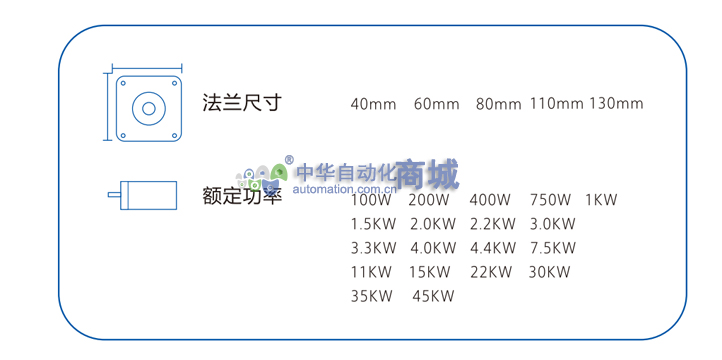

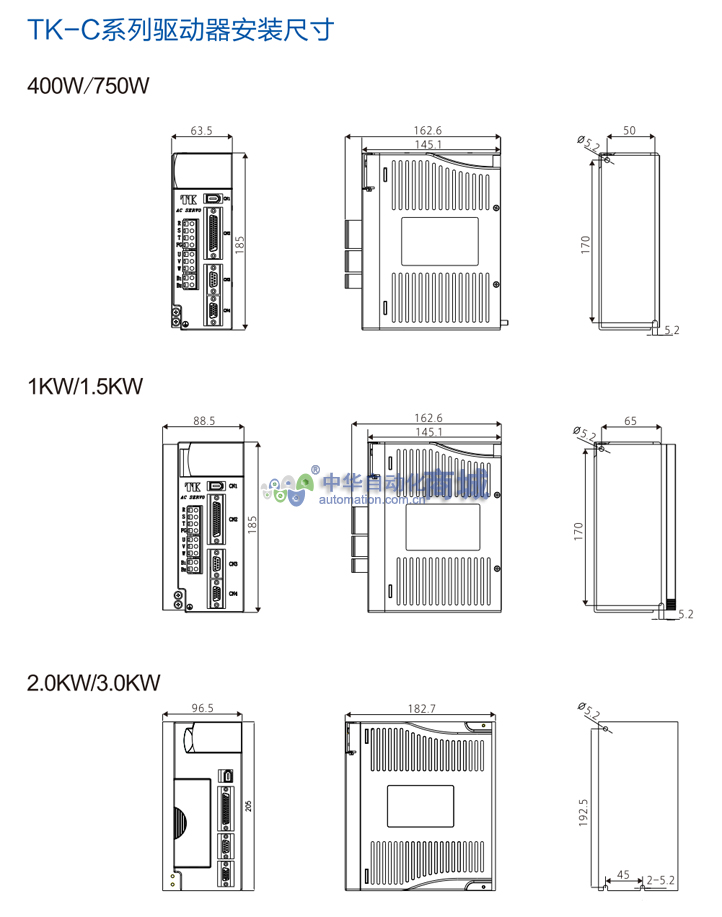

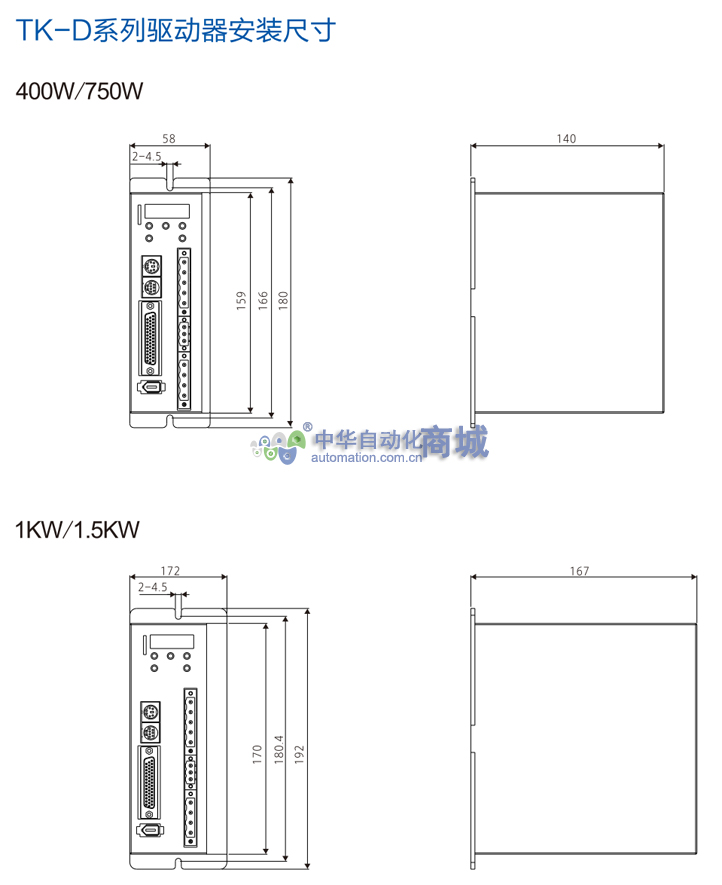

<p><span style="font-size: 24px; color: rgb(0, 112, 192);">TK系列伺服电机安装尺寸：</span></p><p><img src="/series/upload/20170627/20170627144900006975.jpg" title="20170627144900006975.jpg" alt="电机安装尺寸.jpg"/></p><p><img src="/series/upload/20170627/20170627144933018479.jpg" style="" title="20170627144933018479.jpg"/></p><p><img src="/series/upload/20170627/20170627144933063690.jpg" style="" title="20170627144933063690.jpg"/></p><p><br/></p>

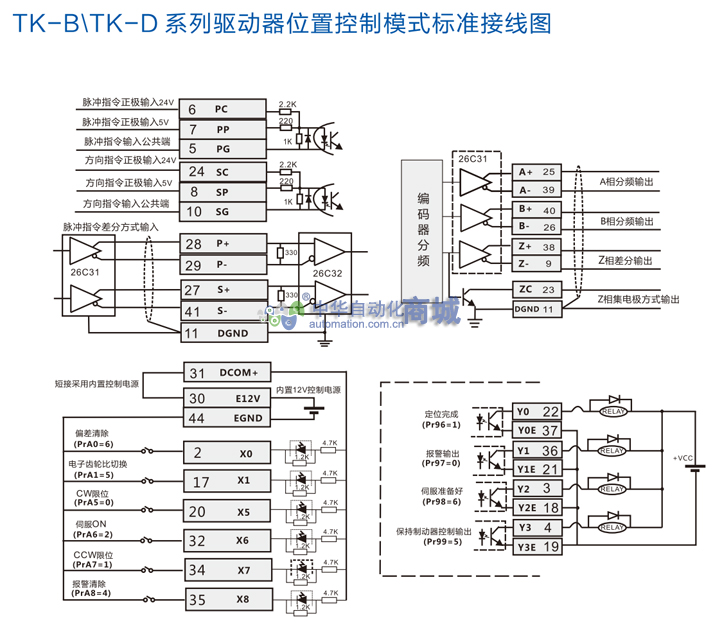

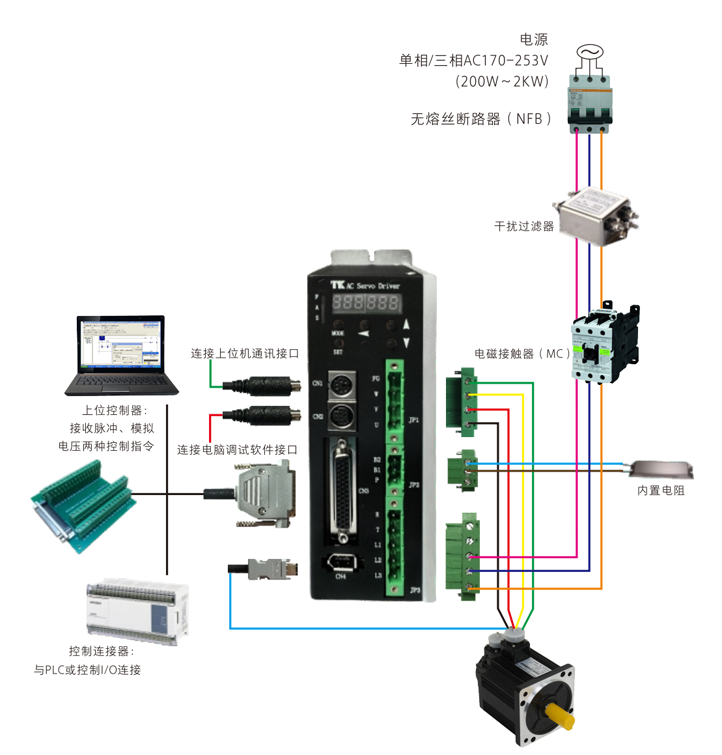

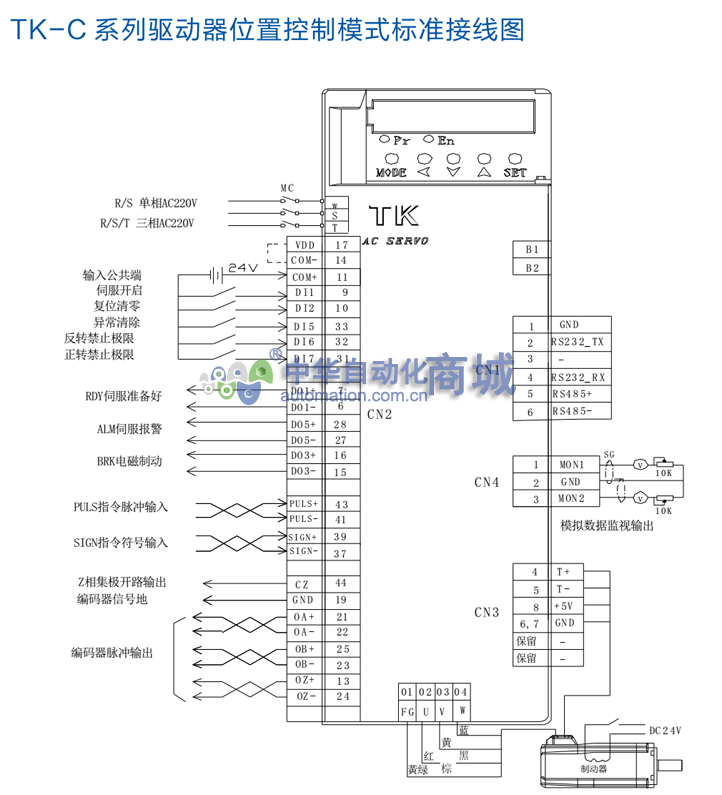

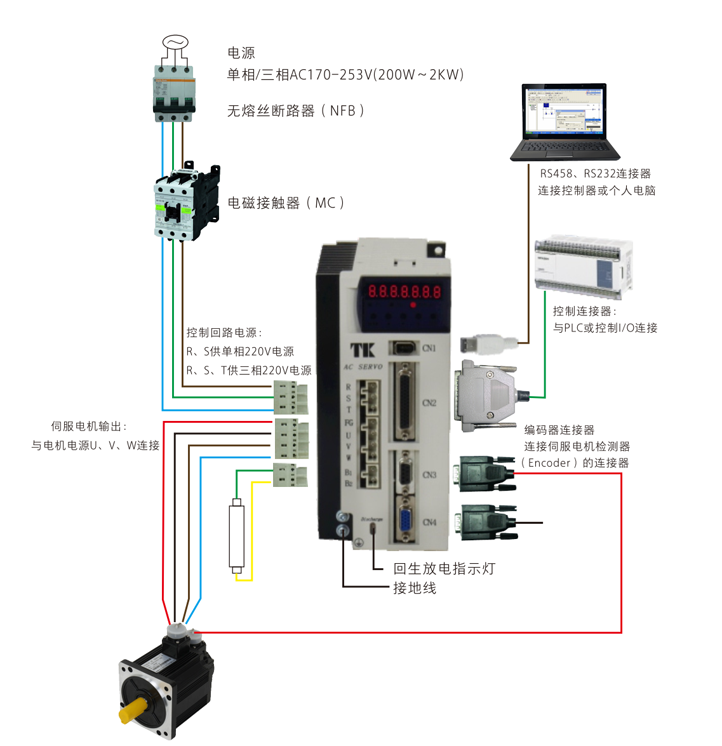

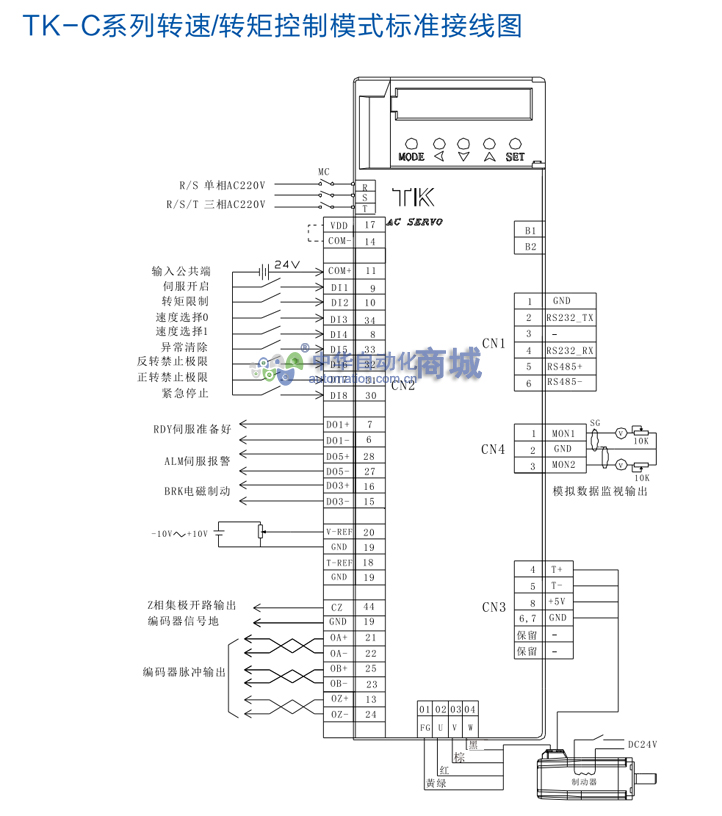

<p style="white-space: normal;"><span style="font-size: 24px; color: rgb(0, 112, 192);">TK-C系列伺服控制系统接线图：</span></p><p style="white-space: normal;"><img src="/series/upload/20170627/20170627145124075985.png" title="20170627145124075985.png" alt="TK-C系列.png"/></p><p><img src="/series/upload/20170627/20170627145135076106.jpg" style="" title="20170627145135076106.jpg"/></p><p><img src="/series/upload/20170627/20170627145135059001.jpg" style="" title="20170627145135059001.jpg"/></p><p style="white-space: normal;"><span style="font-size: 24px; color: rgb(0, 112, 192);">TK-D系列伺服控制系统接线图：<br/></span></p><p><img src="/series/upload/20170627/20170627145206062551.png" style="" title="20170627145206062551.png"/></p><p><img src="/series/upload/20170627/20170627145218054748.jpg" style="" title="20170627145218054748.jpg"/></p><p><img src="/series/upload/20170627/20170627145218005457.jpg" style="" title="20170627145218005457.jpg"/></p><p><br/></p>
