JWSK-8系列温湿度变送器产品的自身定位为工业级产品。可对-40℃~120℃范围内的温湿度测量。

特点：
多种模拟输出0～5V或0～10V或4～20mA；
128 × 64大液晶显示温湿度，报警状态；
零点修正功能，温湿度报警点任意修改；
探头最大工作温度-40℃～120℃；
可从温度、湿度切换到温度、露点显示；
可选继电器输出；
可选网络RS485或RS232输出。

1、仔细检查，确保接线正确后，网络输出时：通过485转换模块接PC机串口，接通DC 24V或12V电源，可通过测试软件查看温湿度值；模拟输出时：接通DC 24V或12V电源，用万用表测量时就会测量出对应的电流或电压值。
2、如想拆卸变送器，必须先断开电源，然后进行拆卸。
3、此变送器为室内型，变送器内部避免有水进入，以免造成损坏;如果想室外使用，必须加装通风的防护罩，变送器内部避免有水进入。
4、带液晶显示的变送器，通电，可直接观察显示是否正确。

继电器输出：2路继电器输出，温湿度上下限中任意两路；4路继电器输出，温湿度上下限四路。

1、避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确。
2、安装在环境相对稳定的区域,避免直接光照,远离窗口及空调、暖气等设备,避免直对窗口、房门。
3、尽量远离大功率干扰设备，以免造成测量的不准确,如变频器、电机等。
4、确保接线正确。任何错误接线均有可能对变送器造成不可逆损坏。
5、防止化学试剂、油、粉尘等直接侵害传感器，勿在结露、极限温度环境下长期使用。请勿进行冷、热冲击。

壁挂型：




分体型：



管道型：



安装：

安装步骤：

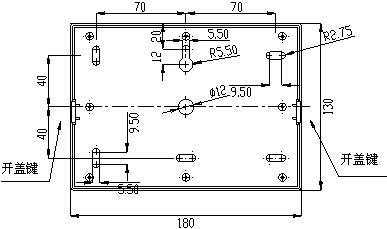

1、壁挂型时：可通过变送器后盖中间的葫芦孔挂于墙面，或用螺钉通过周围的定位孔固定于墙面。
2、管道型时：用法兰上的4个φ8的孔固定在墙面或管道上(选配法兰)，探头用M22*1.5的安装螺纹固定在墙面或管道上(选配螺纹)。
3、分体型时：通过安装背板的葫芦孔用螺钉将变送器固定于墙面；探头用法兰上的4个φ8的孔固定在墙面或管道上(选配法兰)，探头用M22*1.5的安装螺纹固定在墙面或管道上(选配螺纹)。
4、用变送器电缆线连接到采集设备。

安装位置：
1、 变送器应尽量垂直放置，安装时，保证传感器在变送器的下方(变送器上的字体为正方向)；
2、 安装高度为人体坐高或主要要求测量的环境区域。

1、默认配测试线(4芯线缆)：
红色(电源正)
黄色(温度电流或电压输出)
兰色(湿度电流或电压输出)或(露点电流或电压输出)
黑色(地)
黄色(485A+或232RX)(没有选择无用)(网络输出时)
兰色(485B-或232TX)(没有选择无用)(网络输出时)

2、无测试线(在壳体两端有两个开盖键，按下即可打开变送器，内部电路板标识)：
供电、模拟、网络输出
24V(电源正)
TEMP(温度电流或电压输出)
HUM (湿度电流或电压输出)或(露点电流或电压输出)
GND(地)
TX(485A+或232RX)(没有选择无用)
RX(485B-或232TX)(没有选择无用)

继电器报警输出(默认在变送器下端留有出线孔)
(输出露点时，报警功能无用)
T-L：低温报警
T-H：高温报警
H-L：低湿报警
H-H：高湿报警
继电器：COM(公共端)；NC(常闭点)；NO(常开点)
