当使用FR-BU时，能大大加强再生制动的能力，请与外接电阻连用。
制动单元设置有7段LED显示以表示制动使用率(%ED)。

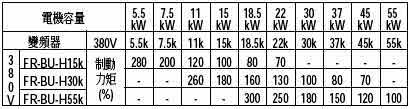

制动单元选择表。%ED短时额定 (100%制动力矩)

制动力矩(%)短时额定 (10%ED和15秒)

组合制动单元，制动电阻，电线尺寸

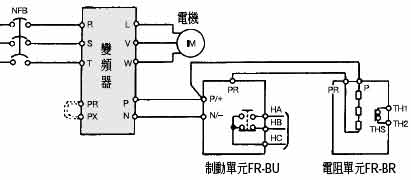

请确认正确连接端子P / + 和N / - 到变频器P 和N 端子。若连接错误，制动单元将不能正常工作。

无熔丝断路器

注意：当FR-BU用于7.5KW以下变频器时，请将端子PR和PX之间短接片拆除。

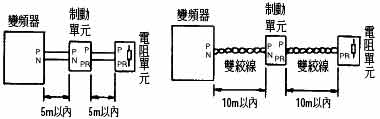

注意：请将变频器与制动单元，制动单元与电阻单元之间的距离限制在5m之内，若超过5m，请用双绞线，但不能超过10m。电线尺寸请等于或大于参照值。
