PM240功率模块都集成了内置的制动斩波器，外部制动电阻可以通过DCP/R1和R2直接接在变频器上。

PM240功率模块是为有安全保护要求的应用场合而设计的。如果与带有安全保护功能的控制单元联用，那么所组成的变频器即为带有集成的安全保护功能的变频器。

直流母线上的直流母线电容既可以让PM240功率模块对直流母线电压有足够的控制范围，又可以很容易地保证应用电压的变化，例如，动态缓冲功能(通过将负载的动能以再生方式回馈到直流母线来维持直流母线的电压)或者在电源故障后，通过利用负载产生的动能来控制并进行安全减速。此外，几个PM240功率模块可以通过这种方法进行电器耦合。

变频器与电机之间允许的最大的电缆长度与电缆的类型有关。如果采用输出电抗器，那么可接的电缆长度将延长。

进线电抗器可以用于减小谐波造成的畸变。

此系列所选PM240功率模块从外形尺寸FSA-FSF都不包含带有内置A级波器，因此这些功率模块即可以用于接地的(TN，TT)电源系统，也可以用于中性点不接地的(IT)电源系统。

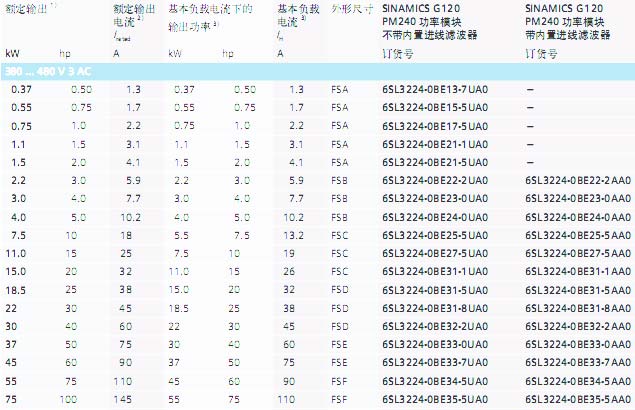

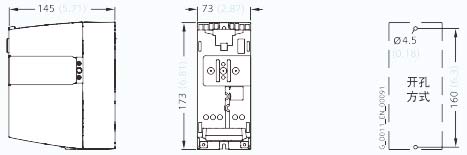

外形尺寸为 FSA 的功率模块 PM240，固定需要 2 个 M4 螺钉，2 个 M4 螺母，2 个 M4 垫片。
拧紧力矩：2.5 Nm (22.1 磅力－英寸)
顶部和底部所需的通风空间：100 mm (3.94 英寸)
侧面所需的通风空间：30 mm (1.18 英寸)
当安装了控制单元时，安装深度增加 65mm (2.56 英寸)并且总的安装深度增加 14 mm (0.55 英寸)
所有尺寸标注的单位为：mm (括号内的为英寸)


外形尺寸为 FSB 的功率模块 PM240，固定需要 4 个 M4 螺钉， 4 个 M4 螺母，4 个 M4 垫片。
拧紧力矩：2.5 Nm (22.1 磅力－英寸)
顶部和底部所需的通风空间：100 mm (3.94 英寸)
侧面所需的通风空间：40 mm (1.57 英寸)
当安装了控制单元时，安装深度增加 65mm (2.56 英寸)
所有尺寸标注的单位为：mm (括号内的为英寸)

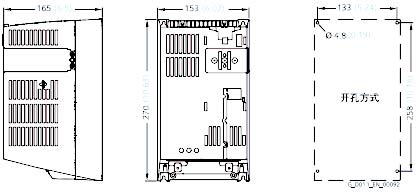

外形尺寸为 FSC 的功率模块 PM240，固定需要 4 个 M5 螺钉，4 个 M5 螺母，4 个 M5 垫片。
拧紧力矩：2.5 Nm (22.1 磅力－英寸)
顶部和底部所需的通风空间：100 mm (3.94 英寸)
侧面所需的通风空间：50 mm (1.97 英寸)
当安装了控制单元时，安装深度增加 65mm (2.56 英寸) 。
所有尺寸标注的单位为：mm (括号内的为英寸)

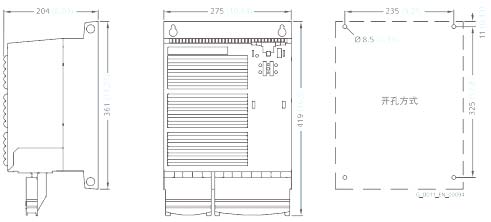

不带内置滤波器 FSD 尺寸 PM240 功率模块

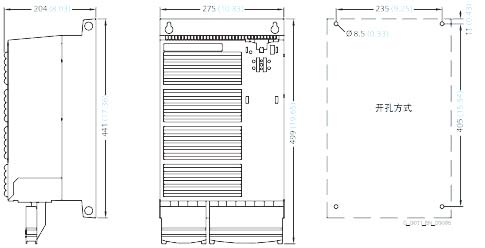

不带内置滤波器的 FSE 尺寸 PM240 功率模块

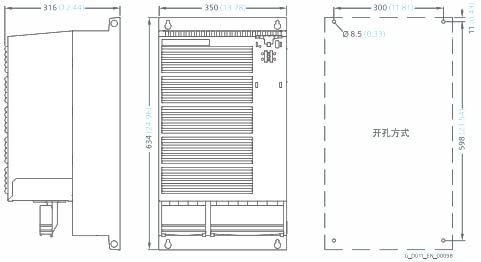

不带内置滤波器 FSF 尺寸 PM240 功率模块

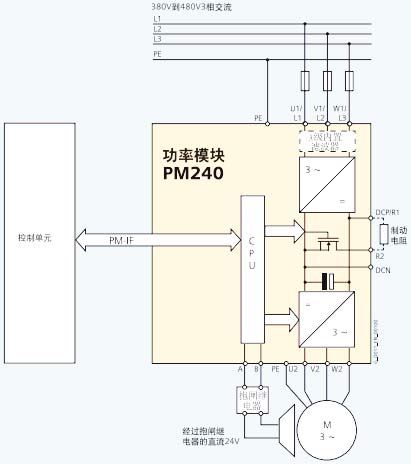

PM240 功率模块是通过 PM-IF 接口与控制单元进行通讯的。
PM240 功率模块有以下标准的接口：
1、PM-IF接口用于 PM240功率模块和控制单元之间的连接。PM240 功率模块同时通过一个集成的电源插接口为控制单元提供电源；
2、连接外部制动电阻的接口 DCP/R1和 R2；
3、电机的连接通过压紧螺丝或者螺钉；
4、用于控制抱闸的安全抱闸输出继电器和抱闸继电器的驱动电路；
5、2×PE(保护地)连接。



PM240 功率模块与底座式安装进线电抗器的布置图。
进线电抗器的输入侧配有接线端子，与功率模块相连的一侧配有预先安装好的电缆。安装好后，对于FSA到FSC外形尺寸接线端子在顶部，FSD 到 FSE在底部。


PM240 功率模块与进线电抗器连接的基本安装图
对于FSA外形尺寸的变频器如果除了安装进线电抗器外，还要安装进线滤波器的话，则各部件必须按照如下的布置图进行安装。在这种情况下进线连接如下图所示。外形尺寸为FSB或者更大的变频器都具有内置进线滤波器的选型，则不需要外配进线滤波器。


外形尺寸为FSA的PM240功率模块与进线电抗器及滤波器的安装图

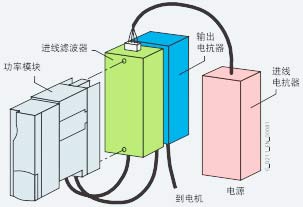

外形尺寸为FSA 的PM240 功率模块与进线电抗器和输出电抗器的安装图
对于包含两种以上基座尺寸的系统部件的安装，例如: 进线电抗器+输出电抗器+制动电阻，那么单独的部件必须安装在功率模块的侧边，在本例中进线电抗器和输出电抗器必须安装在功率模块底部，制动电阻安装在一侧。
