欧姆龙 OMRON TL-W5MD1 2M BY OMC扁平型(直流2线式)接近开关
动作状态：NO

我要买:

(件)

如您需要多个型号商品一起下单，可以尝试多商品报价下单功能

型号：TL-W5MD1 2M BY OMC扁平型(直流2线式)接近开关

参数：动作状态：NO

品牌：欧姆龙

系列简介及说明

有丰富的应用变化，扁平型的标准型。
厚度6mm，检测距离3mm （TL-W3MC1）
系列中增加铝压铸型

本产品不可以作为人体保护检测使用。

使用注意事项
请不要在超过额定的使用范围和环境下使用。
设计时

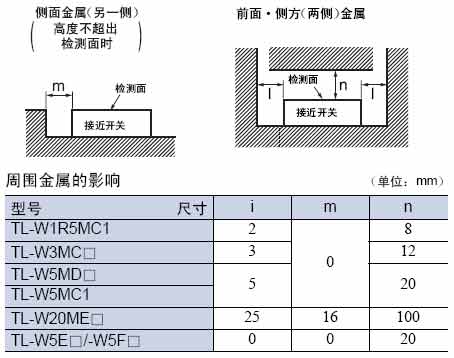

周围金属的影响
对于周围金物的使用要超过下表的尺寸。
TL-W系列扁平型(直流2线式)接近开关注意事项

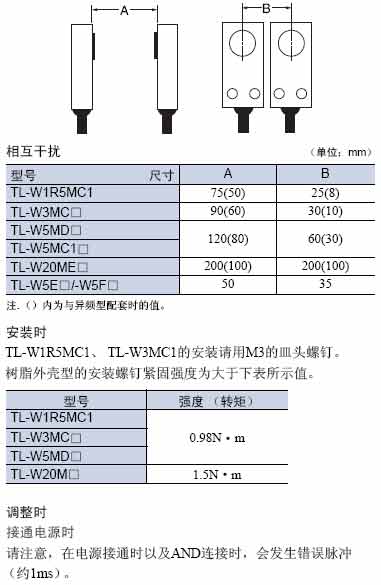

相互干扰
对置或并联配置时，要在下表示的值以上使用。
TL-W系列扁平型(直流2线式)接近开关注意事项

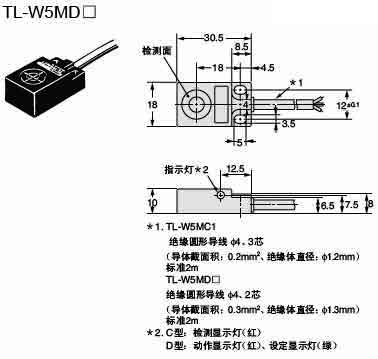

外形尺寸（单位：mm）
TL-W系列扁平型(直流2线式)接近开关安装方式

系统通用指标
屏蔽	非屏蔽
响应频率段	100HZ<X≤500HZ
检测距离	5mm
设定距离	0～4mm
防护等级	IP67
应差距离	测距离的10%以下
检测物体	磁性金属（非磁性金属会降低检测距离。）
标准检测物体	铁18×18×1mm
响应频率	500Hz
电源电压(使用电压范围)	DC12～24V 脉动（p-p） 10%以下（DC10～30V）
漏电流	0.8mA以下
(控制输出)开关容量	3～100mA
(控制输出)残留电压	3.3V以下（负载电流100mA以及导线长2m时）
显示灯	D1型：动作显示（红）、设定显示（绿）；D2型：动作显示（红）
保护回路	负载短路保护、浪涌吸收
环境温度	工作时、保存时：各－25～＋70℃ （不结冰，结露）
环境湿度	工作时、保存时：各35～95%RH （不结露）
温度的影响	在－25～＋70℃温度范围内，为＋23℃时检测距离的±10%以下
电压的影响	在额定电源电压±15%范围内，为额定电源电压时检测距离的±2.5%以下
绝缘电阻	50MΩ以上（DC500V兆欧表）充电部整体与外壳间
耐电压	AC1,000V 1min 充电部整体与外壳间
振动(耐久)	10～55Hz 上下振幅1.5mm X、Y、Z各方向2h
冲击(耐久)	500m/s² X、Y、Z各方向 3次
保护结构	IEC规格 IP67[JEM规格 IP67g （耐浸型、耐油型） ]
连接方式	导线引出式（标准导线长2m）
材料	外壳、检测面:耐热ABS
附件	使用说明书
