西门子 SIEMENS 6AV6 648-0AE11-3AX0型宽屏面板 10.2英寸宽屏，与西门子S7-200，三菱FX系列，欧姆龙CP1系列PLC连用
显示尺寸：10.2 英寸宽屏

产品型号：: 6AV6 648-0AE11-3AX0型宽屏面板

此产品已停产，推荐您替代系列：

SMART LINE 新一代精彩系列面板

价格：

货期：: 停产查询配送方式

运费：: 标准快递方式：快递标准费用
货到付款方式：快递标准费用+服务费查看运费规则

显示尺寸：

更多选型

同系列常用商品

型号	主要参数	价格	货期	购买
6AV6 648-0AC11-3AX0型宽屏面板 7英寸宽屏，与西门子S7-200，三菱FX系列，欧姆龙CP1系列PLC连用	显示尺寸：7 英寸宽屏	价格波动	停产

商品详情
规格参数
购买咨询
商品评价

型号：6AV6 648-0AE11-3AX0型宽屏面板

参数：显示尺寸：10.2 英寸宽屏

品牌：西门子

系列简介及说明

Smart Line精彩系列面板，准确地提供了人机界面的标准功能，经济实用，具备高性价比。

硬件采用全新的高分辨率 16:9 宽屏液晶显示和先进的工业设计理念，使设备操作变得更加轻松快捷，引领人机界面产品进入高分辨率宽屏显示时代。

组态软件WinCC ﬂexible包括一系列执行各种组态任务的编辑器和工具简单直观、功能强大、应用灵活且智能高效，非常适合机械设备或生产线中人机界面的应用。

特点：
高分辨率宽屏显示；
LED 背光，节能降耗；
强大且丰富的通讯能力；
高性能处理器、高速外部总线及 64M DDR 内存；
先进的生产失效故障模式分析；
先进的工业设计理念；
可靠的电源设计。

安装方式

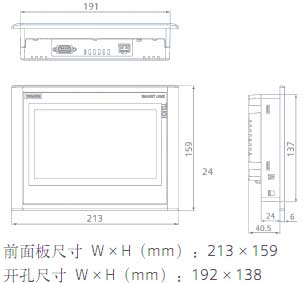

Smart 700尺寸图：
！！！！！！SIEMENS+Smart Line精彩系列面板+安装方式1

Smart 1000尺寸图：
！！！！！！SIEMENS+Smart Line精彩系列面板+安装方式2

接线方式

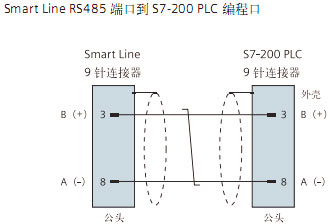

与西门子 PLC 通信电缆
！！！！！！SIEMENS+Smart Line精彩系列面板+接线方式1

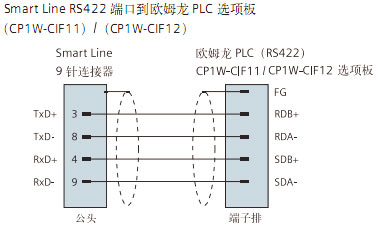

与欧姆龙 PLC 通信电缆
！！！！！！SIEMENS+Smart Line精彩系列面板+接线方式2

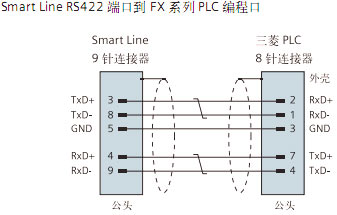

与三菱 PLC 通信电缆
！！！！！！SIEMENS+Smart Line精彩系列面板+接线方式3

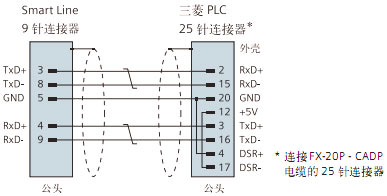

Smart Line RS422 端口通过 DIN8 - DB25 电缆到 FX 系列 PLC 编程口
！！！！！！SIEMENS+Smart Line精彩系列面板+接线方式4

系统通用指标
操作温度	0~50ºC(垂直安装)
存储/运输温度	-20ºC~60ºC
最大相对湿度	90%(无冷凝)
耐冲击性	15g/11ms
防护等级	前面IP65，背面IP20
组态软件	WinCC ﬂexible 2008 China SP2 + HSP
可连接的西门子PLC	S7-200
第三方PLC	Mitsubishi FX / Omron CP1
变量	500
画面数	50
报警系统	报警数量/报警级别：200/ 32
配方	5
趋势曲线	√
掉电保持	√
脚本/存档/WinAC MP/选件/可扩展性	—
认证	CE
显示类型	LCD-TFT
分辨率(W×H,象素)	800×480
颜色	256
亮度	250 cd/m²
亮度调节	√
背光寿命(25℃)	最大 40,000 小时（屏保）
触屏类型	4 线电阻式触摸屏
CPU	ARM，400MHz
供电电源	24 V DC
电压允许范围	19.2V ~ 28.8VDC
内存	64M DDR SDRAM + 8M Flash
蜂鸣器	√
时钟	软件时钟
通信接口	1×RS422/485，最大通信速率 187.5 Kbits/s
以太网接口	—
USB	—
MMC / SD / CF 卡槽	—
功能键	—

购买咨询

老兵新人2016-04-03: 咨询内容：
你好，我想购买SMART1000，和S7-200通讯，有现货吗？价位如何啊？; 客服回复：

尊敬的客户，您好！西门子6AV6 648-0BE11-3AX0型Smart 1000宽屏面板及S7-200通讯产品有现货。其中西门子6AV6 648-0BE11-3AX0型Smart 1000宽屏面板的价格为2184.00元/台，而S7-200通讯产品分步科和国产的，价格在30-80之间不等，总体来说商城产品的性价比还是不错的，就拿西门子1000来说，是市场价格的4折. 感谢您对中华自动化商城的关注与支持，祝您购物愉快！

ljch19782014-05-29: 咨询内容：
你好：我想问一下这款触摸屏带以太网口可以和s7-1200的PLC通讯吗？; 客服回复：
尊敬的客户您好，感谢您对中华自动化网上商城的支持，不可以的，smart700是南京产的屏，能适配的PLC，比较专合于S7-200PLC通讯。祝您购物愉快！
