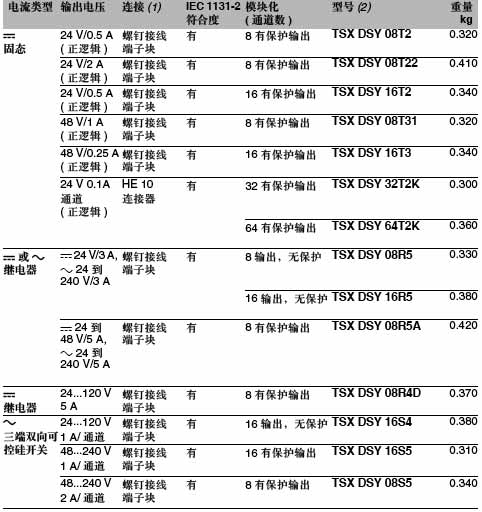

Modicon Premium 自动化平台,离散量输出模块(不带螺钉接线端子块)。

离散量输出模块(不带螺钉接线端子块)

(1)通过连接器的模块：模块配有外盖，通过螺钉接线端子块的模块：端子块需要单独定购。
(2)每个TSX P57 *0M处理器附带多语言离散量 I/O 快速参考指导。TSX DM 57* 安装手册需要单独定购。

功能
I/O 分配
每个模块按功能性分成组， 8 个通道一组。可以为每个通道组分配一个应用任务。

输出重新激活
如果一个故障致使一个输出下降，那么如果不存在其他终端故障，该输出可以被重新激活。重新激活命令需在配置时定义，它可以自动执行( 每 10 秒重新激活一次)，或通过程序来控制。重新激活每8 个通道一组中执行。该功能可以在具有固态DC输出的模块上使用。对于通过保险丝进行保护的继电器和双向可控硅输出模块，同类的重新激活(自动或通过程序) 在更换一或多个保险丝后执行。

RUN / STOP 命令
可将一个输入配置成控制 PLC 的 RUN/STOP 模式。
命令为上升沿有效。通过输入发出的 STOP (停止) 命令，比通过终端或网络命令发出的切换到 RUN (运行) 的命令，具有更高的优先权。

输出回降
当应用程序被置于 STOP 模式时，必须将输出设置为对应用没有损害的状态。该状态称为回降位置，应在配置每个模块的输出时进行定义。
这个配置在以下两者之间选择：
回降：根据输入的回降值，通道被设置为状态 0 或 1。
维持：输出保持在 PLC 停止前所处的状态。

诊断功能
模块诊断：任何阻碍一个输出模块或快速输入模块正常工作的交换错误信号都会给出。同样，任何内部模块故障也会给出信号通知。
过程诊断：传感器/ 预执行器电压检查、接线端子块存在检查、短路和过载检查、传感器电压检查、预执行器电压检查。

带电插拔
根据其集成的设备， I/O 模块( 包括专用模块) 可带电插拔。

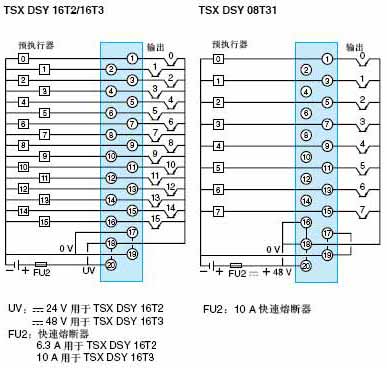

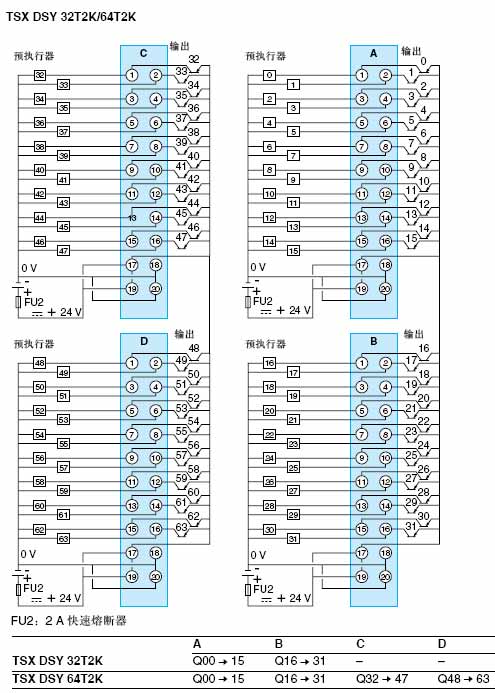

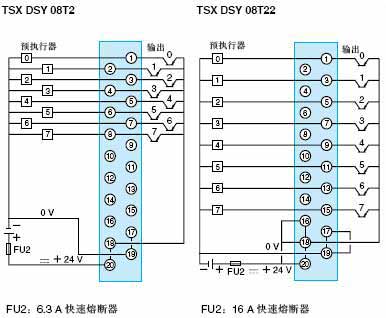

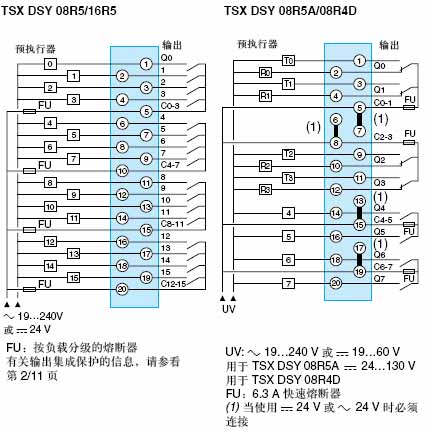

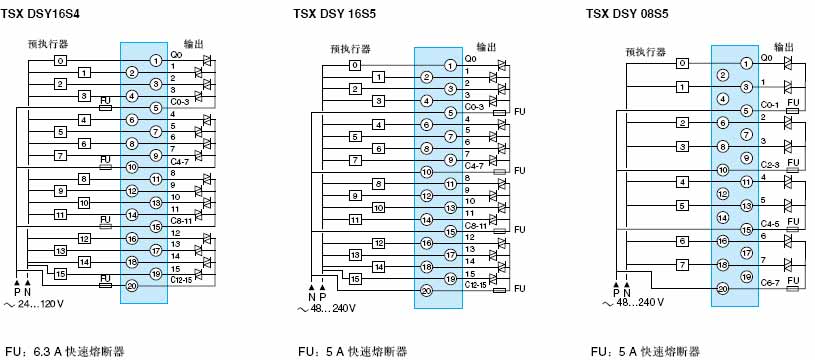

连接



20- 线预制电缆TSX CDP pp1：HE 10 连接器引脚和彩色导线之间的对应关系：
1 白色；2 棕色；3 绿色；4 黄色；5 灰色；6 玫瑰色；7 蓝色；8 红色；9 黑色；10 紫罗兰色；11 灰/ 玫瑰；12 红/ 蓝；13 白/ 绿；14 棕/ 绿；15 白/ 黄；16 黄/ 棕；17 白/ 灰；18 灰/ 棕；19 白/ 玫瑰；20 玫瑰/ 棕
