西门子 SIEMENS VVF31.91型二通调节阀
标称口径DN/流量Kvs:125/200

产品型号:
VVF31.91型二通调节阀
市场价:
¥7802.0编号:AS01I0200170004
会员价:
¥5888.0(7.546783折)
VIP成为VIP可享受更多优惠什么是VIP?
货期:
运费:
标准快递方式:快递标准费用
货到付款方式:快递标准费用+服务费查看运费规则

  • 标称口径DN/流量Kvs
我要买:
-
+
(件)
立即购买
加入购物车
如您需要多个型号商品一起下单,可以尝试多商品报价下单功能
自控服务

同系列常用商品

  • 推荐套装

型号:VVF31.91型二通调节阀

参数:标称口径DN/流量Kvs:125/200

品牌:西门子

系列简介及说明

VVF31二通调节阀法兰连接,PN 10。

灰铸铁EN-GJL-250阀体;
DN 15-150;
Kvs 2.5-315m3/h;
可与SQX...电动执行器或SKD...-、SKB...-、SKC...-电动液压执行器组合。
分割线

系列用途

适用于暖通空调系统,作为调节阀或安全截止阀;仅适用于闭式系。
分割线

使用说明

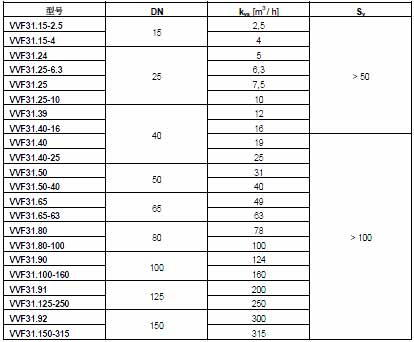

选型
!!!!SIEMENS+VVF31系列二通调节阀+使用说明1
DN=标称口径
Kvs=当阀门全开(H100)/阀门前后压差为100Kpa(1 bar)时,5至30的水每小时流过阀门的额定流量。
Sv=可调比Kvx/Kvr;
Kvr=在压差为100Kpa(1 bar)时,还可以保持调节特性的最小流量。

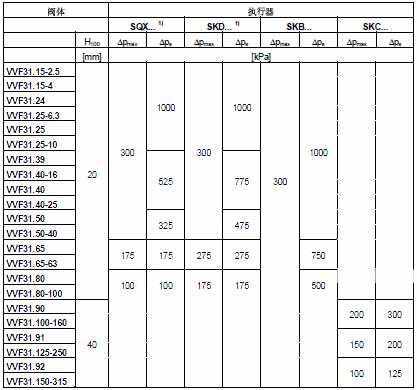

设备组合
!!!!SIEMENS+VVF31系列二通调节阀+使用说明2
介质温度在150℃下适用
H100=额定行程
△Pmax=阀门两端的最大允许差压,在此压差范围内相配执行器能在整个行程准确地驱动阀门
△Ps=保证执行器可安全关闭的前提下,阀门两端的最大允许差压(关闭压差)

阀体剖面图
!!!!SIEMENS+VVF31系列二通调节阀+使用说明3
关闭方向与水压方向相反带导向的阀塞直接与阀杆连接。阀座直接在阀体上加工成型。

!!!!SIEMENS+VVF31系列二通调节阀+使用说明4
关阀方向与水压方向相反。

注意:二通阀不能通过拆除阀底的法兰盲板来作为三通阀使用!

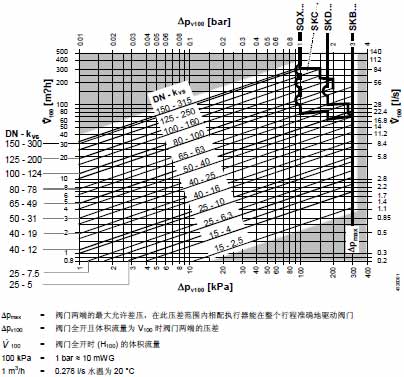

流量曲线图
!!!!SIEMENS+VVF31系列二通调节阀+使用说明5

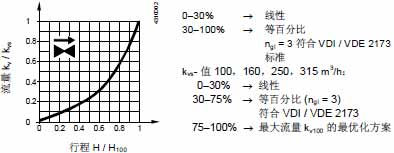

流量特性
!!!!SIEMENS+VVF31系列二通调节阀+使用说明6
气蚀现象
气蚀现象会加速阀塞以及阀座的磨损,还会产生不良噪音。如果不超出流量曲线图中显示的压差和并遵守如下图所示的静压,气蚀现象可以避免。

冷冻水注意事项

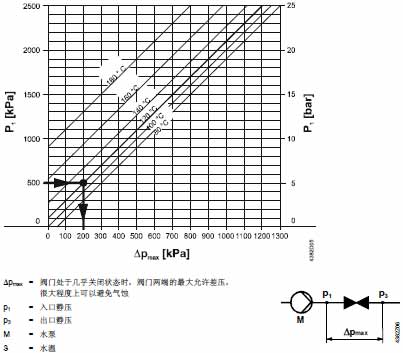

要避免冷冻水回路中的气蚀现象,要保证阀门出口有足够的背压,例如:在换热器后安装一个节流阀。根据下面的80℃曲线流程图选择流经阀门的降压最大值。
!!!!SIEMENS+VVF31系列二通调节阀+使用说明7

高温热水比例
入口静压P1:500Kpa(5 bar)
水温:120℃
如上图所示,当阀门处于几乎关闭状态时,最大允许差压是200Kpa(2 bar)

工程压力与介质温度曲线
!!!!SIEMENS+VVF31系列二通调节阀+使用说明8
分割线

注意事项

工程
建议安装在回水管上,因为在供暖系统中,回水管的温度较低,这样可以延长阀杆密封材料的寿命。
为加强阀门使用时的安全性,无论在开式系统中或闭式系统中都在阀门前端加装过滤器。
介质温度低于0时,要使用ASZ6.5电子阀杆加热元件来防止密封函内的阀杆冻结。
为安全起见,该加热元件的工作电压涉及为AC 24V,功率为30W。

介质流向
安装时,注意阀体上的流向标记。

调试
只有在执行器已经正确安装完毕后才可以调试阀门。
阀杆缩进:阀门打开=增加流量
阀杆伸出:阀门关闭=减少流量

维护
VVF31系列二通调节阀无需维护。
注意:
在进行阀门/执行器维护前:
停止水泵并切断水泵电源;
关闭截止阀;
释放管道系统中的压力并等待管路完全冷却需要时,请断开执行器接线端子的接线。
对阀门再次调试前确保执行器已正确安装。

阀杆密封函
在管道已降压和完全冷却,并且阀杆表面无损的情况下,可以直接更换阀体密封件而无需拆下阀体。
如果发现阀杆已损坏,则需要更换整个阀杆、阀塞组件。

处理
在报废处理前,阀门必须拆分成各种分类的材料部件。
按照法律规定,某些部件可能需要特别处理,因为这些部件可能对生态环境造成危害。必须遵循当地现行法规。

保证
有关阀门的技术参数仅适用于设备组合所列西门子执行器配套使用情况。如果使用其他制造商生产的执行器,所有保证条款都将失效。
分割线

安装方式

安装
阀门和执行器便于现场组装,无需特殊工具也无需做任何调整。

安装方位
!!!!SIEMENS+VVF31系列二通调节阀+安装方式1

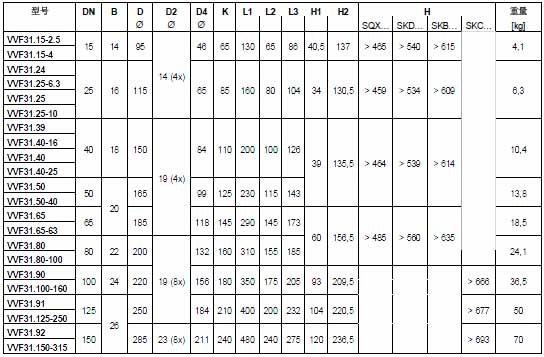

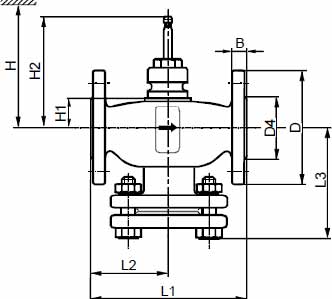

尺寸单位mm
!!!!SIEMENS+VVF31系列二通调节阀+安装方式2
!!!!SIEMENS+VVF31系列二通调节阀+安装方式3

!!!!SIEMENS+VVF31系列二通调节阀+安装方式4
DN=标称口径
H=执行器总高度,包括了为安装、接线、运行、维护等工作预留的离墙壁或天花板的最小距离。
H1=从管道中心线到执行器安装基面上部边缘的高度
H2=管道中心线到阀门关闭时即阀杆完全伸出时的高度
