西门子 SIEMENS RWD68型通用控制器

产品型号:
RWD68型通用控制器
市场价:
¥1352.0编号:AS01C0400190001
会员价:
¥731.0(5.4068046折)
VIP成为VIP可享受更多优惠什么是VIP?
货期:
运费:
标准快递方式:快递标准费用
货到付款方式:快递标准费用+服务费查看运费规则

我要买:
-
+
(件)
立即购买
加入购物车
如您需要多个型号商品一起下单,可以尝试多商品报价下单功能
自控服务

型号:RWD68型通用控制器

参数:

品牌:西门子

系列简介及说明

P及PI 响应的独立电子式通用控制器;
AC 24 V 工作电压;
可通过应用编号选择应用程序;
主动式输入信号的输入值段可以选择设定;
输出值的范围和方向可以任意设定;
两个通用输入点用于 Ni 1000, Pt 1000 的电阻温度传感器和0…10 V 信号;
单位可设置为 ℃, °F, % 或者无指定单位;
一个模拟量输出点输出 DC 0…10 V 信号, 可以是正向或者反向;
一个双位输出, 正向或者反向;
一个数字量输入点用于 昼 / 夜设定切换;
无需额外工具即可通过控制器上的按键进入或者更改所有数据;
与电脑连接用于通过软件下载预制应用程序。
分割线

系列用途

用于HVAC及制冷系统的舒适性控制。
分割线

使用说明

暖通空调及制冷应用
温度, 相对湿度, 绝对湿度, 焓值, 压差, 流量及室内空气质量的测量和控制。
输入值可以被设置为从 –100 单位至 8,000 单位. 输出电压的起始点和结束点可以是 0V DC 至10 V DC间的任意值。

功能
控制器
独立现场控制器,带有一个正向或者反向动作的 DC 0...10 V 输出信号和一个 2位 (开 / 关) 输出信号。两位输出信号可以与模拟量输出信号相关或者不相关, 模拟量信号可以是正向输出也可以是反向输出。比例带和积分时间等参数可以调节。

可选辅助功能
通用输入点 X2 用于下列功能之一:
− PI 限制器功能 (绝对 & 相对)
− 远程设定功能
− 串级控制功能
− 设定点漂移(补偿)功能
− 冬/夏切换运行
− 最大优先权

数字输入点 D1 用于昼/夜设定点转换

操作及显示
RWD68 通过面板上的按键进行操作. 无需额外工具, 可选择通过 9-针接口由软件来编程。


LCD
LCD屏幕显示正常操作的下列信息:
当前工作值 (最大 4 位数字)
当前设定值 (白天 / 夜晚)
应用编号
输出电压值
当前控制次序示意图
辅助输入值
所选辅助功能
控制器共有三个操作按键用于以下功能:
分割线

注意事项

电气安装
1.控制器采用标准电缆连接。但是,当RWD68安装在电磁场较强(超过EMI)的环境中时,只能采用屏蔽线缆。
2.RWD68 被设计成 AC 24 V 工作电源。
根据 EN 60730 标准,低电压必须符合安全超低电压 (SELV) 的要求。
应采用符合 EN 60742 标准的双绝缘安全变压器; 设计必须满足 100 % 工作要求。
当在一个系统内使用多个变压器时,接线端子 G0 必须相连接。
电源高于 AC 24 V 到低电压都可能损坏控制器或其他相连接的设备。此外,电源电压超过 AC 42 V 会危及人身安全。

调试注意事项
1.控制器必须根据标准的应用编号来设置专门的应用程序
2.如果需要,能执行特殊的罚款条例 (参考安装调试手册 )
3.必须保证控制器及其连接的相关设备的电源供应
4.掉电时设置参数仍然被保存
分割线

安装方式

RWD68 可有以下安装方式:
按 DIN 43 880标准导轨安装在标准电气控制箱内
墙上安装在保护外壳内
用标准安装元件(螺丝)从正面安装

RWD68 可以按以下方式安装: 请遵守当地安装规范.
A 安装在 DIN 轨上 (EN 50 022-35 x 7.5) DIN轨至少要 120 mm 长
B 用2个螺丝安装在墙上
C 用标准元件从正面安装 例如: 1截150 mm 长的 DIN 导轨, 2 个50 mm 长的 六角螺丝,垫圈和螺丝刀
D 安装在 ARG62.21/ ARG62.22 保护壳内


尺寸(单位:mm)
分割线

接线方式

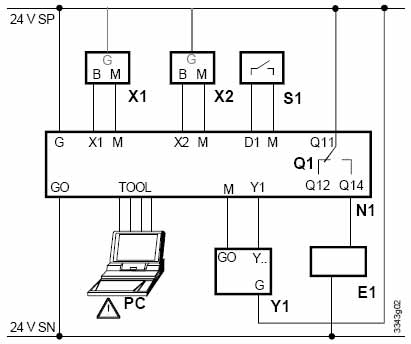

接线示意图

E1 电气负荷
N1 RWD68 控制器
PC PC
Q1 用于双位控制的无源延时触点
S1 时钟开关或者恒温器
X1 主输入点 ( 当X1为有源主动式传感器则端子 G 会出现)
X2 辅助输入点或者远程设定点 (当X2为有源主动式传感器则端子 G 会出现)
Y1 阀门执行器 / 风阀执行器

注意:
如果使用台式电脑时,TOOL 接口的信号地线与控制器内部的 G0 相连接。如果电脑的信号线接地, 则G0 在与电脑连接好后即已接地良好。这样就会改变安全标准 SELV 为 PELV.
分割线

NX_GK2014-09-27
咨询内容:

请问:可以控制西门子外如VA-7200-2500这样的调节阀吗?

客服回复:

有电压控制信号输入的调节阀 均可以控制。 感谢您对中华自动化商城的支持!

sunchq1232009-10-10
咨询内容:

输出值的范围和方向可以任意设定吗?

xiaogang回复:

可以的,没问题

共2/2条
我要咨询
咨询类型:
内容:
提交

  • 商品评价

产品应用

此系列产品在 食品医药自控 智能楼宇 中有广泛应用,重点功能如下:

·恒压监控
食品、医药制造环境及医疗室等有些场合需要保持一定的压力,使用符合FDA等卫生级别要求的产品进行恒压监控。
·新风监测
新风机组是向大楼内送新风的主要设备,通常将新风机组和末端风机盘管一起构成空调送风体系。新风监测的现场设备主要由现场控制器、温度传感器、湿度传感器、防冻开关、压差开关、电动调节阀、风阀执行器等组成。
