欧姆龙 OMRON 3G3JV-A2015型简易小型变频器
最大适用电机容量：1.5kW 输入电压等级：三相AC200V 输出电流：8.0A

产品型号：: 3G3JV-A2015型简易小型变频器

此系列已停产。

价格：: 价格波动，请询价编号：AO01B0200010012

货期：: 停产查询配送方式

运费：: 标准快递方式：快递标准费用
货到付款方式：快递标准费用+服务费查看运费规则

最大适用电机容量：
输入电压等级：

输出电流：8.0A

更多选型

商品详情
规格参数
购买咨询
商品评价

型号：3G3JV-A2015型简易小型变频器

参数：最大适用电机容量：1.5kW 输入电压等级：三相AC200V 输出电流：8.0A

品牌：欧姆龙

系列简介及说明

简单轻松实现速度调节。具有丰富的功能,尺寸紧凑,性价比高,使用、维护方便。
可以采用变频器自带的速度调节电位器,简单调节速度。
可实现最高8段速的多段速运行加点动运行、上下运行等丰富多彩的速度运行。
滑差补偿功能、过转矩检测功能、速度搜索功能等,丰富的功能凝聚在小巧机身中。
冷却风扇可一触式安装,实现简单维护。
紧凑型的尺寸也非常方便拒内安装。
主回路端子为上下排列,连接如同接触器。
适用DIN导轨附件,一触式安装。
符合CE规格、UL/cUL规格标准。

使用说明

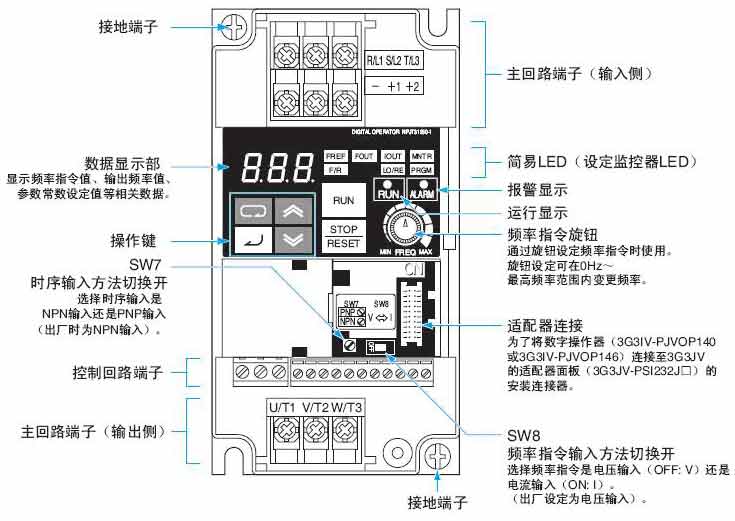

端子台的位置:

注意事项

单相AC100V（输出：三相AC200V）。

安装方式

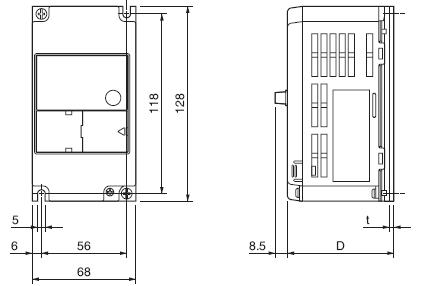

3G3JV-A2001~A2007(0.1~0.75kW) 三相 AC200V用
3G3JV-AB001~AB004(0.1~0.4kW) 单相 AC200V用
3G3JV-A1001~A1002(0.1~0.2kW) 单相 AC100V用
3G3JV系列简易小型变频器安装方式

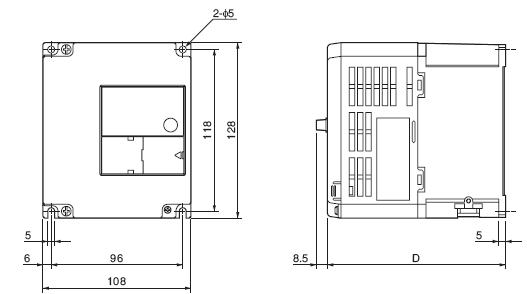

3G3JV-A2015~A2022(1.5~2.2kW) 三相 AC200V用
3G3JV-AB007~AB015(0.75~1.5kW) 单相 AC200V用
3G3JV-A4002~A4022(0.2~2.2kW) 三相 AC400V用
3G3JV系列简易小型变频器安装方式

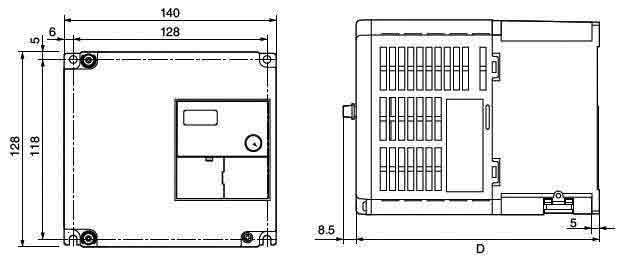

3G3JV-A2037(3.7kW) 三相 AC200V输入
3G3JV-A4037(3.7kW) 三相 AC400V输入
3G3JV系列简易小型变频器安装方式

接线方式

控制回路端子的排列:
3G3JV系列简易小型变频器接线方式

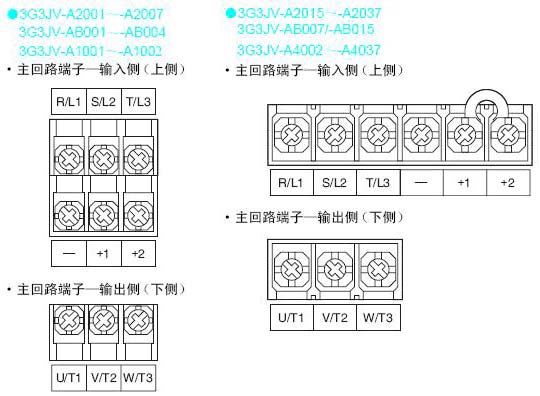

主回路端子的排列:

系统通用指标
允许浮动电压	-15~+10%
允许浮动频率	±5%
频率控制范围	0.1~400Hz
频率精度(温度变动)	数字设定:±0.01%(-10~+50℃),模拟设定:±0.5%(+25℃±10℃)
外部频率设定信号	切换:DC0~+10V(20kΩ)/4~20mA(250Ω)/0~20mA(250Ω)/频率设定按钮
加减速时间	0.0~999 秒(加速、减速按时间设定)
瞬间过电流保护	额定输出电流的约250%以上时停止
使用场所	屋内(无腐蚀性气体、尘埃等处)
保存温度	-20~+60℃
绝缘电阻	5MΩ以上(请勿进行绝缘电阻试验耐压试验等)
保护构造	盘内安装型（IP10以上）/闭锁挂壁型
载波频率	2.5~10.0kHz
频率设定分辨率	数字设定:0.1Hz(100Hz未满)、1Hz(100Hz以上); 模拟设定:0.06Hz/60Hz(1/1000相当)
过载能力	1分钟额定输出电流的150%
马达保护	电子热敏的保护
接地保护	额定输出电流水平的保护
标高	1000m以下
耐振动	频率不到10~20Hz 9.8m/s2 以下、20~50Hz 2.0m/s2 以下
电压/频率特性	任意 V/f 形式设定
散热片过热	110℃±10℃检出
最大输出频率	400Hz(参数设定)
控制方式	正弦波PWM方式(V/f控制)
输出频率分辨率	0.01Hz(操作分辨率)
制动转矩	约20% *不能连接制动电阻/制动单元
过载保护	额定输出电流的约150%持续1分钟停止
使用环境温度	-10~+50℃
使用环境湿度	95%RH以下(不结露)
