西门子 SIEMENS RWD62型通用控制器

产品型号:
RWD62型通用控制器
市场价:
¥1384.0编号:AS01C0400120001
会员价:
¥755.0(5.4552026折)
VIP成为VIP可享受更多优惠什么是VIP?
货期:
运费:
标准快递方式:快递标准费用
货到付款方式:快递标准费用+服务费查看运费规则

我要买:
-
+
(件)
立即购买
加入购物车
如您需要多个型号商品一起下单,可以尝试多商品报价下单功能
自控服务

型号:RWD62型通用控制器

参数:

品牌:西门子

系列简介及说明

产品特点:
P及PI 响应的独立电子式通用控制器;
AC 24 V 工作电压;
可通过应用编号选择应用程序;
主动式输入信号的输入值段可以选择设定;
输出值的范围和方向可以任意设定;
两个通用输入点用于 Ni 1000, Pt 1000 的电阻温度传感器和0~10 V 信号;
单位可设置为 ℃, ℉, % 或者无指定单位;
两个模拟量输出点输出 DC 0~10 V 信号, 可以是正向或者反向;
一个数字量输入点用于 昼 / 夜设定切换;
无需额外工具即可通过控制器上的按键进入或者更改所有数据;
与电脑连接用于通过软件下载预制应用程序。
分割线

系列用途

通用控制器主要适用于HVAC系统及制冷系统的舒适性控制。可单独安装于控制盘中或者配上 ARG62.21/ARG62.22 盒安装在管道上, 墙上以及机房内。
分割线

使用说明

暖通空调及制冷应用
温度, 相对湿度, 绝对湿度, 焓值, 压差, 流量及室内空气质量的测量和控制。 输入值可以被设置为从 –100 单位至 8,000 单位. 输出电压的起始点和结束点可以是 0 V DC 至10 V DC间的任意值。



RWD62 通过面板上的按键进行操作. 无需额外工具. 可选择通过 9-针接口由软件来编程。

LCD屏幕显示正常操作的下列信息:
当前工作值 (最大 4 位数字);
当前设定值 (白天 / 夜晚);
应用编号;
输出电压值;
当前控制次序示意图;
辅助输入值;
所选辅助功能。
分割线

注意事项

电气安装
控制器采用标准电缆连接。但是,当 RWD62 安装在电磁场较强(超过EMI)的环境中时,只能采用屏蔽线缆。
RWD62 被设计成 AC 24 V 工作电源.
根据 EN 60730 标准,低电压必须符合安全超低电压 (SELV) 的要求。
应采用符合 EN 60742 标准的双绝缘安全变压器; 设计必须满足 100 % 工作要求。
当在一个系统内使用多个变压器时,接线端子 G0 必须相连接。
电源高于 AC 24 V 到低电压都可能损坏控制器或其他相连接的设备。此外,电源电压超过 AC 42 V 会危及人身安全。

调试注意事项
控制器必须根据标准的应用编号来设置专门的应用程序;
如果需要可以进行更精确的调整(参考调试手册 );
必须保证控制器及其连接的相关设备的电源供应;
掉电时设置参数仍然被保存。
分割线

安装方式

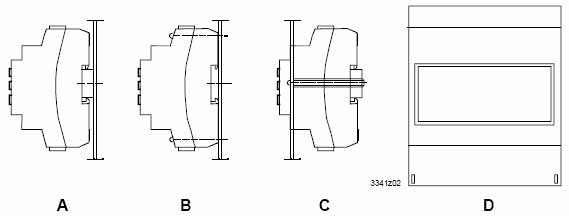

RWD62 可以按以下方式安装:
请遵守当地安装规范。

A 安装在 DIN 轨上 (EN 50 022-35 x 7.5) DIN轨至少要 120 mm 长
B 用2个螺丝安装在墙上
C 用标准元件从正面安装 例如: 1截150 mm 长的 DIN 导轨, 2 个50 mm 长的 六角螺丝,垫圈和螺丝刀
D 安装在 ARG62.21/ ARG62.22 保护壳内

RWD62尺寸(mm)
分割线

接线方式

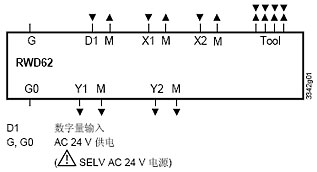

内部接线

M 地线 (G0), 用于信号输入, 通用输入和模拟量输出
X1 信号输入 ( 主输入点: Ni 1000, Pt 1000 和 0…10 V DC)
X2 信号输入 ( 辅助信号输入: Ni 1000, Pt 1000, 0 …10 V DC 以及 0…1000 Ω 或 0…10 V DC 远程设置信号)
Y1, Y2 模拟量输出
Tool 与PC连接的通讯接口 (9-针插口)

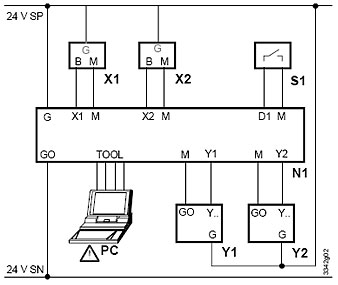

接线示意图

N1 RWD62 控制器
PC PC
S1 时钟开关或者恒温器
X1 主输入点 ( 当X1为有源主动式传感器则端子 G 会出现)
X2 辅助输入点或者远程设定点 (当X2为有源主动式传感器则端子 G 会出现)
Y1, Y2 阀门执行器 1 & 2 / 风阀执行器 1 & 2

请注意如果使用台式电脑时,TOOL 接口的信号地线与控制器内部的 G0 相连接。如果电脑的信号线接地, 则G0 在与电脑连接好后即已接地良好。这样就会改变安全标准 SELV 为 PELV.
分割线

  • 购买咨询
白云2010-11-04
咨询内容:

使用过程中出现VERO报错,寻求技术支持

中华自动化客服回复:

尊敬的客户您好,感谢您对中华自动化的支持,我们的专家在工程使用过程中,没有遇到过VERO报警的情况,您可以寻求西门子售后服务。如果您还有其它需求,请继续咨询或拨打400-672-8859,我们的客服人员会竭诚为您服务。

sunchq1232009-10-10
咨询内容:

输出值的范围和方向可以任意设定吗?

xiaogang回复:

是可以的

共2/2条
我要咨询
咨询类型:
内容:
提交

  • 商品评价

产品应用

此系列产品在 食品医药自控 智能楼宇 中有广泛应用,重点功能如下:

·恒压监控
食品、医药制造环境及医疗室等有些场合需要保持一定的压力,使用符合FDA等卫生级别要求的产品进行恒压监控。
·新风监测
新风机组是向大楼内送新风的主要设备,通常将新风机组和末端风机盘管一起构成空调送风体系。新风监测的现场设备主要由现场控制器、温度传感器、湿度传感器、防冻开关、压差开关、电动调节阀、风阀执行器等组成。
