作为在工业领域领先的交流变频器PowerFlex家族中的一员，PowerFlex40P定位于满足客户闭环控制和类别3安全关断的需要，采用紧凑型和高效成本设计。PowerFlex40P交流变频器基于受欢迎的PowerFlex40交流变频器平台、并共享公共的选项和组件。有效的额定功率范围为0.4到11kW(0.5到15HP)、电压等级为240、480和600V。PowerFlex40P交流变频器设计符合全球OEM和最终用户对灵活性、节省空间和使用方便的需求。对于分流调节器、智能传送带、包装机、码堆机、自动制图机、纺纱机和合成纤维纺织机等速度控制应用来说，PowerFlex40P交流变频器是一种高效低成本的解决方案。

饮料和啤酒酿造工业
在紧凑和低成本的设计中内嵌了编码器
  在产品生产周期中，减少了用于跟踪产品位置的专用传感器。
  更强的过程可靠性和控制能力，在飞速运行过程中允许使用不同的过程控制“配方”。
  基于StepLogic的本地位置/速度逻辑能力。
本质安全(类别3安全关断功能)
  区域控制
  使用DriveGuard安全继电器选项减少组件/成本。
应用：
  智能传送带
  简单分度机构(混合器等等)
  堆码机

纤维和纺织工业
纤维行业固件特性：
  可达500Hz的输出频率
  同步的输入斜坡
  使用通讯方式的速度比率
  摆频控制和P-跳跃
  4个加速/减速
1/2直流母线电压运行和增强的惯性跨越
  在掉电的条件下保持连续输出。
  使用变频器/负载应用的内部关断和惯性跨越。
编码器/脉冲序列输入。
底盘型安装变频器-功率损耗减少了75%。安装在外部散热片上。
应用：
  打样机
  环锭纺纱机
  粗纱机
  粗梳机
  牵引机/缠绕机
  纤维卷曲控制
  同步纤维纺纱机

汽车工业
在紧凑的和低成本的设计中内嵌了编码器
  带有编码器反馈的无速度传感器矢量控制提供了更加强大的可靠性。
  位置调整器：传感器的减少符合控制过程的要求。
  本地逻辑(StepLogic)用于定位的时间或数字量输入。
本质安全(类别3安全关断功能)
  区域控制
  减少的组件数量达到了类别3EN954-1解决方案。
应用：
  智能传送带
  简单分度机构
  遵循EN954-1标准，要求达到类别3安全关断功能的变频器应用。

物料处理
在紧凑的和低成本的设计中内嵌了编码器
  带有编码器反馈的无速度传感器矢量控制提供了更加强大的可靠性。
  位置调整器：传感器的减少符合控制过程的要求。
  本地逻辑(StepLogic)用于定位的时间或数字量输入。
本质安全(类别3安全关断功能)
  区域控制
  减少的组件数量达到了类别3EN954-1解决方案。
应用：
  堆码机
  包装设备
  智能传送带。

150%的过载可以持续60秒，200%的过载可以持续3秒，具有强大的过载保护能力。
PWM频率可调节至16kHz保证了静音运行。

无速度传感器矢量控制
无速度传感器矢量控制使变频器在整个速度范围内具有特殊的速度调节和较高的转矩。
自整定功能使PowerFlex40P交流变频器能够适应每种电动机特性。
具有编码器反馈的闭环控制代替了具有整定功能的滑差补偿控制，提高了速度范围和速度调节能力。

控制性能
V/Hz电动机控制
无速度传感器矢量控制和自调整特性能够在较大的速度范围内提供很高的转矩，并且适用于各种电动机特性。滑差补偿或编码器整定。
积分式PID功能增强了应用的灵活性。
位置控制模式。
定时器、计数器、基本逻辑和StepLogicTM功能可以降低硬件设计成本并简化控制规划设计。
定时器功能：使用定时器功能，继电器或光电耦合输出由变频器来控制。定时器由被编程为“定时器起动”的数字量输入进行初始化。
计数器功能：使用计数器功能，继电器或光电耦合输出由变频器来控制。计数器由被编程为“计数器起动”的数字量输入进行初始化。
基本逻辑：继电器或光电耦合输出由被编程为“逻辑输入”的数字量输入进行控制。执行基本的布尔型逻辑。
速度和位置StepLogicTM功能可以根据StepLogic应用曲线提供可重复的速度或位置改变。

通讯
集成的通讯卡(例如：DeviceNetTM、EtherNet/IPTM、PROFIBUS DP、LonWorks®和ControlNetTM)可以提高设备的性能。
DSI无线接口模块(WIM)能够为使用Bluetooth®无线技术的便携式PC、笔记本电脑或台式电脑以及任何采用DSI协议的Allen-Bradley®产品提供了无线通讯接口。
现场安装选项允许以后将单机的变频器增加到一个现有的网络中。
使用RSNetWorxTM的在线EDS文件创建功能使网络的设置更加便利。

电源接线
PowerFlex40P变频器具有以下的内嵌保护特性，使得安装更加简化：
接地故障保护在起动和运行过程中确保了可靠性操作。
电子的电动机过载保护增加了电动机的寿命。
6kV浪涌保护增加了380～480V系统电压的稳定性。
对于某些特定应用的性能优化，还需要考虑很多其他的因素。如下的方框图着重标识了主要的安装注意事项。

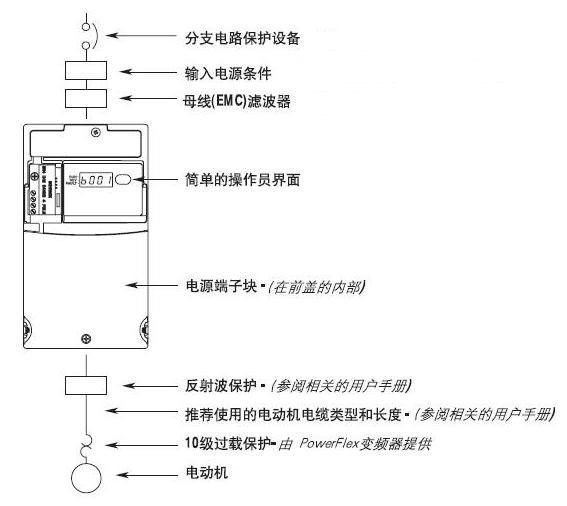

框图

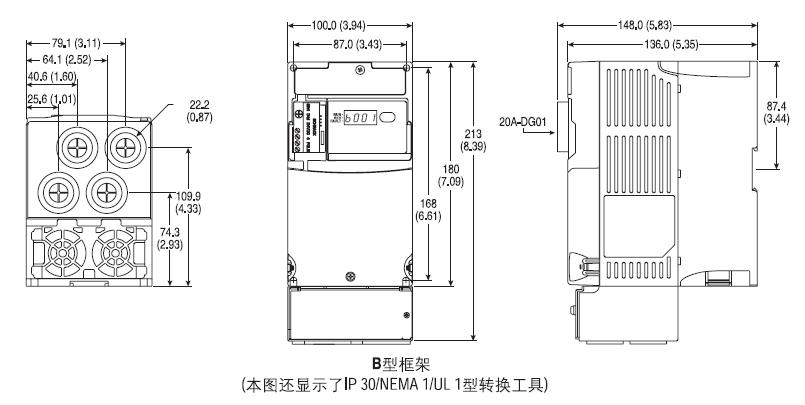

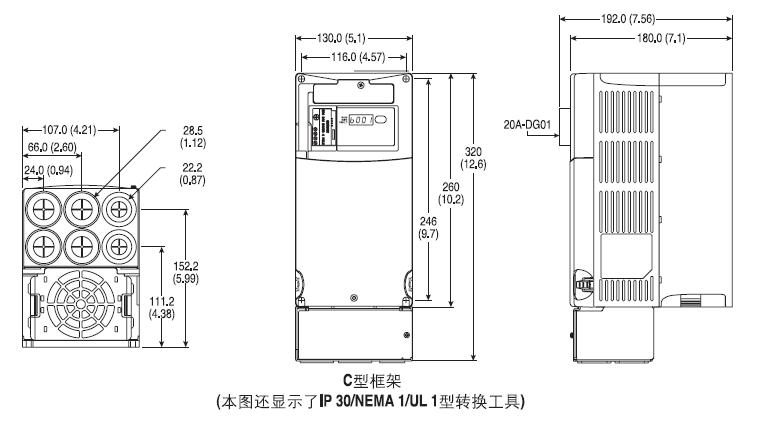

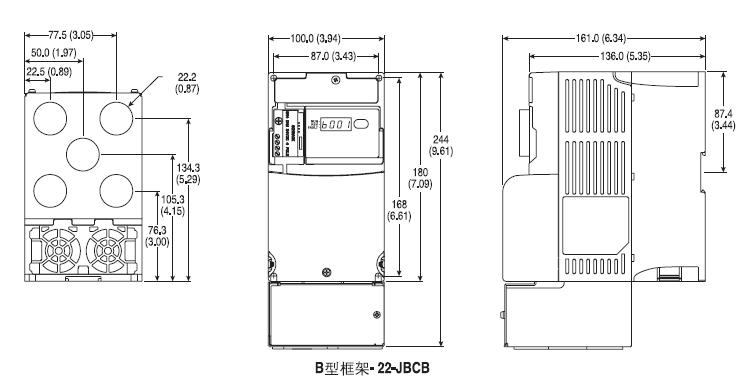

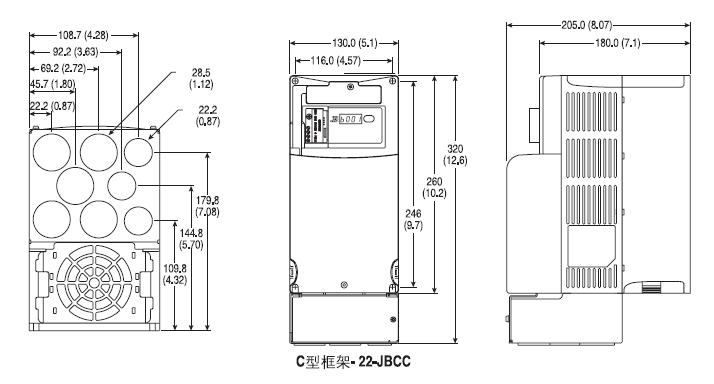

近似尺寸
不具有通讯选件的IP30/NEMA 1/UL 1型可选工具



具有通讯选件的IP30/NEMA 1/UL 1型可选工具

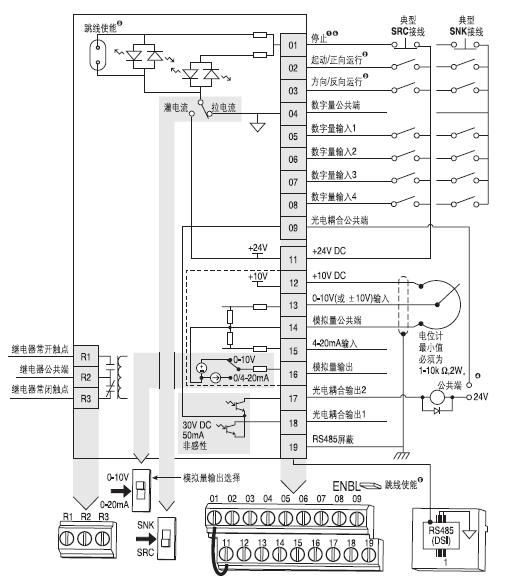

控制逻辑为24V直流，并且可以通过DIP开关设置为灌入型或拉出型控制。
控制端子螺丝尺寸以常规一字螺丝刀为基准。
I/O端子1和2都是不完全可编程的，并且专门用于停止、起动、和软件使能输入。这些I/O端子可以编程为2线或3线运行来达到具体应用的要求。
I/O端子5、6、7和8是完全可编程的，并且提供了附加的灵活性。可编程功能包括本地控制、第二加速/减速、故障清除、预设频率、RS485控制，辅助故障和清除。
速度可以通过(2)模拟量输入来进行控制。两个输入都可以组态为电压或电流，并且可以用于与PID类似的应用。电压输入可以编程为双极性操作。
变频器在出厂时已经在I/O端子01和11之间安装了跳线。在I/O端子01被用作停止或输入使能时，可将跳线移除。

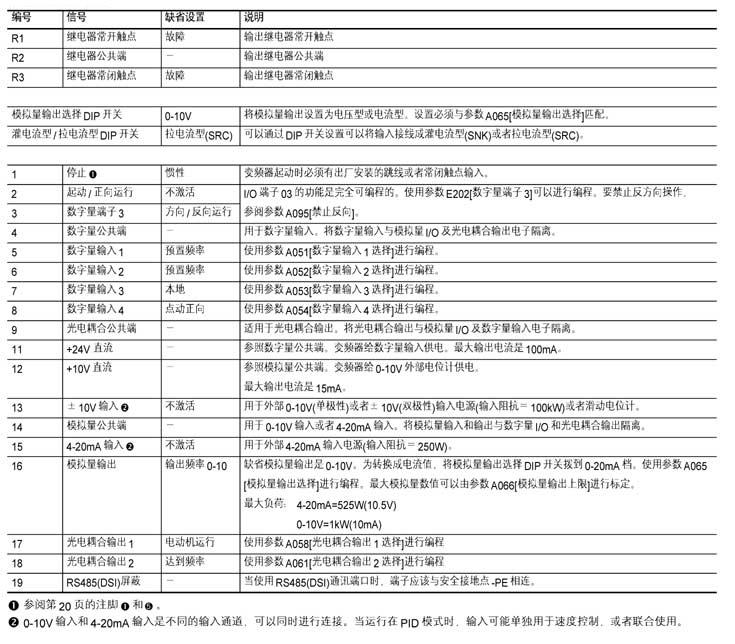

控制I/O端子名称
