欧姆龙 OMRON D5C-1DS0圆柱型接触开关
电源电压:直流型    触角部的种类:线圈·线簧型

产品型号:
D5C-1DS0圆柱型接触开关
市场价:
¥853.0编号:AO01A2700080005
会员价:
¥456.0(5.345838折)
VIP成为VIP可享受更多优惠什么是VIP?
货期:
运费:
标准快递方式:快递标准费用
货到付款方式:快递标准费用+服务费查看运费规则

  • 电源电压:
  • 触角部的种类:
我要买:
-
+
(件)
立即购买
加入购物车
如您需要多个型号商品一起下单,可以尝试多商品报价下单功能
变频柜

型号:D5C-1DS0圆柱型接触开关

参数:电源电压:直流型    触角部的种类:线圈·线簧型

品牌:欧姆龙

系列简介及说明

只要轻微触碰就能检测且只有18的纤细形状
可以检测微小变位和细线、薄板导电体(铁·不锈钢等)。
非导电体通过间接接地就能使用。
接触瞬间起动,因此响应差的行程极小,可进行高精度的位置检测。
φ18 的细长形状内置了放大器,标准装备有动作显示、灵敏度调整功能。
保护结构符合IEC规格的IP67。
天线部为螺钉嵌入式,可以自由安装替换。
自由选搭配件,能安装适合各种用途的天线。
分割线

系列用途


分割线

使用说明

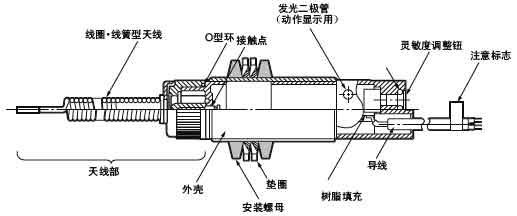

结构·各部位名称
D5C系列圆柱型接触开关使用说明
分割线

注意事项

使用时,请避免使天线接触到人体。否则可能引起触电。

关于安装
拧紧螺母时,请勿施加过大的力量。使用垫圈的情况下,紧固容许强度为29.4N·m。
D5C系列圆柱型接触开关注意事项

关于天线的接地与被检测体
<被检测体的大小>
接地物体的情况下
下图“与接地导体的接触”的情况下,如果被检测体接地,则与大小无关。(但是,请注意避免因绝缘物附着在接触面上或因腐蚀而导致接触电阻达到3kΩ以上)。

与接地导体的接触
仅通过R,等价性接地。
D5C系列圆柱型接触开关注意事项
R:在33kΩ以下动作。(但是,与人体等接触的情况除外)

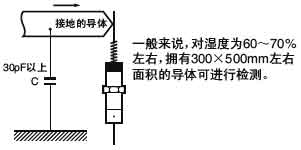

非接地物体的情况下
下图“与非接地导体的接触”的情况下,如果与大地间的静电容量达到30pF以上便可动作。被检测体的面积越大,与大地的距离越近,其静电容量越大。此外,受被检测体下方大地状态的影响很大,在干砂、水泥、湿润土地等上方,被检测体的大小将发生变化。

与非接地导体的接触
仅通过C,等价性接地。
D5C系列圆柱型接触开关注意事项
C:在30pF以上动作。

<被检测体的条件>
如果是导体(铁·不锈钢·铝·黄铜等)则基本无问题,但被检测体上有涂层等时,导体与天线间无导通,因此不动作。
检测非导体(塑料·陶器·玻璃·布等)时,可以间接接地后再进行使用。

关于天线
<形状和延长>

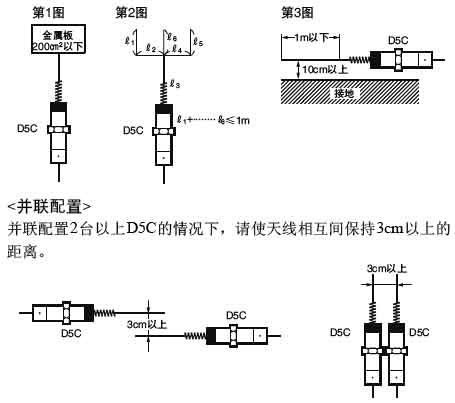

在一体型或分离型天线上安装其他金属板后用作天线的情况下,面积为200cm2以下(第1图),延长后使用的情况下,天线整体合计为1m以下(第2图),使用时请使天线部分远离大地10cm以上(第3图)。
此外,根据天线的大小·重量不同,如果在施加振动·冲击的场所使用,会引起开关本体破损,因此使用前请事先进行确认。
D5C系列圆柱型接触开关注意事项

关于维护检查
天线的接触面上有油、污垢、锈斑等绝缘物时,天线将无法动作,因此需要进行清除等维护工作。
保护结构为IP67,但无法在水中、油中使用。
在沾有水、油的场所使用时
如果在沾有水或油(特别是水溶性切割油等)的场所使用,可能会引起误动作,所以需要保护,避免其直接接触。

关于布线·连接
布线时请根据软线的颜色进行布线。如果进行错误布线,可能会引起内部元件损坏,使其无法动作。

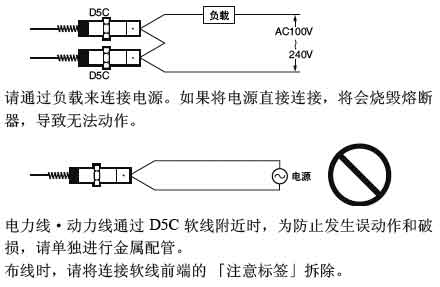

在交流型中,最多可串联连接2个(但是请在100~240V的电源下使用)。在直流型中无法进行串联连接。
D5C系列圆柱型接触开关注意事项

关于D5C-1A□0(交流型)

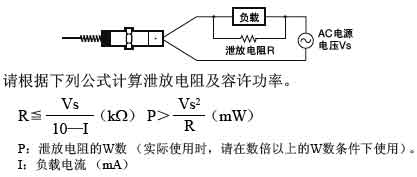

D5C-1A□0在不动作时有2mA以下的漏电,因此请注意。特别是有负载(电流为10mA以下)的情况下,可能会因残余电压而引起复位不良(继电器等的情况下)的现象。因此,请连接泄放电阻,使残余电压达到负载的复位电压以下。
D5C系列圆柱型接触开关注意事项
作为负载通过电子式定时器和整流电路使用DC 继电器和DC 计数器时,请特别注意D5C交流型的漏电流。

关于灵敏度调整机构
调整灵敏度时,请用一字型螺丝刀旋转开关本体内侧的控制旋钮。
向右(+侧)旋转,将变为最大灵敏度,而向左(-侧)选择则变为最小灵敏度。
D5C系列圆柱型接触开关注意事项
旋转控制旋钮时,请使用4.9~7.8mN·m的转矩。使用过大转矩旋转时,将使控制旋钮破损,而无法动作。

关于接地

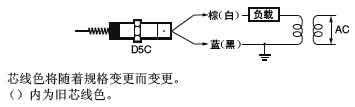

连接到电源的软线中蓝色(黑色)部分必须接地。
未接地的情况下,有时将不动作。
在D5C-1D□0中,在PC(程序控制器)的服务电流下无法使用。
PC服务电源的负极侧未接地,因此有时不动作。
此外,如果将PC服务电源的负极侧接地,将会降低PC本体的抗干扰性。
在D5C-1A□0中,单相200V电源的情况下,如果将单相接地,将造成电源短路,设备破损。
使用单相200V电源的情况下,请使用绝缘变压器,在2次侧进行接地。
电源通过变压器等进行绝缘的情况下,有时无法动作,因此请务必接地后再使用单相。
D5C系列圆柱型接触开关注意事项

其他注意事项
请勿分解开关部本体。如果分解,其内部布线将破损,导致无法动作。
因室外和特殊切割油,预见到开关的材质变质及老化的情况下,请进行商谈。
特别是橡胶材质,一般使用耐油性较强的NBR。
在开关本体部安装天线时,请使用0.39~0.83N·m的紧固转矩进行安装。如果紧固不充分,可能会使内部的接触元件破损。
在无附件型中任意安装天线的情况下,紧固螺母时请勿直接向头部施加紧固力,用扳手等将外侧螺母固定后,使用0.78 ~1.18N·m的转矩紧固内侧螺母。
D5C系列圆柱型接触开关注意事项

分割线

安装方式

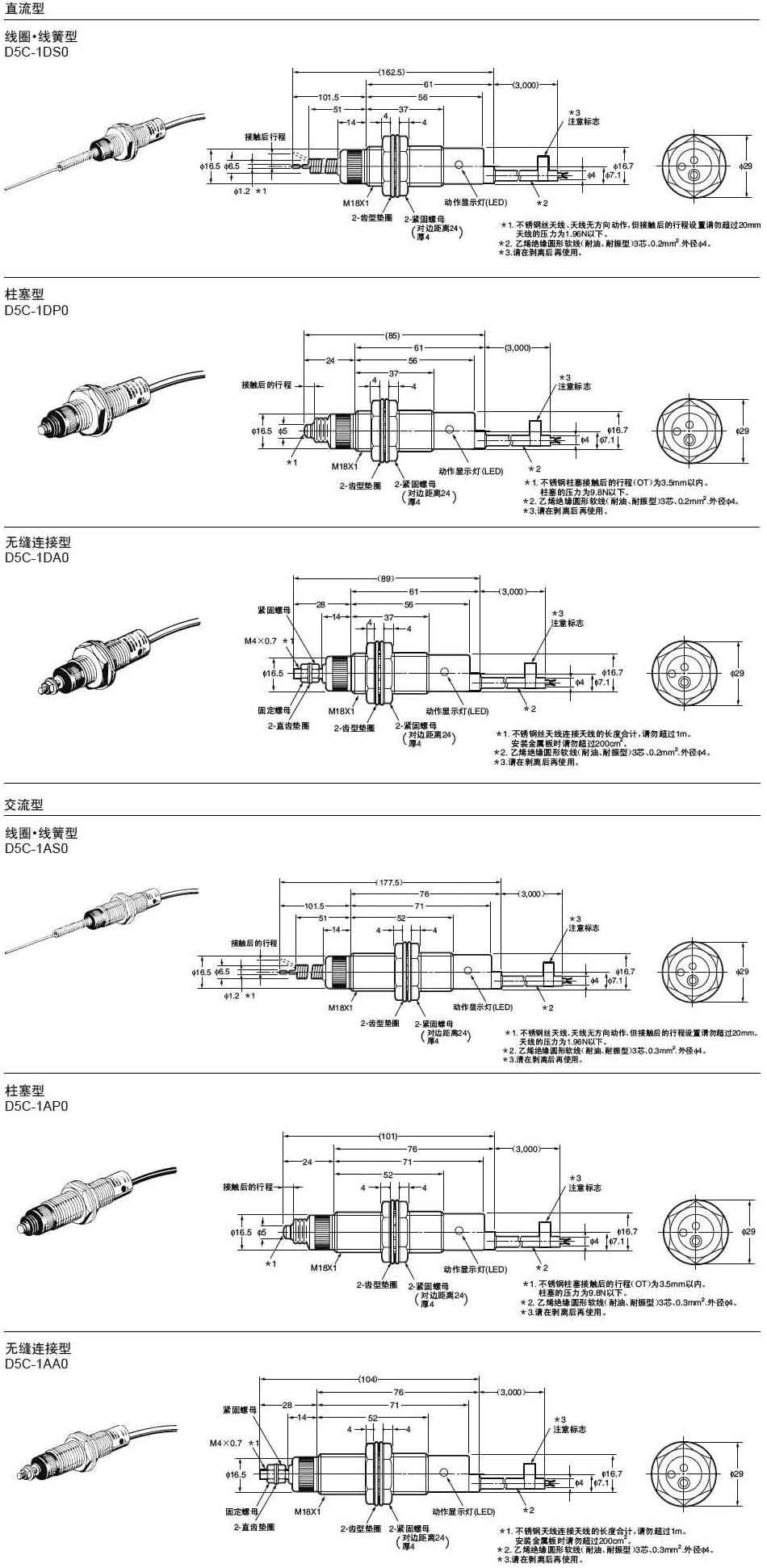

外形尺寸(单位 :mm)
D5C系列圆柱型接触开关安装方式
分割线

  • 购买咨询
syan35722009-10-09
咨询内容:

行程开关和限位开关有区别吗?如果有,区别在哪里?

45678u回复:

行程开关和限位开关没有区别

wsy9769回复:

yiyang

345y回复:

没有区别

345y回复:

meiyou

qayh回复:

限位开关也叫行程开关

jiang_05142009-02-05
咨询内容:

输出形式是那种?

45678u回复:

通断

wsy9769回复:

tong duan

Heber回复:

输出形式为开关量。

345y回复:

通断

共2/2条
我要咨询
咨询类型:
内容:
提交

  • 商品评价

产品应用

此系列产品在 食品医药自控 中有广泛应用,重点功能如下:

·包装罐装
在食品、医药加工环节中,使用接近开关、PLC等对包装灌装的马达进行精确定位控制。
·自动加料
在食品、医药加工环节中,使用接近开关、PLC等对自动加料的马达进行精确定位控制。
