昆仑海岸 ColliHigh JWB/Pa-2e38-03-200-100型热电阻一体化温度变送器
保护管直径:保护管直径8mm    量程:0℃~300℃    插深:200mm    散热管长度:100mm    安装连接结构类型/尺寸:固定螺纹/M20×1.5    冷端的保护接线盒类型/尺寸:防水接线盒标准型/M20×1.5

产品型号:
JWB/Pa-2e38-03-200-100型热电阻一体化温度变送器
市场价:
¥400.0编号:AC01A0500070814
会员价:
¥280.0(7.0折)
VIP成为VIP可享受更多优惠什么是VIP?
货期:
运费:
标准快递方式:快递标准费用
货到付款方式:快递标准费用+服务费查看运费规则

  • 保护管直径:
  • 量程:
  • 插深:
  • 散热管长度:
  • 安装连接结构类型/尺寸:
  • 冷端的保护接线盒类型/尺寸:
我要买:
-
+
(件)
立即购买
加入购物车
如您需要多个型号商品一起下单,可以尝试多商品报价下单功能
变频柜
  • 推荐套餐

型号:JWB/Pa-2e38-03-200-100型热电阻一体化温度变送器

参数:保护管直径:保护管直径8mm    量程:0℃~300℃    插深:200mm    散热管长度:100mm    安装连接结构类型/尺寸:固定螺纹/M20×1.5    冷端的保护接线盒类型/尺寸:防水接线盒标准型/M20×1.5

品牌:昆仑海岸

型号描述

形状为直杆,用螺纹安装方式


接线盒类型及尺寸

防水接线盒标准型
分割线

接线方式

分割线

系列简介及说明

  JWB一体化温度变送器是一种接触式测量温度的现场用仪表,通常与其相应的二次仪表或计算机采集测量系统配套使用,可准确测量生产工作过程中各种介质或物体的温度(使用范围 -200℃ ~ 1600℃)。
  JWB一体化温度变送器是在装配式温度传感器的防水或隔爆接线盒内装入放大变送模块,与传感器连接形成一体化,输出标准4~20mA DC(两线制)。
  本系列产品参照国家颁布的相关GB标准和JJG规程的相关内容,同时参照并符合IEC相关文件标准,并参考国外同类产品的优点进行优化设计,使整个产品更加可靠、精确,非常适合各种环境现场的温度测量。
  为了使产品能够更适合各行业的温度测量需要,我们一直在努力!

分割线

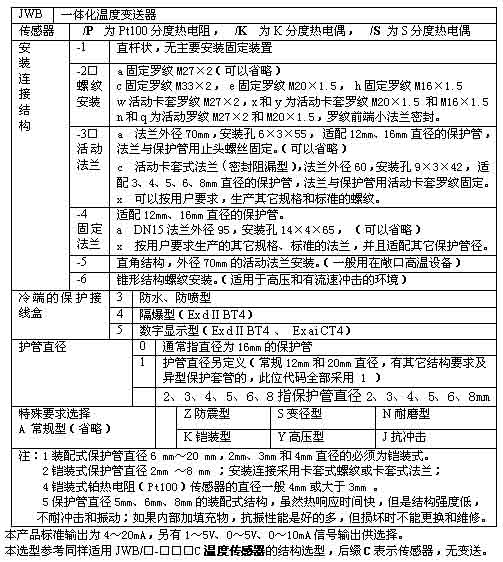

选型表

JWB-P系列热电阻一体化温度变送器选型表

分割线

使用说明

1.传感器能够插入到待测量的温场中心位置。
2.高温测量一般垂直安装,如侧装会使保护管变形损坏,设备需加装保护支架。
3.有搅拌扰动场合的测量,一般要有加强管,传感器从加强管内插入到测量部位;如要求响应时间快一些,传感器部位(即传感器保护管端部)可以露出少许。
4.流速场合的测量(如管道),不但要考虑流体的冲击力,还要考虑流体产生的涡流振动破坏。要求保护管不但要有一定的结构强度,安装方法也很重要,如顺着流向斜式安装,或在管道拐弯直角处迎流向插入安装。

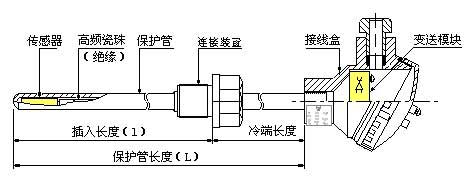

基本结构
JWB-P系列热电阻一体化温度变送器使用说明
1.基本结构:传感器 + (连接装置+接线盒+保护管)+ 变送模块
2.长度表示方式:L=保护管总长×插入长度  (单位:mm ,密封面以下为插入长度)。
3.冷端长度的用途与确定
  a变送模块的工作温度为-20 ~ 75℃,通过冷端长度使温场到接线盒之间的传导和辐射温度降低,保护了变送模块的电路。
  b.如果采用热电偶传感器就必须要有冷端长度。
  c.保护接线端子和线缆。
  d.冷端长度标准为150mm ,看测量环境对冷端的温度影响情况可以适当改变,例如低于125℃的温度测量,冷端长度可以为50mm或无冷端,高温的温度测量,冷端长度必须适当加长。

分割线

注意事项

1.根据JJG国家计量标准,温度传感器3~6个月检验计量一次。使用一年须更换。
2.变送模块6~12月检验标定一次。(模块上的电位器Z[W1]调4mA,G[W2]调20mA)
3.根据工作环境认真选择产品的结构型号,因其对使用的安全和产品寿命极其相关。
4.根据使用方的设计而生产的产品,由于设计缺陷造成的质量问题与生产方无关。

分割线

安装方式

形状为直杆,用螺纹安装方式
JWB-P系列热电阻一体化温度变送器安装方式

接线盒类型及尺寸
JWB-P系列热电阻一体化温度变送器安装方式
防水接线盒标准型

分割线

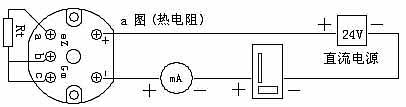

接线方式

JWB-P系列热电阻一体化温度变送器接线方式

分割线

  • 购买咨询
35072011-02-22
咨询内容:

量程最大就是到500°C么?

中华自动化客服回复:

尊敬的客户您好,感谢您对中华自动化的支持,这款商品的最高温度是100℃,如果您需要最高温度是500℃的产品,可以直接点此商品页右上角的选型,如果您还有其它需求或疑问,请您继续选择留言或拨打400-672-8859,我们的客服人员会竭诚为您服务。

忘忧草2010-01-25
咨询内容:

请问热电阻与热电偶的变送器有什么区别吗?

孤独浪子回复:

它们的原理不同,热电偶是根据产生的热电势变化,输出信号,而热电阻是电阻随着温度的变化而变化

2009-01-21
咨询内容:

300mm的插深 是最大插入量么?

刘洋回复:

传感器能够插入到待测量的温场中心位置

45678u回复:

是密封面以下到探头顶端的长度

oldskin回复:

是密封面以下到探头顶端的长度

9087j回复:

是最大插入量

37212008-07-18
咨询内容:

到底怎么选产品啊?按你们提供的下拉框选产品还是按选型指南订购?

FA_U回复:

我也是刚来,我估计通用指标下的选型表是为了选型方便提供的参考; 直接在查找商品选型框中选参数,就能找到想要的东西了,我试了一下非常好用!3721有空常上来交流

9087j回复:

jsonp1257948185063

共4/4条
我要咨询
咨询类型:
内容:
提交

  • 商品评价

产品应用

此系列产品在 食品医药自控 智能楼宇 中有广泛应用,重点功能如下:

·加工品质安全
在食品、医药加工过程中,通过对温度、湿度、露点、有害物质等过程进行监测,保证加工工艺品质安全。
·烟气监测
在工业现场中,除尘系统可以净化空气,更能回收烟气里悬浮的高价值原料,烟气监测系统的主要作用即监测环境信息,并按逻辑控制阀的开启与关闭,以确保除尘系统安全有效的运行。
