外型尺寸


安装方式

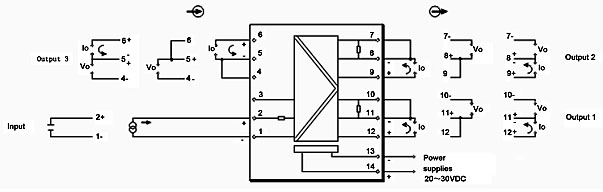

端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用横截面积不超过2.5mm²的多股或单股电缆。

KL-F055 直流信号输入隔离器,将各种输入的直流信号经隔离限能处理转换成所需的标准过程信号输出至控制系统或其它智能仪表。

本隔离器需要独立供电,供电电源-输入回路-输出回路之间电磁隔离。

1.用于将现场的电流或电压信号输入隔离转换。
2.连接至现场的设备:直流电流或电压信号。
3.连接至控制系统(或其它单元组合仪表):各款 DCS/PLC 的AI卡,接收电流或电压信号。

产品结构
卡装式构造;模块化表芯;ABS 材质机壳;拔插式端子。
1.输入接线端
  绿色标识,连接至现场设备
2.电源指示灯:
  仪表通电或处于正常工作状态时灯亮
3.输出接线端
  绿色标识,连接至控制系统或其它单元组合仪表
4.左侧机壳盖
  与仪表右面机壳紧密扣合,用合适工具可撬开
5.电源接线端
  2孔 3mm 供电电源接线 (13-/14+)
6.透气散热孔
  密集散热孔,通风对流设计
7.产品标签粘贴部位
  PET耐热材质标签,标注产品型号代码及相关重要参数
8.右侧机壳
  为主体机壳构件,与左机壳盖扣合。
9.安装卡口
  35mm 标准 DIN 导轨卡式安装

外型尺寸


安装方式

端子接线:拔插式接线端子,通过自升压簧片式压紧连接。导线采用横截面积不超过2.5mm²的多股或单股电缆。

参照选型举例,正确规范书写订货型号代码。
举例1        输入:4~20m
             输出:1路4~20mA;2路4~20mA;3路4~20mA
       订货代码为:KL-F055-AAAA

举例2        输入:4~20mA
             输出:1路4~20mA;2路 1~5V;3路 1~5V
       订货代码为:KL-F055-AA11
